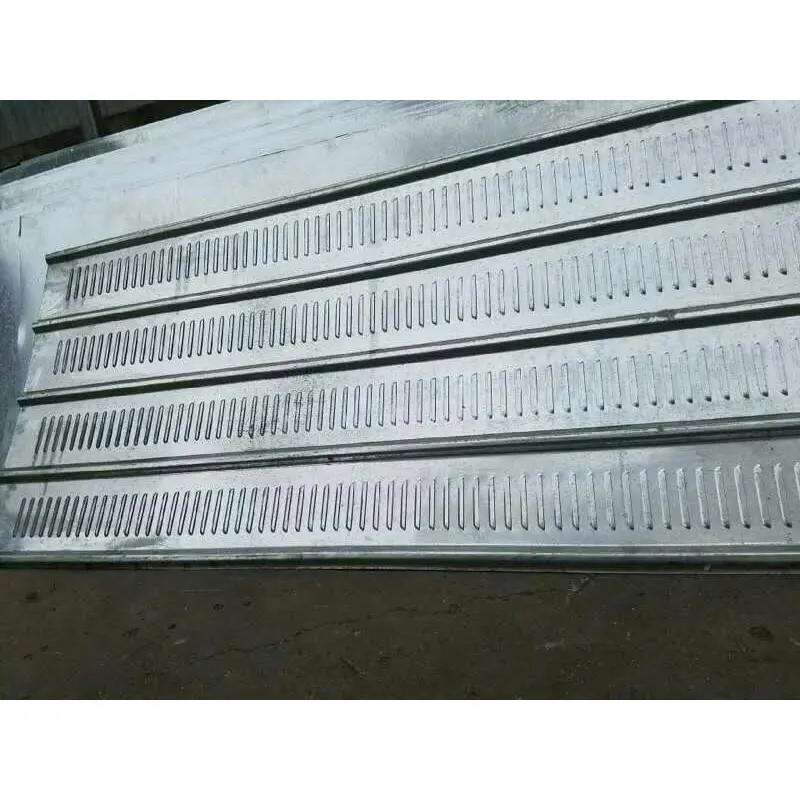

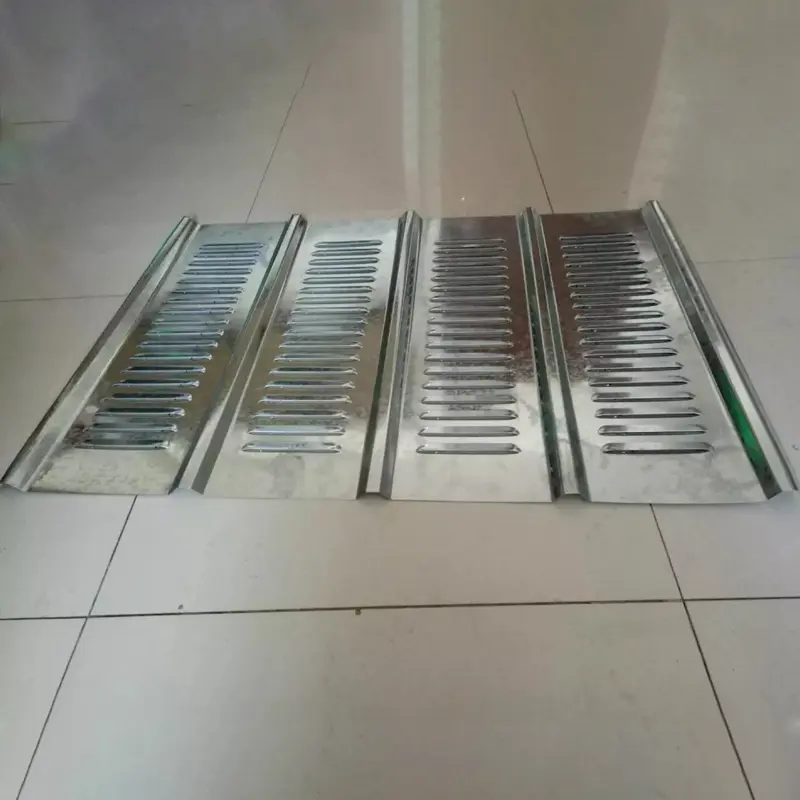

Tấm đục lỗ có lỗ thông là các tấm kiến trúc chức năng được tạo ra bằng cách xử lý các tấm kim loại bằng thiết bị dập chính xác tốc độ cao để tạo thành cấu trúc các lỗ có góc cạnh, giống như cửa chớp. Không giống như các tấm đục lỗ tiêu chuẩn (có các lỗ xuyên thẳng như hình tròn hoặc hình vuông), các tấm đục lỗ có mái che có các cửa chớp góc cạnh. Thiết kế này cho phép không khí lưu thông qua các kênh chéo đồng thời chặn đường ngắm ngang, nhờ đó đạt được hiệu ứng "thông gió nhưng mờ đục".
Thép mạ kẽm Q235:Vật liệu phổ biến nhất trong xây dựng. Bề mặt được xử lý bằng mạ kẽm nhúng nóng và sơn tĩnh điện (độ dày lớp phủ ≥60μm), chịu được 500 giờ thử nghiệm phun muối mà không bị bong tróc hay rỉ sét. Tiêu chuẩn thử nghiệm: ASTM B117 / ISO 9227. Báo cáo phòng thí nghiệm được cung cấp theo yêu cầu.
Thép không gỉ 304:Dùng cho môi trường ngoài trời yêu cầu khả năng chống ăn mòn cao hoặc cho các công trình trang trí.
Hợp kim nhôm:Dùng cho các công trình có giới hạn về trọng lượng hoặc những công trình yêu cầu khả năng tương thích với tấm lợp nhôm-magiê-mangan.
Quy trình sản xuất & thông số kỹ thuật:Được sản xuất bằng dây chuyền đột dập hoàn toàn tự động, chính xác, tốc độ cao, hệ thống hỗ trợ nhiều loại vật liệu khác nhau, bao gồm cuộn thép mạ màu đục lỗ, cuộn nhôm và tấm thép không gỉ. Độ dày tiêu chuẩn dao động từ 0,5 mm đến 2,0 mm (tấm mỏng: 0,5–1,0 mm; tấm dày: 1,0–2,0 mm). Góc cửa thông gió điển hình là 45°–60°, với tỷ lệ diện tích mở là 40%–60%. Kích thước tấm tiêu chuẩn là 1000×2000mm và 1250×2500mm; kích thước tùy chỉnh có sẵn theo yêu cầu.
Xử lý bề mặt:Tấm thép mạ kẽm có thể được hoàn thiện bằng sơn tĩnh điện. Màu sắc được tùy chỉnh theo tiêu chuẩn RAL (các màu phổ biến bao gồm xám đậm, xám nhạt, xanh hoàng gia và xanh đậm).
Hiệu suất âm thanh của các tấm cửa chớp đục lỗ được hỗ trợ bởi dữ liệu thực nghiệm cụ thể. Nghiên cứu có hệ thống do Phòng thí nghiệm Âm học Kiến trúc tại Đại học Quốc gia Cheng Kung (Đài Loan) thực hiện trên các tấm cửa chớp ngang được đục lỗ siêu nhỏ đã chứng minh rằng mức giảm tiếng ồn trung bình nằm trong khoảng từ tối thiểu 4dB đến tối đa 15dB. Các biến số chính ảnh hưởng đến hiệu suất âm thanh bao gồm chiều dài cửa gió, độ dày cửa gió, cấu hình kết cấu (thủng một mặt so với hai mặt), góc cửa gió và khoảng cách cửa gió.
Các tấm cửa chớp đục lỗ giúp thông gió tự nhiên và giảm áp lực thông qua các lỗ đục góc ở các cửa chớp, giúp giảm sức cản của gió một cách hiệu quả. Khi được sử dụng trong tấm chắn xây dựng, thiết kế luồng không khí có cửa sổ giúp giảm sức cản của gió hơn 30% so với các tấm chắn rắn truyền thống, dựa trên tính toán so sánh tải trọng gió. Các tấm được thiết kế để đáp ứng các yêu cầu về tải gió cục bộ theo các quy chuẩn xây dựng hiện hành (ví dụ: GB 50009 / EN 1991), với hiệu suất thực tế được xác minh thông qua các tính toán kết cấu và đánh giá tải trọng gió dành riêng cho từng dự án. Điều này làm cho chúng thích hợp với các vùng ven biển thường xuyên có bão và gió.
Khả năng chống ăn mòn của các tấm cửa chớp đục lỗ được đảm bảo thông qua hệ thống quy trình kép: mạ kẽm nhúng nóng, sau đó là sơn tĩnh điện. Lớp nền mạ kẽm được kết hợp với lớp phủ bột polyester ngoài trời được xử lý ở nhiệt độ cao (dày ≥60μm). Các tấm này chịu được 500 giờ thử nghiệm phun muối mà không bị bong tróc hoặc rỉ sét, theo tiêu chuẩn ASTM B117 / ISO 9227. Báo cáo thử nghiệm của bên thứ ba được cung cấp theo yêu cầu và tuổi thọ sử dụng ngoài trời ước tính khoảng 5–10 năm trong điều kiện môi trường bình thường.
Được làm từ thép mạ kẽm Q235, vật liệu này mang lại cường độ nén tuyệt vời, trong khi quy trình dập cửa chớp đảm bảo độ chính xác kích thước cao. Trong các ứng dụng vận chuyển đường sắt (thông gió và cửa chớp chống mưa), cấu trúc kết hợp các tấm chớp đục lỗ ở mặt trước với vách ngăn mưa phía sau để cân bằng luồng không khí và bảo vệ thời tiết. Đối với các ngăn chứa điện của thiết bị cơ giới, có thể sử dụng vật liệu hấp thụ âm thanh 5–10mm cho cấu trúc cửa chớp để giảm tiếng ồn.
Trang trí công trình công cộng quy mô lớn & hấp thụ âm thanh:Những tấm đục lỗ có lỗ thông này được sử dụng để trang trí và xử lý âm thanh trong các dự án lớn như sân bay, nhà ga, sân vận động, trung tâm triển lãm và ga tàu điện ngầm.
Tích trữ xây dựng:Tấm chắn đục lỗ có cửa thông gió có thiết kế kiểu mô-đun với cụm bắt vít, loại bỏ nhu cầu hàn tại chỗ. Nó hỗ trợ tái sử dụng hơn 5 lần và tự hào có tỷ lệ tái chế thép là 95%.
Thiết bị thông gió & tản nhiệt:Được sử dụng làm tấm tản nhiệt cho vỏ thiết bị, những cánh đảo gió này thường được sản xuất từ thép không gỉ, thép mạ kẽm hoặc nhôm (độ dày: 0,8–2 mm), mang lại khả năng thông gió và tản nhiệt hiệu quả đồng thời bảo vệ khỏi bụi và tia nước.
Tất cả các thông số được liệt kê dưới đây đều dựa trên sản xuất tiêu chuẩn của nhà máy hoặc thử nghiệm tham chiếu. Tùy chỉnh có sẵn để đáp ứng các yêu cầu dự án cụ thể.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú/Cơ sở kiểm tra |
|---|---|---|
| Vật liệu cơ bản | Thép mạ kẽm Q235 / thép không gỉ 304 / Hợp kim nhôm | Được lựa chọn dựa trên môi trường |
| Độ dày tiêu chuẩn | 0,5–2,0 mm | Mỏng: 0,5–1,0 mm; Dày: 1,0–2,0 mm |
| Góc nghiêng của cửa chớp | 45°–60° | Thiết kế tiêu chuẩn |
| Tỷ lệ diện tích mở | 40%–60% | Sàng lọc cân và thông gió |
| Xử lý bề mặt | Mạ kẽm nhúng nóng + sơn tĩnh điện | Độ dày lớp phủ ≥60 μm |
| Thử nghiệm phun muối | ≥500 giờ | ASTM B117/ISO 9227; báo cáo có sẵn |
| Giảm tiếng ồn trung bình | 4–15 dB | Đã được xác minh trong phòng thí nghiệm âm học |
| Hiệu suất tải gió | Được thiết kế để đáp ứng các yêu cầu về tải trọng gió GB 50009 / EN 1991 | Cấu trúc cửa gió điều hướng; xác minh dự án cụ thể |
| Sàng lọc trực quan | Chặn hơn 90% đường ngắm ngang | Đo ở khoảng cách 1m, nhìn vuông góc |
| Kích thước bảng tiêu chuẩn | 1000×2000 mm / 1250×2500 mm | Có thể tùy chỉnh |
1. Thông gió không có tầm nhìn (Chức năng độc đáo).Thiết kế cửa chớp góc cạnh tạo ra sự chồng chéo khi nhìn từ phía trước, chặn hơn 90% tầm nhìn từ bên ngoài đồng thời cho phép luồng không khí tự nhiên—cân bằng giữa bảo vệ sự riêng tư với khả năng thông gió và tản nhiệt. Kiểm tra trực quan được đo ở khoảng cách 1 mét vuông góc với bề mặt bảng điều khiển.
2. Hiệu suất âm thanh đã được xác minh (Giảm 4–15 dB).Thử nghiệm trong phòng thí nghiệm xác nhận mức giảm tiếng ồn trung bình là 4–15 dB; hiệu suất có thể được nâng cao hơn nữa bằng cách thêm bông hấp thụ âm thanh hoặc tấm đục lỗ siêu nhỏ.
3. Khả năng chống ăn mòn và độ bền (Xác minh phun muối trong 500 giờ).Bảo vệ chống ăn mòn kép (mạ kẽm nhúng nóng cộng với sơn tĩnh điện) đảm bảo không bong tróc hoặc rỉ sét sau 500 giờ thử nghiệm phun muối theo tiêu chuẩn ASTM B117 / ISO 9227; tuổi thọ sử dụng ngoài trời từ 5–10 năm.
4. Lắp ráp mô-đun và tái sử dụng.Thiết kế mô-đun với các kết nối bắt vít giúp loại bỏ nhu cầu hàn tại chỗ; các tấm có thể được tái sử dụng ít nhất năm lần, với tỷ lệ tái chế thép là 95%.
5. Tùy chỉnh vật liệu và thông số kỹ thuật linh hoạt.Có sẵn bằng nhiều vật liệu khác nhau như thép mạ kẽm Q235, thép không gỉ và nhôm; độ dày tấm, kích thước và màu sắc có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của dự án.
1.Hệ thống trang trí và tiêu âm cho các công trình công cộng lớn như sân bay, nhà ga, sân vận động, trung tâm triển lãm và ga tàu điện ngầm.
2.Tích trữ công trường xây dựng để làm đường, đào tàu điện ngầm và cải tạo khu dân cư (yêu cầu khả năng chống gió và giảm áp lực).
3.Thông gió, tản nhiệt, chống bụi cho nhà máy công nghiệp và phòng thiết bị.
4.Rào cản tiếng ồn cho đường đô thị và khu công nghiệp (khi kết hợp với vật liệu tiêu âm).
5.Tích hợp hệ thống che nắng và thông gió kiến trúc.
Bạn đang tìm kiếm bảng chức năng cân bằng giữa thông gió và chắn nắng cho các dự án trang trí kiến trúc, tích trữ xây dựng hoặc giảm tiếng ồn? Được làm từ thép mạ kẽm Q235 hoặc thép không gỉ, những tấm này có cửa chớp góc 45°–60° được đóng dấu chính xác. Chúng cung cấp tầm nhìn trực quan hơn 90% (được đo ở góc nhìn vuông góc 1m) đồng thời cho phép thông gió tự nhiên và giảm áp lực, mang lại khả năng cản gió ít hơn 30% so với các tấm đặc. Thử nghiệm âm thanh trong phòng thí nghiệm xác nhận mức giảm tiếng ồn từ 4–15 dB, trong khi thử nghiệm phun muối trong 500 giờ (ASTM B117 / ISO 9227) xác minh khả năng chống ăn mòn của chúng; thiết kế mô-đun cho phép tái sử dụng nhiều lần. Từ khả năng hấp thụ âm thanh trang trí trong các tòa nhà công cộng lớn đến tấm chắn gió cho công trình đường đô thị, các tấm cửa chớp đục lỗ—được hỗ trợ bởi dữ liệu hiệu suất đã được chứng minh—mang đến một giải pháp đáng tin cậy đảm bảo "thông gió mà không gây tầm nhìn" bên cạnh khả năng giảm tiếng ồn và cản gió.
Chúng tôi kiểm tra các tấm sơn tĩnh điện theo tiêu chuẩn ASTM B117 hoặc ISO 9227 trong 500 giờ. Báo cáo thử nghiệm của bên thứ ba được cung cấp theo yêu cầu để xác minh kết quả.
Tỷ lệ sàng lọc hình ảnh được đo ở khoảng cách 1 mét vuông góc với bề mặt bảng điều khiển. Ở các góc nhìn bình thường, các cửa chớp góc cạnh chồng lên nhau để chặn hơn 90% đường ngắm ngang trong khi vẫn cho phép luồng không khí lưu thông.
Đúng. Thiết kế có mái che giúp giảm tải trọng gió hơn 30% so với các tấm đặc. Chúng tôi thực hiện tính toán tải trọng gió cho từng dự án cụ thể theo các mã hiện hành (ví dụ: GB 50009 hoặc EN 1991) để đảm bảo các tấm và cấu trúc hỗ trợ được thiết kế phù hợp.
Chúng tôi cung cấp thép mạ kẽm Q235, thép không gỉ 304 và hợp kim nhôm. Sự lựa chọn phụ thuộc vào yêu cầu ăn mòn, giới hạn trọng lượng và sở thích thẩm mỹ. Tất cả các vật liệu có thể được sơn tĩnh điện với nhiều màu RAL khác nhau.
Có, chúng tôi có thể cung cấp bảng mẫu để đánh giá và chia sẻ các báo cáo thử nghiệm có liên quan (phun muối, âm thanh, cơ học) theo yêu cầu. Đội ngũ kỹ thuật của chúng tôi cũng cung cấp tư vấn kỹ thuật cho dự án cụ thể của bạn.
Các tấm được thiết kế để lắp ráp bằng bu lông theo mô-đun, loại bỏ nhu cầu hàn tại chỗ. Điều này cho phép lắp đặt nhanh hơn và tháo gỡ dễ dàng, đồng thời các tấm pin có thể được tái sử dụng nhiều lần.
Công ty TNHH Công nghệ Vật liệu Xây dựng Thiên Tân SENBO là nhà sản xuất các tấm đục lỗ có mái che, hệ thống chắn gió, lưới giàn giáo leo núi và các sản phẩm vỏ kim loại khác. Cơ sở sản xuất của chúng tôi đặt tại Khu phát triển kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc, được trang bị dây chuyền sản xuất tự động và quy trình kiểm tra chất lượng bốn giai đoạn. Để biết thêm thông tin về nhà máy của chúng tôi, các chứng chỉ, khả năng thử nghiệm và tài liệu tham khảo dự án, vui lòng truy cậpVề chúng tôitrang hoặcliên hệ với nhóm kỹ thuật của chúng tôi.
