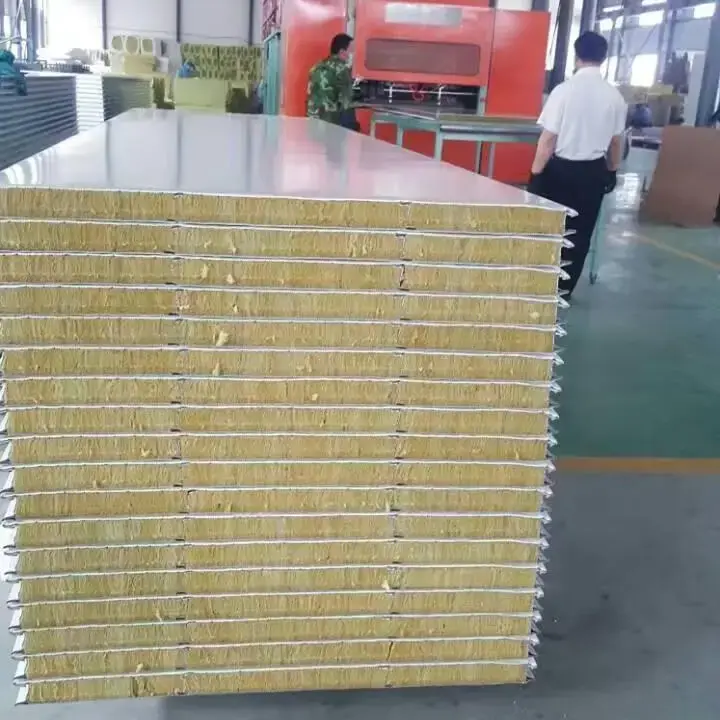

Tấm bánh sandwich len đá là tấm xây dựng tổng hợp bao gồm lõi len đá được liên kết giữa hai mặt kim loại.Vật liệu xây dựng SENBOcung cấp các tấm này cho các ứng dụng mái, tường và vách ngăn trong các tòa nhà kết cấu thép, tập trung vào hiệu suất chống cháy, cách nhiệt và độ ổn định kích thước lâu dài.
Lõi được sản xuất từ đá tự nhiên như đá bazan, nung chảy ở nhiệt độ trên 1450°C và được xơ hóa thành các sợi không liên tục. Các sợi được xử lý bằng chất chống thấm nước và chất kết dính trước khi được tạo thành các tấm cứng. Mật độ lõi thường dao động từ 120 kg/m³ đến 150 kg/m³, mang lại sự cân bằng về cách nhiệt, chống cháy và hỗ trợ kết cấu.
Vật liệu ốp mặt bao gồm thép mạ màu, thép mạ kẽm, thép mạ hợp kim nhôm-kẽm, thép không gỉ, hợp kim nhôm và hợp kim nhôm-magiê-mangan. Độ dày mặt dao động từ 0,3 mm đến 0,8 mm. Lớp mặt bảo vệ lõi khỏi độ ẩm và hư hỏng cơ học đồng thời mang lại hình dáng bên ngoài.
Hai phương pháp sản xuất thường được sử dụng:
Tấm làm bằng máy:Được sản xuất trên dây chuyền tự động liên tục trong đó lõi bông đá và mặt thép được liên kết dưới áp suất và nhiệt độ được kiểm soát. Phương pháp này cung cấp chất lượng ổn định và tiết kiệm chi phí cho các tấm tiêu chuẩn có khối lượng lớn. Tấm làm bằng máy thích hợp cho các tòa nhà công nghiệp nói chung, nhà kho và vách ngăn tiêu chuẩn.
Tấm làm bằng tay:Được lắp ráp bằng khung chu vi bằng thép mạ kẽm hoặc hợp kim nhôm, với lõi bông đá được chèn và liên kết bên trong khung. Cấu trúc này mang lại độ bền cạnh cao hơn, độ phẳng tốt hơn và khả năng chịu tải lớn hơn. Tấm làm bằng tay được chỉ định cho vách ngăn phòng sạch, trần hỗ trợ thiết bị và các ứng dụng kiến trúc cao cấp.
Len đá là vật liệu sợi vô cơ được phân loại là Loại A không cháy theo GB 8624. Lõi có thể chịu được sự tiếp xúc liên tục với nhiệt độ trên 1000°C mà không làm mất tính toàn vẹn cấu trúc. Giới hạn chống cháy thay đổi tùy theo độ dày và kết cấu của tấm:
bảng 50 mm:Khả năng chống cháy khoảng 60 phút.
bảng 100 mm:Khả năng chống cháy khoảng 120 phút.
bảng 150 mm:Khả năng chống cháy khoảng 180 phút.
Các giá trị này dựa trên cấu hình thử lửa tiêu chuẩn và phải được xác nhận bằng báo cáo thử nghiệm áp dụng cho cụm bảng cụ thể.
Độ dẫn nhiệt của lõi len đá dao động từ 0,035 W/(m·K) đến 0,043 W/(m·K). Điều này cung cấp cách nhiệt hiệu quả cho cả môi trường nóng và lạnh. Trong kho lạnh và các tòa nhà được kiểm soát nhiệt độ, độ dày của tấm phải được tính toán dựa trên khả năng chịu nhiệt cần thiết và chênh lệch nhiệt độ trong nhà và ngoài trời.
Cấu trúc sợi xốp của bông khoáng góp phần hấp thụ âm thanh và cách âm. Đối với tấm có mật độ lõi 120 kg/m³, chỉ số giảm âm có trọng số xấp xỉ Rw = 29–30 dB. Điều này làm cho các tấm này phù hợp với các ứng dụng cần kiểm soát tiếng ồn, chẳng hạn như phòng thiết bị, khu vực nhà máy cơ khí và vách ngăn giữa khu vực ồn ào và yên tĩnh.
Tiếng ồn do mưa tác động trên mái kim loại cũng giảm so với các tấm định hình một lớp vì lõi bông đá hấp thụ năng lượng va chạm và làm giảm âm thanh truyền đi.
| tham số | Phạm vi/Tùy chọn | Ghi chú |
|---|---|---|
| Vật liệu đối mặt | Thép mạ màu, thép mạ kẽm, thép mạ Al-Zn, thép không gỉ, hợp kim nhôm, hợp kim Al-Mg-Mn | Độ dày 0,3–0,8 mm |
| Vật liệu cốt lõi | Len đá kỵ nước | Mật độ 120–150 kg/m³ |
| Độ dày của tấm | 50/75/80/100/120/150/175/200/250mm | Có thể tùy chỉnh |
| Chiều rộng hiệu quả | 950/1000/1150mm | Có thể tùy chỉnh 500–1200 mm |
| Chiều dài bảng điều khiển | Lên tới 15.000 mm | Cắt theo yêu cầu của dự án |
| Đánh giá lửa | Loại A (A1) không cháy | Mỗi GB 8624 |
| Độ dẫn nhiệt | 0,035–0,043 W/(m·K) | Thuộc tính vật liệu cốt lõi |
| Cách âm | Rw = 29–30 dB | Mật độ lõi 120 kg/m³ |
| tính kỵ nước | ≥98% | Thuộc tính vật liệu cốt lõi |
| Hệ số axit | ≥1,8 | Thuộc tính vật liệu cốt lõi |
| Tiêu chuẩn áp dụng | GB/T 23932-2009, GB 8624 | Tài liệu phù hợp có sẵn |
Đối với vách ngăn chống cháy:Chọn độ dày tấm dựa trên thời gian chống cháy yêu cầu. Tấm 100 mm có khả năng chống cháy khoảng 120 phút, đáp ứng yêu cầu cho nhiều vách ngăn cháy. Xác nhận báo cáo thử nghiệm của tổ hợp cụ thể về sự tuân thủ.
Đối với mái nhà:Độ dày của tấm phải được tính từ yêu cầu cách nhiệt và tải trọng dự kiến của mái. Tấm định hình sóng thường được sử dụng cho mái nhà để cải thiện khả năng thoát nước và độ cứng của kết cấu. Việc bịt kín cạnh bằng polyurethane có thể được chỉ định để cải thiện khả năng chống nước ở các mối nối của tấm.
Đối với tường:Các tấm lưỡi và rãnh mang lại vẻ ngoài sạch sẽ và khả năng bịt kín mối nối tốt. Chiều rộng của tấm có thể được chọn để giảm thiểu lãng phí khi cắt dựa trên kích thước của tường.
Đối với môi trường ẩm ướt:Lõi bông đá kỵ nước, nhưng các cạnh và mối nối của tấm phải được bịt kín đúng cách để ngăn hơi ẩm xâm nhập. Các mặt được phủ bằng thép không gỉ hoặc nhôm-kẽm cung cấp thêm khả năng chống ăn mòn. Các tấm được dán kín cạnh bằng polyurethane giúp cải thiện khả năng bảo vệ độ ẩm ở các mối nối.
Đối với ứng dụng phòng sạch:Nên sử dụng các tấm làm bằng tay với khung chu vi bằng thép. Những tấm này có độ phẳng và độ bền cạnh tốt hơn, đồng thời có thể hỗ trợ các thiết bị gắn trên trần.Tấm phòng sạchvới lõi len đá kết hợp an toàn cháy nổ với khả năng làm sạch bề mặt cần thiết cho môi trường được kiểm soát.
Xử lý bảng điều khiển:Sử dụng thiết bị nâng để phân bổ tải trọng đều trên bề mặt tấm. Tránh kéo các tấm trên bề mặt gồ ghề. Màng bảo vệ phải được giữ nguyên cho đến khi làm sạch lần cuối sau khi lắp đặt.
Niêm phong khớp:Tất cả các mối nối của bảng điều khiển phải được bịt kín theo đặc điểm kỹ thuật của dự án. Đối với các tấm lưỡi và rãnh, hãy đảm bảo cạnh chốt được ăn khớp hoàn toàn trước khi buộc chặt. Các tấm được dán kín cạnh bằng polyurethane mang lại mối nối chặt hơn và nên được sử dụng ở những nơi có độ kín nước rất quan trọng.
Chốt:Sử dụng các ốc vít và khoảng cách được chỉ định. Đối với các hệ thống dây buộc được giấu kín, hãy xác minh rằng các kẹp hoặc vít được đặt đúng vị trí trước khi lắp đặt bảng điều khiển. Siết quá chặt có thể làm hỏng lớp sơn mặt và giảm độ kín thời tiết.
Cắt và tỉa:Việc cắt hiện trường phải được thực hiện bằng các dụng cụ thích hợp để tránh làm hỏng lõi len đá. Các cạnh cắt lộ ra phải được bảo vệ bằng lớp sơn sửa lại và viền cạnh để ngăn hơi ẩm xâm nhập.
Tấm bánh sandwich len đá thường được lắp đặt cùng vớiTấm thép định hình cho lớp lót bên trong của các cụm mái và tường. Tấm sandwich cung cấp rào cản nhiệt, trong khi tấm định hình mang tải trọng kết cấu và cung cấp bề mặt hoàn thiện bên trong.FLSàn sànhồ sơ có thể được sử dụng trong cùng một tòa nhà để xây dựng sàn composite.Hệ thống phụ kiện vật liệu xây dựng, bao gồm xà gồ, ốc vít, tấm chớp và chất bịt kín, phải được lựa chọn sao cho phù hợp với mặt cắt tấm và điều kiện dự án. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp các bản vẽ bố trí phối hợp cho các hệ thống kết hợp này.
1.Mái và tường nhà máy công nghiệp yêu cầu chống cháy và cách nhiệt loại A.
2.Khu vực nhà kho và cơ sở hậu cần là nơi ưu tiên an toàn cháy nổ và tiết kiệm năng lượng.
3.Các công trình công cộng như nhà ga sân bay, nhà ga, địa điểm thể thao có yêu cầu nghiêm ngặt về an toàn phòng cháy chữa cháy.
4.Vách ngăn và trần phòng sạch trong các cơ sở chế biến dược phẩm, điện tử và thực phẩm.
5.Kho lạnh và các tòa nhà được kiểm soát nhiệt độ, nơi hiệu suất nhiệt ổn định là rất quan trọng.
Các tấm dày hơn mang lại khả năng chống cháy cao hơn và cách nhiệt tốt hơn. Tấm 50 mm có khả năng chống cháy khoảng 60 phút, trong khi tấm 100 mm có khả năng chống cháy khoảng 120 phút. Khả năng cách nhiệt tăng tỷ lệ thuận với độ dày lõi. Độ dày yêu cầu phải được xác định theo yêu cầu về an toàn cháy nổ và hiệu quả năng lượng của dự án.
Chất bịt kín cạnh bằng polyurethane lấp đầy các mối nối của tấm bằng bọt, giảm khả năng bắc cầu nhiệt và ngăn hơi ẩm xâm nhập vào các cạnh. Điều này cải thiện hiệu suất tản nhiệt tổng thể và giảm nguy cơ hấp thụ độ ẩm ở lõi trong môi trường có độ ẩm cao. Các tấm dán cạnh được khuyên dùng cho kho lạnh, phòng sạch và các tòa nhà ở vùng khí hậu ẩm ướt.
Đúng. Các tấm làm bằng tay với khung chu vi bằng thép và lõi bông đá thường được sử dụng trong vách ngăn và trần phòng sạch. Chúng có khả năng chống cháy loại A, cách nhiệt tốt và độ bền kết cấu cần thiết để hỗ trợ thiết bị. Mặt bằng thép không gỉ có thể được chỉ định cho các khu vực cần rửa và khử trùng thường xuyên.
Các tấm lưỡi và rãnh tiêu chuẩn sử dụng các cạnh lồng vào nhau để làm kín các mối nối cơ bản. Để cải thiện độ kín nước, các tấm bịt mép bằng polyurethane có các cạnh chứa đầy bọt tạo ra mối nối chặt hơn. Tất cả các mối nối phải được bịt kín thêm bằng chất bịt kín thích hợp trong quá trình lắp đặt. Phương pháp niêm phong cụ thể phụ thuộc vào cấu hình bảng và điều kiện tiếp xúc của dự án.
Chúng tôi cung cấp các báo cáo thử nghiệm về hiệu suất cháy, độ dẫn nhiệt và các tính chất cơ học có liên quan. Giấy chứng nhận vật liệu cho mặt thép và lõi bông khoáng đều có sẵn. Đối với các dự án yêu cầu tài liệu tuân thủ bổ sung, chẳng hạn như hiệu suất âm thanh hoặc xếp hạng chống cháy cụ thể, những tài liệu này có thể được cung cấp theo yêu cầu.
