Tấm kim loại đục lỗ hay còn gọi là tấm đục lỗ hoặc lưới đục lỗ được sản xuất bằng cách đục lỗ thành các tấm kim loại.Vật liệu xây dựng SENBOcung cấp các sản phẩm này cho các ứng dụng kiến trúc, âm thanh và công nghiệp, tập trung vào độ chính xác về kích thước và khả năng truy xuất nguồn gốc vật liệu.
Việc lựa chọn vật liệu cơ bản phụ thuộc vào môi trường hoạt động và yêu cầu về hiệu suất. Ba nhóm vật liệu thường được sử dụng:
thép không gỉ 304:Cung cấp khả năng chống ăn mòn thích hợp cho môi trường ngoài trời và môi trường có tính xâm thực hóa học. Một mẫu đại diện cho thấy không có rỉ sét sau 1000 giờ thử nghiệm phun muối trong điều kiện ASTM B117. Hiệu suất thực tế phụ thuộc vào việc hoàn thiện bề mặt và chuẩn bị cạnh.
Hợp kim nhôm (ví dụ: 6061):Cung cấp mật độ thấp (khoảng 2,7 g/cm³) kết hợp với độ bền tốt. Vật liệu có thể được anod hóa hoặc sơn tĩnh điện để tăng độ bền và vẻ ngoài của bề mặt.

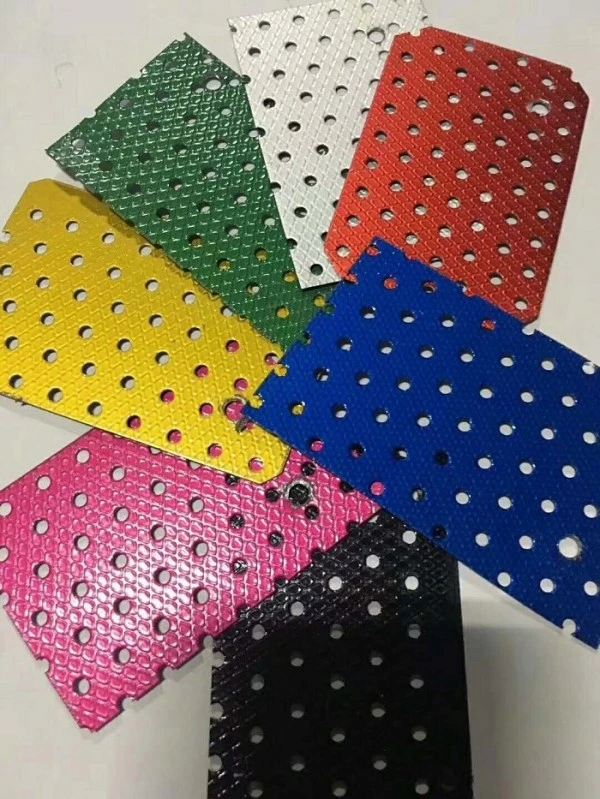

Thép mạ kẽm hoặc mạ màu Q235:Một lựa chọn kinh tế cho sử dụng kiến trúc và công nghiệp nói chung. Bảo vệ bề mặt thường đạt được thông qua mạ kẽm nhúng nóng, sau đó là sơn tĩnh điện.
Thiết bị đục lỗ CNC tốc độ cao tạo ra hơn 20 mẫu đục lỗ, bao gồm hình tròn, hình vuông, rãnh, hình lục giác, hình chữ thập, vảy cá và hình hoa mận. Quá trình này cho phép kiểm soát chính xác đường kính lỗ, khoảng cách và tỷ lệ diện tích mở.

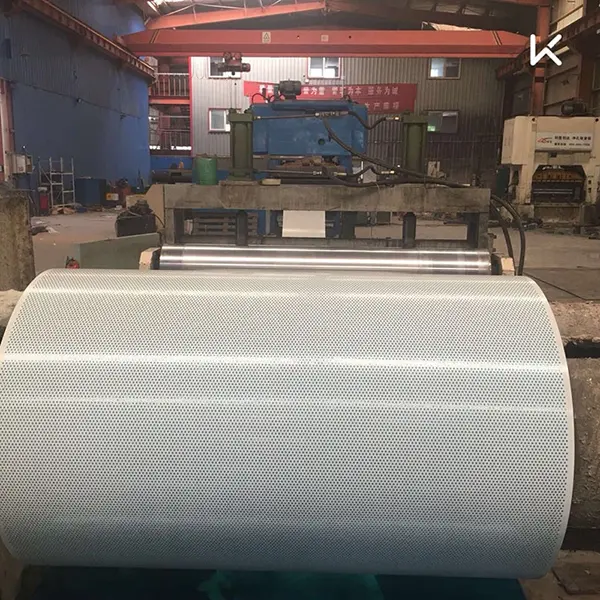

Các tấm phẳng có thể được sản xuất với độ dày từ 0,1 mm đến 15 mm, với đường kính lỗ từ 0,1 mm đến 200 mm. Các tấm cuộn có độ dày từ 0,2 mm đến 1,5 mm, với chiều rộng tối đa 1250 mm và đường kính lỗ từ 0,5 mm đến 10 mm. Đối với các ứng dụng kiến trúc, độ dày phổ biến nằm trong khoảng từ 0,5 mm đến 2,0 mm, với đường kính lỗ từ 3 mm đến 20 mm. Tỷ lệ diện tích mở từ 15% đến 60% là điển hình và dung sai đường kính lỗ được kiểm soát trong phạm vi ±0,1 mm.
Các tấm hợp kim nhôm có thể được anod hóa để tạo ra lớp oxit cứng, dày đặc giúp cải thiện khả năng chống ăn mòn và độ cứng bề mặt. Sơn tĩnh điện mang lại lớp sơn hoàn thiện thân thiện với môi trường với khả năng kháng thời tiết và hóa chất tốt. Lớp phủ điện di cung cấp độ phủ đồng đều với độ bám dính mạnh mẽ.
Các tấm thép thường được bảo vệ bằng cách mạ kẽm nhúng nóng, sau đó là sơn tĩnh điện, với độ dày lớp phủ thông thường ít nhất là 60 μm.
Tấm đục lỗ góp phần hấp thụ âm thanh khi lắp đặt với khe hở không khí hoặc vật liệu nền xốp. Sóng âm đi vào lỗ sẽ mất năng lượng do ma sát và hiệu ứng nhớt ở các bề mặt mở.
Hệ số hấp thụ âm thanh được đo ở tần số dải quãng tám quy định theo tiêu chuẩn ASTM C423 cho tổ hợp đại diện bao gồm tấm nhôm lỗ lục giác với lớp nền xốp và khoang khí. Hệ số giảm tiếng ồn (NRC) thu được là 0,8 hoặc cao hơn đối với cấu hình được thử nghiệm đó. NRC thực tế cho một lắp đặt cụ thể phụ thuộc vào độ dày của tấm, kích thước lỗ, tốc độ thủng, vật liệu lót, độ sâu khoang khí và phương pháp lắp đặt. Báo cáo thử nghiệm có sẵn theo yêu cầu.
Hiệu suất cơ học phụ thuộc vào vật liệu cơ bản, độ dày và kiểu thủng. Khả năng chịu tải của kết cấu phải được tính toán theo tiêu chuẩn thiết kế hiện hành dựa trên độ dày của tấm, hình dạng lỗ thủng, khoảng cách hỗ trợ, nhịp và phương pháp buộc chặt. Để tham khảo, một tấm thép dày 3 mm có lỗ vuông (khẩu độ 10 mm) và nhịp đỡ cụ thể đã được xác minh để chịu được tải trọng phân bố đồng đều 5 kN/m2 thông qua tính toán kỹ thuật. Ghi chú tính toán chi tiết có thể được cung cấp theo yêu cầu.
Tấm có lỗ tròn (khẩu độ 20 mm, diện tích mở 50%) cho thấy khả năng cản luồng không khí từ 50 Pa trở xuống khi được thử nghiệm theo ISO 5801.
Khả năng chống ăn mòn được xác minh thông qua thử nghiệm phun muối: mẫu thép không gỉ 304 cho thấy không bị rỉ sét sau 1000 giờ theo tiêu chuẩn ASTM B117; thép mạ kẽm nhúng nóng và sơn tĩnh điện không bị bong tróc, rỉ sét sau 500 giờ với cùng tiêu chuẩn. Báo cáo thử nghiệm có sẵn.
Các tấm nhôm được anod hóa hoặc sơn tĩnh điện cho thấy khả năng chống ăn mòn, mài mòn và tiếp xúc với tia cực tím được cải thiện. Hiệu suất của từng phương pháp xử lý bề mặt có thể được xác nhận bằng các báo cáo thử nghiệm liên quan được cung cấp kèm theo đơn đặt hàng.
Tấm đục lỗ được sử dụng làm rào cản tiếng ồn giao thông, thường kết hợp với vật liệu tiêu âm phía sau mặt đục lỗ. Trong các tòa nhà công cộng như nhà ga sân bay, nhà ga, sân vận động và trung tâm triển lãm, các tấm này cung cấp khả năng kiểm soát âm thanh đồng thời cho phép thiết kế trực quan linh hoạt.
Mặt tiền kiến trúc sử dụng các mẫu đục lỗ để tạo hiệu ứng bán trong suốt và các biến thể sáng và tối. Các ví dụ được ghi lại bao gồm mặt tiền kim loại của Căn hộ Skylight ở Pháp và thư viện của Học viện Mỹ thuật Trung ương. Để có tài liệu tham khảo và tài liệu dành riêng cho dự án, vui lòng liên hệ với nhóm của chúng tôi.
Các thông số sau đây dựa trên tiêu chuẩn sản xuất và tiêu chuẩn thử nghiệm có liên quan. Nếu có thể, tài liệu bằng chứng sẽ được cung cấp theo yêu cầu.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú / Cơ sở bằng chứng |
|---|---|---|
| Vật liệu cơ bản | Thép không gỉ 304 / Thép mạ kẽm Q235 / Hợp kim nhôm / Thép mạ màu | Giấy chứng nhận vật liệu có sẵn |
| Độ dày chung | 0,5–2,0 mm (kiến trúc); 0,1–15 mm (toàn dải) | |
| Phạm vi khẩu độ | 0,5–200 mm (có thể tùy chỉnh) | 3–20 mm phổ biến trong kiến trúc |
| Tỷ lệ diện tích mở | 15%–60% (có thể tùy chỉnh) | |
| Mẫu lỗ | Tròn, vuông, có rãnh, lục giác, hình chữ thập, vảy cá, hoa mận, v.v. | Hơn 20 loại có sẵn |
| Hệ số giảm tiếng ồn (NRC) | ≥0,8 (lắp ráp đã được thử nghiệm: nhôm lỗ lục giác + mặt sau + khoang khí) | ASTM C423; báo cáo thử nghiệm có sẵn |
| Tải phân bố đồng đều | 5 kN/m2 (thép 3 mm, lỗ vuông 10 mm, nhịp quy định) | Tính toán kỹ thuật; chi tiết theo yêu cầu |
| Chống ăn mòn | Inox 304: không rỉ sét sau 1000 giờ phun muối; mạ kẽm + bột: 500 h | ASTM B117; báo cáo thử nghiệm có sẵn |
| Hiệu suất chữa cháy | Nền thép không cháy | Hoàn thành phân loại lắp ráp cho mỗi thử nghiệm áp dụng |
| Tối đa. Kích thước màn hình phẳng | 1450×3500mm | Tùy theo chất liệu và kiểu dáng |
| Dung sai khẩu độ | ±0,1 mm | Độ chính xác đột CNC |
1. Hiệu suất âm thanh đã được xác minh.NRC trên 0,8 đã được xác nhận cho một tổ hợp được thử nghiệm cụ thể. Khi kết hợp với tấm đệm lót và khoang không khí thích hợp, các tấm này giúp giảm mức độ tiếng ồn trong các rào cản giao thông và hệ thống âm thanh kiến trúc.
2. Tính linh hoạt của vật liệu.Các tùy chọn bao gồm thép không gỉ 304 để chống ăn mòn, hợp kim nhôm cho các ứng dụng trang trí nhẹ và thép mạ kẽm để sử dụng chung tiết kiệm.
3. Mẫu thủng đa dạng.Có sẵn hơn 20 mẫu, với đường kính lỗ có thể tùy chỉnh và tỷ lệ diện tích mở để đạt được độ trong suốt hình ảnh, hiệu suất âm thanh và độ thông gió như mong muốn.
4. Hoàn thiện chịu được thời tiết.Tấm nhôm có thể được anod hóa hoặc sơn tĩnh điện; tấm thép sử dụng mạ kẽm nhúng nóng cộng với sơn tĩnh điện. Báo cáo thử nghiệm về khả năng chống phun muối có thể được cung cấp.
5. Phạm vi ứng dụng rộng rãi.Thích hợp để xử lý âm thanh trang trí trong các tòa nhà công cộng, rào cản tiếng ồn giao thông, bảo vệ thiết bị công nghiệp và các bộ phận lọc.
Đối với các ứng dụng âm thanh:Chọn mẫu thủng và vùng mở dựa trên dải tần mục tiêu. Vật liệu nền xốp và khe hở không khí cải thiện đáng kể khả năng hấp thụ. Sử dụng dữ liệu thử nghiệm ASTM C423 để được hướng dẫn nhưng hãy xác minh hiệu suất cho tổ hợp cụ thể của bạn.
Đối với mặt tiền ngoài trời:Chọn inox 304 hoặc nhôm sơn tĩnh điện để chống ăn mòn lâu dài. Xác nhận rằng độ dày và cấu hình của tấm đáp ứng các yêu cầu về tải trọng gió của vị trí dự án.
Lọc công nghiệp:Chỉ định chính xác đường kính lỗ, khoảng cách và diện tích mở cần thiết. Kiểm soát dung sai kích thước là rất quan trọng để có hiệu suất lọc nhất quán.
Trong quá trình cài đặt:Xử lý các tấm cẩn thận để tránh làm cong hoặc làm hỏng các cạnh đục lỗ. Sử dụng ốc vít và khung hỗ trợ thích hợp. Đối với các cụm tiêu âm, hãy đảm bảo rằng vật liệu lớp nền được lắp đặt không có khe hở hoặc lực nén có thể làm giảm hiệu suất.
Chúng tôi chấp nhận các bản vẽ do khách hàng cung cấp ở các định dạng CAD phổ biến (DXF, DWG) cho các bố cục đục lỗ tùy chỉnh. Đội ngũ kỹ thuật của chúng tôi xem xét hình dạng lỗ, khoảng cách cạnh, diện tích mở và các yêu cầu tạo hình trước khi sản xuất. Giấy chứng nhận vật liệu và kiểm tra bài viết đầu tiên được cung cấp theo yêu cầu.
1.Hệ thống rào cản âm thanh để kiểm soát tiếng ồn giao thông dọc theo đường cao tốc, đường sắt và tàu điện ngầm.
2.Trang trí nội thất tiêu âm cho các công trình công cộng lớn, bao gồm nhà ga sân bay, ga đường sắt cao tốc, sân vận động và trung tâm triển lãm.

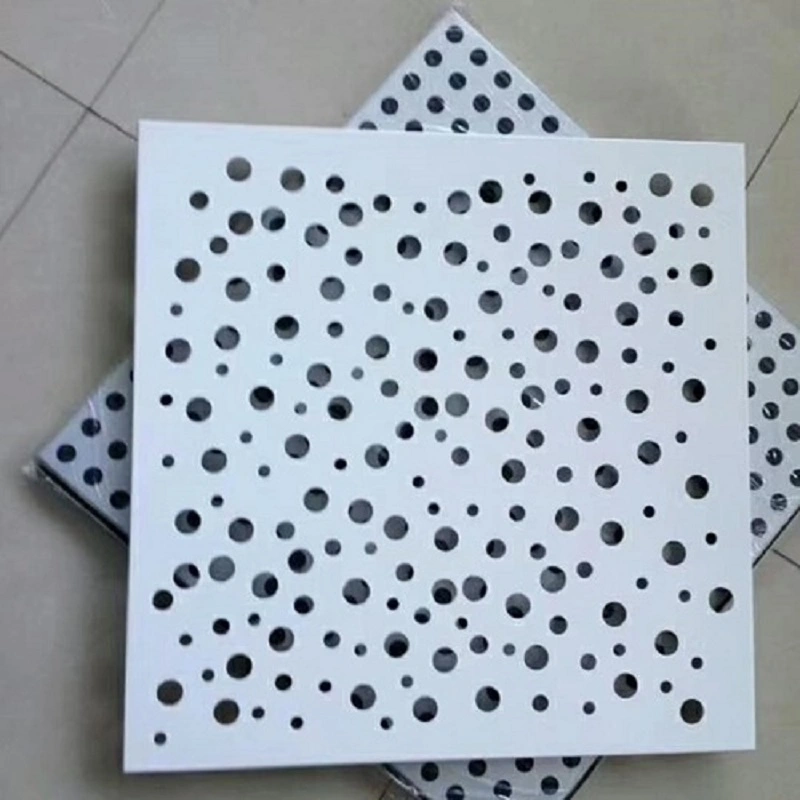

3.Mặt tiền kiến trúc, trần nhà và vách ngăn tạo hiệu ứng ánh sáng và bóng tối và thiết kế hình ảnh bán trong suốt.
4.Vỏ bảo vệ cho các thiết bị công nghiệp, tấm tản nhiệt và lưới loa.
5.Lọc và sàng lọc công nghiệp cho máy móc hóa chất, thiết bị dược phẩm và máy chế biến thực phẩm.
Việc lựa chọn phụ thuộc vào dải tần mục tiêu và vật liệu đệm. Đối với việc hấp thụ phạm vi giọng nói nói chung, diện tích mở là 20–30% với đường kính lỗ là 3–6 mm là phổ biến. Lớp nền xốp dày hơn và khoang không khí sâu hơn giúp cải thiện khả năng hấp thụ tần số thấp. Chúng tôi khuyên bạn nên thử nghiệm một tổ hợp đại diện hoặc tham khảo ý kiến của chuyên gia âm học cho những không gian quan trọng.
Các tấm đục lỗ được đục lỗ từ kim loại nguyên khối, để lại hoa văn lỗ đồng đều, sạch sẽ với độ chính xác cao. Kim loại giãn nở được rạch và kéo căng, tạo ra một lưới có các lỗ hình kim cương và bề mặt có kết cấu. Tấm đục lỗ thường mang lại độ phẳng tốt hơn và phạm vi trang trí đa dạng hơn, trong khi kim loại mở rộng thường nhẹ hơn và ít tốn kém hơn cho một số ứng dụng công nghiệp.
Có, nhưng mức độ phụ thuộc vào vật liệu, độ dày và kiểu thủng. Các mẫu có độ mở cao làm giảm khả năng định hình. Nếu cần tạo hình thì bố trí chày phải được thiết kế để tránh ứng suất quá mức ở các mép lỗ. Thảo luận về các yêu cầu hình thành với nhóm kỹ thuật của chúng tôi trong giai đoạn thiết kế.
Đối với môi trường ven biển, thép không gỉ 304 hoặc hợp kim nhôm với lớp phủ anodized hoặc sơn tĩnh điện phù hợp thường được khuyên dùng. Thép không gỉ có khả năng chống ăn mòn cao nhất, trong khi nhôm nhẹ hơn. Tránh sử dụng thép mạ kẽm tiêu chuẩn trừ khi nó có lớp phủ bảo vệ bổ sung phù hợp với các điều kiện cụ thể.
Không nhất thiết phải như vậy. Mặc dù diện tích mở cao hơn cho phép nhiều âm thanh truyền tới vật liệu đệm hơn nhưng vẫn có phạm vi tối ưu. Trên một ngưỡng nhất định, khối lượng và độ cứng của bảng điều khiển giảm, điều này có thể làm giảm hiệu suất tần số thấp. Sự tương tác giữa diện tích mở, đường kính lỗ, vật liệu nền và độ sâu khoang xác định độ hấp thụ tổng thể. Nên thử nghiệm hoặc mô phỏng để có kết quả chính xác.
