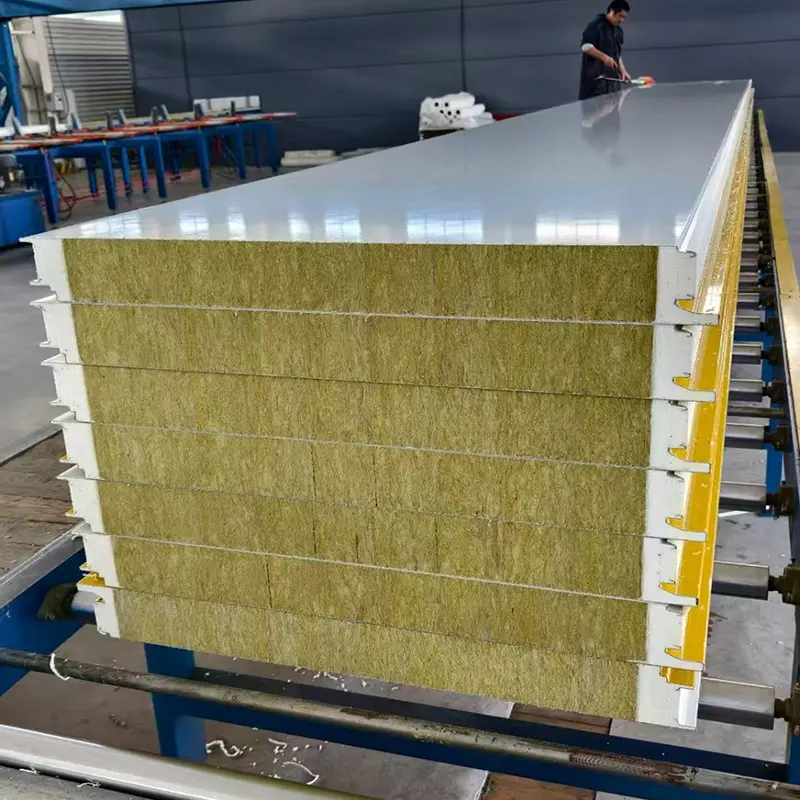

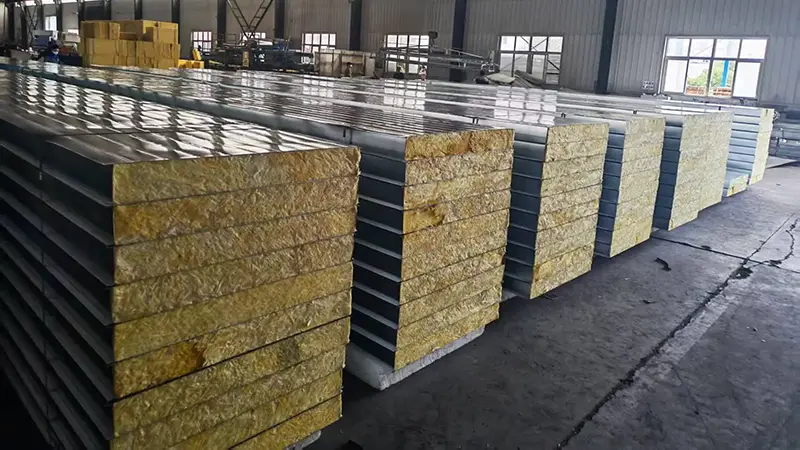

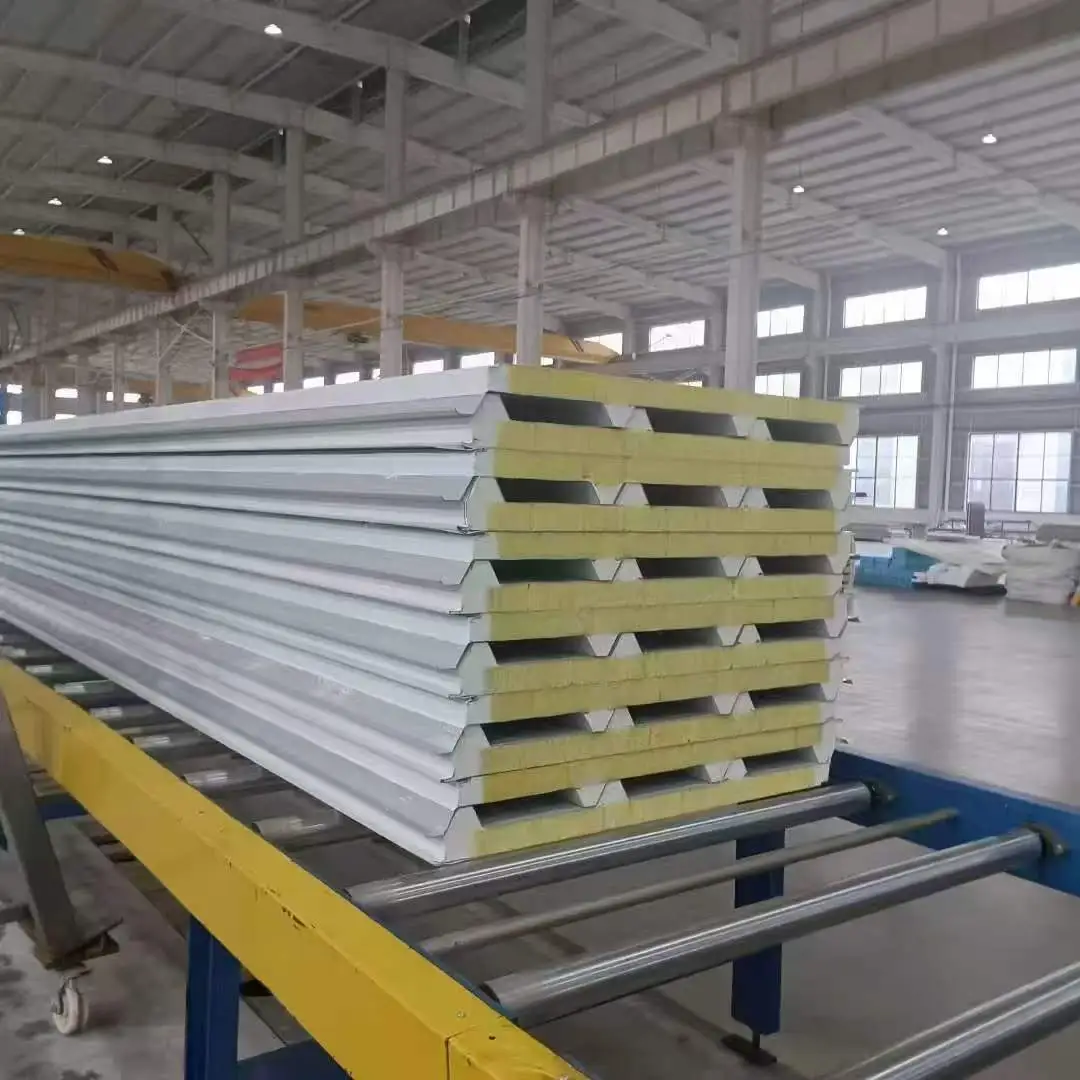

Tấm Sandwich len mái bằng đá, còn được gọi là tấm composite mặt kim loại, bao gồm hai tấm kim loại mỏng được liên kết với vật liệu lõi nhẹ. Các tấm ốp thường dày từ 0,4 mm đến 0,8 mm và có thể là thép mạ kẽm, thép mạ màu, thép phủ Al-Zn hoặc hợp kim nhôm. Vật liệu cốt lõi được lựa chọn dựa trên các yêu cầu về an toàn cháy nổ, cách nhiệt và ngân sách. Các lựa chọn cốt lõi phổ biến là len đá, polyurethane cứng (PU) và polystyrene (EPS). Các mặt và lõi được liên kết bằng chất kết dính, tạo thành cấu trúc da chịu ứng suất. Các mặt kim loại chịu lực kéo và lực nén, trong khi lõi truyền ứng suất cắt và giữ cho các mặt tách biệt, dẫn đến độ cứng uốn cao so với trọng lượng của tấm.
Tấm Sandwich len mái bằng đá thường dày từ 50 mm đến 200 mm với chiều rộng hiệu dụng từ 900 mm đến 1000 mm. Tấm bánh sandwich PU có độ dày từ 30 mm đến 100 mm với chiều rộng hiệu dụng là 1000 mm. Tấm bánh sandwich EPS có độ dày từ 50 mm đến 250 mm với chiều rộng hiệu dụng là 1150 mm hoặc 1200 mm. Chiều dài của bảng điều khiển thường lên tới 12.000 mm và có thể sản xuất độ dài tùy chỉnh theo yêu cầu của dự án.
| Chỉ số hiệu suất | Lõi Polyurethane (PU) | Lõi len đá | Lõi Polystyrene (EPS) | Tiêu chuẩn tham khảo |
|---|---|---|---|---|
| Mật độ lõi | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Độ dẫn nhiệt | ≤0,027 W/(m·K) | 0,045 W/(m·K) | 0,041 W/(m·K) | Đo ở nhiệt độ môi trường |
| Sức mạnh trái phiếu | ≥0,09 MPa | > 0,06 MPa | > 0,1 MPa | Giữa mặt và lõi |
| Hiệu suất đốt cháy | Lớp B1 | Loại A (Không cháy) | Lớp B2 | GB 8624 |
| Đánh giá khả năng chống cháy | Không được chỉ định | ≥60 phút cho độ dày ≥80 mm | Không được chỉ định | Đã được xác minh bằng thử nghiệm lửa |
| Khả năng chịu tải uốn | ≥0,5 kN/m ở L₀/200 | ≥0,5 kN/m ở L₀/250 | ≥0,5 kN/m ở L₀/250 | Giới hạn độ võng |
| Độ dày chung | 30–100mm | 50–200 mm | 50–250 mm | Có thể tùy chỉnh |
| Chiều rộng hiệu quả | 1000 mm | 900–1000mm | 1150–1200 mm | Chiều rộng tiêu chuẩn |
Bảng điều khiển hoạt động giống như dầm chữ I. Các mặt kim loại hoạt động như mặt bích, chịu ứng suất kéo và nén. Lõi hoạt động như mạng lưới, truyền lực cắt. Độ dày lõi tăng làm tăng độ cứng uốn mà không tăng thêm trọng lượng đáng kể vì mật độ lõi thấp. Tất cả ba loại lõi đều phải đáp ứng khả năng chịu uốn tối thiểu là 0,5 kN/m theo giới hạn độ võng quy định. Tấm len đá và tấm EPS được thử nghiệm ở mức L₀/250, trong khi tấm PU được thử nghiệm ở mức L₀/200.
Yêu cầu về độ bền liên kết khác nhau tùy theo loại lõi. Tấm EPS yêu cầu cường độ liên kết trên 0,1 MPa, tấm PU ít nhất 0,09 MPa và tấm len đá trên 0,06 MPa. Trong quá trình thử nghiệm bong tróc, vật liệu lõi còn lại trên bề mặt phải được phân bố đều và bao phủ ít nhất 85% diện tích được liên kết. Yêu cầu này giúp xác nhận rằng các mặt và lõi tiếp tục hoạt động như một khối thống nhất.
Hành vi cháy được xác định chủ yếu bởi lõi. Lõi len đá không cháy và có khả năng chống cháy ít nhất 60 phút khi độ dày từ 80 mm trở lên. Lõi PU có thể đạt mức chống cháy loại B1. Lõi EPS được xếp loại B2 và được giới hạn ở những khu vực có yêu cầu an toàn cháy nổ thấp. Mã lửa dự án nên hướng dẫn lựa chọn cốt lõi.
Lõi PU có độ dẫn nhiệt thấp nhất ở mức 0,027 W/(m·K) trở xuống, tiếp theo là EPS ở mức 0,041 W/(m·K) và len đá ở mức 0,045 W/(m·K). Lựa chọn nên cân bằng các mục tiêu cách nhiệt, đánh giá khả năng chống cháy và ngân sách. Đối với yêu cầu cách nhiệt nhất định, tấm PU có thể mỏng hơn tấm EPS hoặc tấm len đá.
Tấm lõi len đá thích hợp cho các tòa nhà yêu cầu vật liệu vỏ bọc không cháy, chẳng hạn như các nhà máy công nghiệp có nguy cơ cháy cao, các tòa nhà công cộng, phòng sạch và các khu vực yêu cầu tiêu chuẩn chống cháy phải sử dụng vật liệu Loại A. Chúng cũng có khả năng hấp thụ âm thanh tốt, rất hữu ích trong môi trường ồn ào.
Tấm lõi PU thích hợp cho các dự án cần cách nhiệt tối đa trong phạm vi độ dày hạn chế, chẳng hạn như kho lạnh, kho kiểm soát nhiệt độ và các tòa nhà tiết kiệm năng lượng. Xếp hạng chống cháy B1 của chúng khiến chúng được chấp nhận trong nhiều ứng dụng, nhưng cần phải xác nhận các quy định về phòng cháy của địa phương.
Tấm lõi EPS là một lựa chọn kinh tế cho các tòa nhà có yêu cầu an toàn cháy nổ thấp, chẳng hạn như các công trình tạm thời, tòa nhà nông nghiệp và một số nhà kho. Chúng cung cấp khả năng cách nhiệt tốt với chi phí thấp hơn, nhưng xếp hạng B2 của chúng hạn chế sử dụng ở những khu vực có người ở hoặc có nguy cơ cao.
Len đá là lựa chọn không cháy duy nhất trong số ba loại và mang lại khả năng chống cháy cao nhất. PU có thể đạt B1, trong khi EPS là B2. Đối với các tòa nhà có quy tắc phòng cháy nghiêm ngặt, thường cần phải có len đá.
Có, tấm bánh sandwich có thể được sử dụng cho cả tường và mái nhà, nhưng tấm mái có thể yêu cầu các tính năng bổ sung như cấu hình chắc chắn hơn, thiết kế thoát nước tốt hơn và khả năng chống gió nâng cao hơn. Xác nhận với nhà sản xuất rằng tấm được chọn đáp ứng các yêu cầu về tải trọng của mái nhà.
PU cung cấp khả năng cách nhiệt tốt hơn trên mỗi đơn vị độ dày và độ bền liên kết cao hơn nhưng chi phí cao hơn. EPS nhẹ hơn và rẻ hơn. Nếu mục tiêu cách nhiệt có thể được đáp ứng bằng tấm EPS dày hơn thì đó có thể là lựa chọn kinh tế hơn. Tính toán nhiệt sẽ hướng dẫn quyết định.
Các tiêu chuẩn liên quan bao gồm JC/T 868 cho tấm bánh sandwich polyurethane mặt kim loại, JC/T 869 cho tấm bánh sandwich len đá mặt kim loại và JC/T 689 cho tấm bánh sandwich polystyrene mặt kim loại. Thông số kỹ thuật và tiêu chí chấp nhận của dự án nên tham khảo các tài liệu này.
