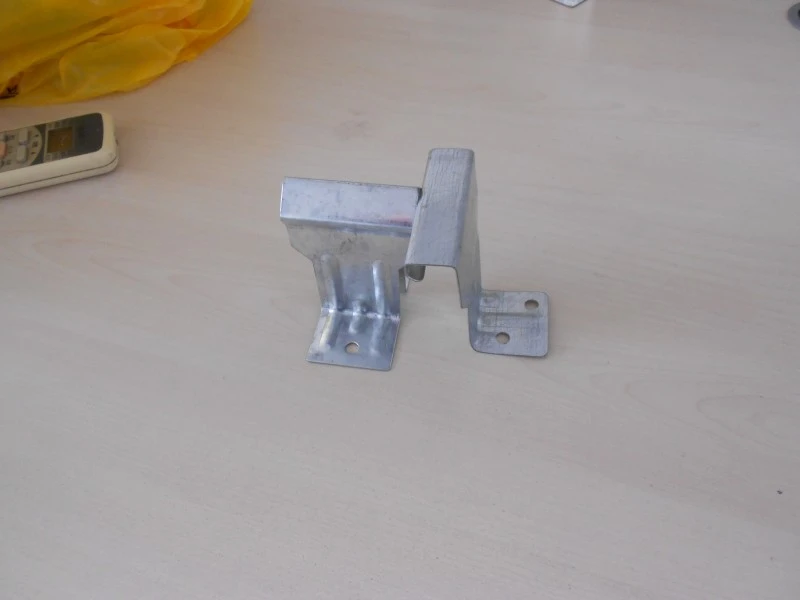

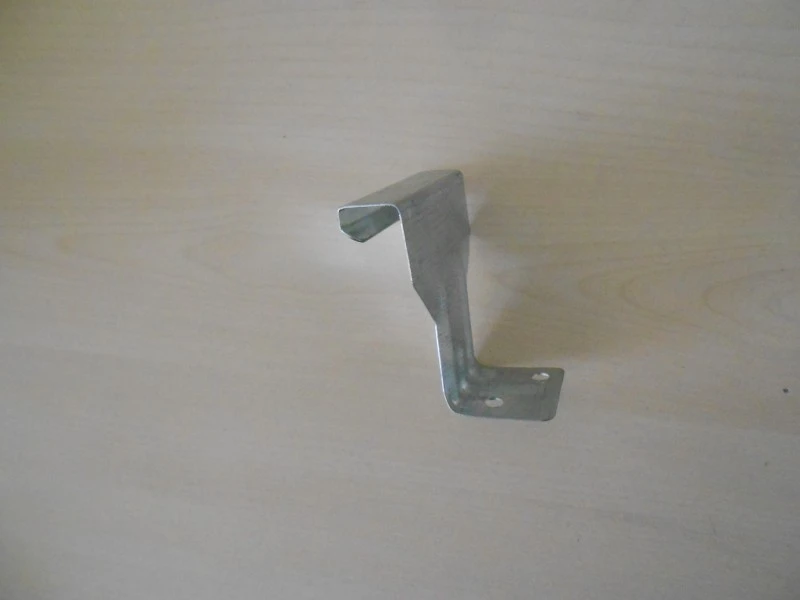

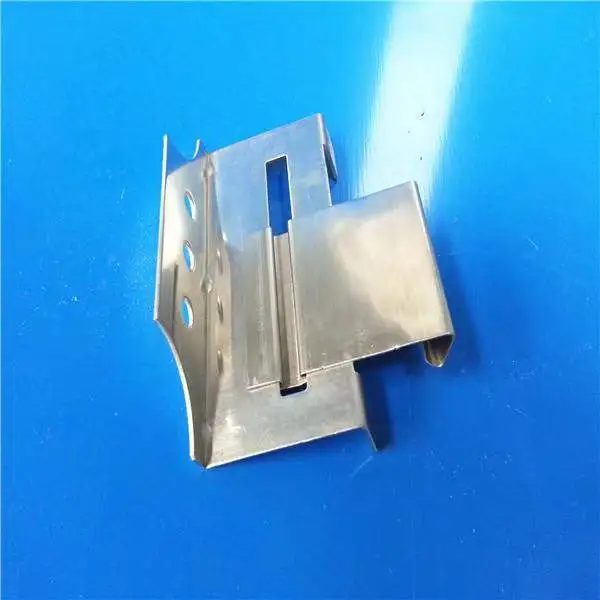

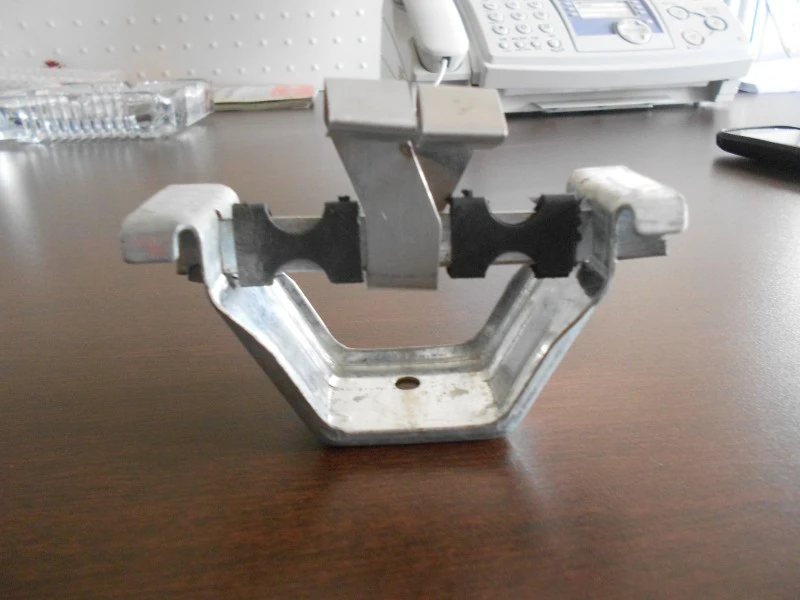

Chốt kẹp được che giấu cung cấp một kết nối ẩn giữa các tấm tòa nhà và cấu trúc hỗ trợ. Kẹp gắn với một sườn đế được cố định vào xà gồ hoặc giá đỡ, giữ tấm xuyên qua bề mặt tấm mà không cần dùng vít. Cách tiếp cận này giữ tất cả các ốc vít bên trong các đường nối của bảng điều khiển, mang lại bề ngoài sạch sẽ và loại bỏ các đường rò rỉ liên quan đến vít và chất bịt kín lộ ra ngoài. SENBO cung cấp cho các kẹp này khả năng kiểm tra kích thước về độ sâu khe, chiều dài chân và độ dày vật liệu, đồng thời quy trình sản xuất bao gồm kiểm tra định kỳ độ bền tương tác.
Các kẹp được làm từ thép không gỉ 304 theo tiêu chuẩn, với 430 và 201 có sẵn cho ngân sách cụ thể. Thép Q235B mạ kẽm nhúng nóng được sử dụng cho các kẹp kết cấu nặng hơn. Kẹp thép không gỉ được sản xuất bằng cách ép nguội hoặc dập từ vật liệu dạng dải. Kẹp Q235B thường được làm từ tấm cán nóng có độ dày tối thiểu 5 mm và được tạo hình bằng cách ép nguội thủy lực để duy trì độ bền và độ chính xác về kích thước.
Chiều cao bên trong của clip được xác định bởi độ sâu của khe bảng. Chiều cao bên trong phổ biến dao động từ 2,6 mm đến 10 mm, với chiều dài chân 7,5 mm và độ dày vật liệu từ 0,5 mm đến 1,5 mm đối với thép không gỉ. Đường kính bu lông là 12 mm với cấp độ bền ít nhất là 8,8. Các kẹp được phân loại theo ứng dụng thành kẹp tấm tường, kẹp tấm mái và kẹp tấm sàn. Theo chất liệu, chúng được chia thành kẹp thép không gỉ và kẹp thép mạ kẽm nhúng nóng.
| Mục | Thông số/Thông số kỹ thuật | Tài liệu tham khảo hoặc ghi chú |
|---|---|---|
| Vật liệu cơ bản | Thép không gỉ 304 / Thép cán nóng Q235B | Vật liệu được lựa chọn theo ứng dụng |
| Độ dày vật liệu | 0,5–1,5 mm đối với thép không gỉ; ≥5 mm đối với các bộ phận hoàn toàn bằng thép | Phụ thuộc vào loại sản phẩm |
| Clip chiều cao bên trong | 2,6–10 mm | Phải khớp với khe bảng điều khiển |
| Chiều dài chân | 7,5 mm | Kích thước điển hình |
| Đặc điểm kỹ thuật bu lông | M12, cấp sức mạnh ≥8,8 | Đối với kết nối cấu trúc |
| Độ dày mạ kẽm | ≥150 g/m2 mỗi bên | Mạ kẽm nhúng nóng Q235B |
| Chống trượt | Δ ≤ 7,0 mm ở 7,0 kN; Δ 0,5 mm ở 10,0 kN | Mỗi GB 15831 và tiêu chuẩn ngành |
| Tính toàn vẹn về cấu trúc | Không có sự cố ở 25,0 kN | Mỗi GB 15831 và tiêu chuẩn ngành |
| Độ cứng xoắn | θ 4° tại mô-men xoắn 900 N·m | Đối với khớp nối góc vuông |
| Kiểm tra mô-men xoắn | Không có hư hỏng ở mức ≥65 N·m | Clip kháng mô-men xoắn |
Các yêu cầu cơ học đối với kẹp giấu dựa trên GB 15831 và các tiêu chuẩn ngành liên quan. Các thử nghiệm khả năng chống trượt yêu cầu độ dịch chuyển không quá 7,0 mm ở tải trọng 7,0 kN và không quá 0,5 mm ở tải trọng 10,0 kN. Kẹp không được hỏng ở mức 25,0 kN. Độ cứng xoắn yêu cầu góc không quá 4 độ dưới mô-men xoắn 900 N·m. Các kẹp ép nguội hoàn toàn bằng thép được SENBO thử nghiệm đều đáp ứng các giới hạn này.
Kẹp thép không gỉ 304 đã được thử nghiệm phun muối và cho thấy khả năng chống ăn mòn thích hợp khi tiếp xúc ngoài trời. Kẹp Q235B mạ kẽm nhúng nóng có lớp mạ kẽm tối thiểu 150 g/m2 mỗi mặt, giúp bảo vệ lâu dài trong điều kiện khí quyển bình thường. Sự lựa chọn vật liệu phải phù hợp với môi trường dự án.
Ở mái có đường may đứng, các kẹp giấu kín giữ các tấm vào giá đỡ mà không xuyên qua bề mặt. Điều này cho phép các tấm mái di chuyển theo sự giãn nở và co lại vì nhiệt trong khi vẫn cố định ở các kẹp. Kết quả là bề mặt mái không có lỗ vít lộ ra, giúp giảm nguy cơ nước xâm nhập và cải thiện khả năng chống thấm lâu dài. Phương pháp kẹp giấu được sử dụng trong hệ thống đường may đứng 360° dành cho mái công nghiệp có nhịp lớn.
Đối với các tấm tường, Chốt kẹp giấu cho phép lắp đặt không cần đinh, giữ cho bề mặt tấm sạch sẽ. Trong các cụm trang trí cửa sổ, kết nối ẩn bao phủ các cạnh cắt của các tấm sơn màu, bảo vệ chúng khỏi tiếp xúc trực tiếp với mưa và giảm nguy cơ rỉ sét ở các cạnh. Phương pháp cài đặt này đáp ứng các yêu cầu về ngoại hình kiến trúc.
Nhà cung cấp nên cung cấp giấy chứng nhận vật liệu cho thép không gỉ hoặc thép mạ kẽm. Phải có sẵn các báo cáo thử nghiệm về khả năng chống trượt, tính toàn vẹn của cấu trúc và độ cứng xoắn nếu dự án yêu cầu. Kiểm tra tiếp nhận tại chỗ phải xác minh kích thước, loại vật liệu và tình trạng bề mặt. Đối với các đơn đặt hàng lớn, các clip mẫu có thể được kiểm tra để xác nhận sự tương tác với cấu hình bảng điều khiển thực tế.
Chiều cao bên trong của kẹp phải phù hợp với độ sâu khe của bảng đang được sử dụng. Đo khe cắm bảng điều khiển hoặc tham khảo thông số kỹ thuật của nhà sản xuất bảng điều khiển. Một chiếc kẹp quá cao sẽ ngăn cản sự tương tác hoàn toàn, trong khi một chiếc kẹp quá ngắn có thể khiến bạn di chuyển hoặc rời ra.
Các kẹp giấu được thiết kế cho các tấm có khe hoặc đường may tương thích. Các tấm kim loại có đường may đứng hoặc các cạnh lồng vào nhau đều hoạt động tốt. Một số tấm gỗ cũng có thể sử dụng các kẹp ẩn nếu khe được gia công chính xác. Luôn xác nhận khả năng tương thích với cả nhà cung cấp bảng điều khiển và kẹp.
Kẹp thép không gỉ, đặc biệt là loại 304, có khả năng chống ăn mòn tốt hơn và được ưa chuộng cho môi trường ven biển hoặc ẩm ướt. Kẹp thép mạ kẽm chắc chắn hơn và thường được sử dụng cho các kết nối kết cấu nặng, nhưng lớp phủ kẽm có thể không tồn tại được lâu trong môi trường khắc nghiệt. Sự lựa chọn phụ thuộc vào yêu cầu về tải trọng và mức độ tiếp xúc với môi trường của dự án.
Có, các kẹp giấu được sử dụng ở những vùng có gió lớn, đặc biệt là trong các hệ thống mái có mối nối đứng. Các kẹp phải được đặt cách nhau theo tải trọng gió thiết kế, vật liệu và độ dày của kẹp phải phù hợp. Tính toán nâng gió nên được thực hiện cho dự án cụ thể.
