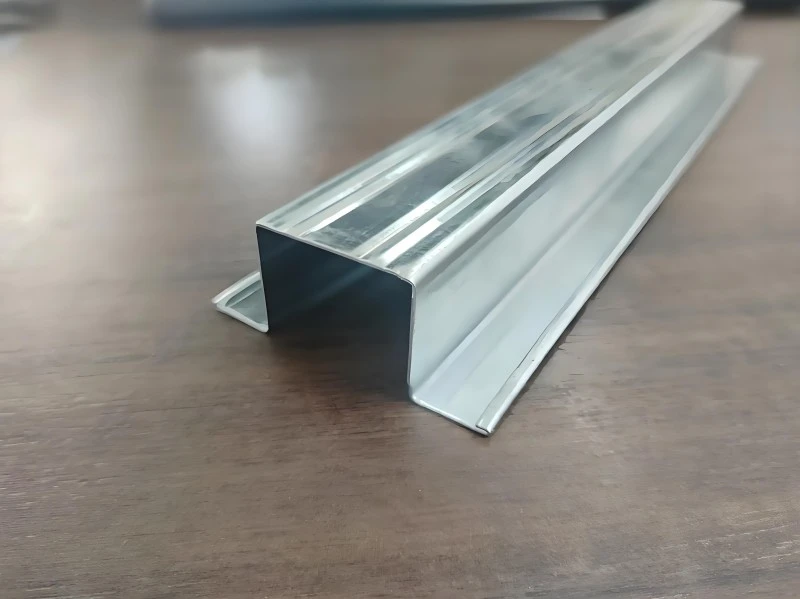

Tấm lợp được xử lý bằng áp lực được làm từ dải thép đóng vai trò là khung đỡ cho ngói trên mái dốc. Chúng được tạo hình bằng cách tạo hình cuộn nguội và nhằm mục đích thay thế các thanh gỗ có thể mục nát, thu hút côn trùng hoặc mất độ bền theo thời gian. SENBO lưu giữ hồ sơ kiểm tra đầu vào về độ dày dải và khối lượng lớp phủ, đồng thời dây chuyền tạo hình cuộn được kiểm tra thường xuyên về độ chính xác biên dạng. Các thanh ván được cắt theo chiều dài yêu cầu trước khi giao hàng.
Nguyên liệu chính là dải thép mạ hợp kim Al-Zn cấp G550 với lớp phủ AZ150. Lớp phủ chứa khoảng 55% nhôm và 43,5% kẽm tính theo trọng lượng, giúp bảo vệ chống ăn mòn tốt hơn so với dải mạ kẽm thông thường. Thép phải có độ bền kéo ít nhất là 370 MPa, cường độ chảy ít nhất là 265 MPa và độ giãn dài sau khi đứt ít nhất là 26%. Thử nghiệm phun muối tuân theo GB/T 10125-2012, trong khi thử nghiệm độ bền kéo tuân theo GB/T 228.1-2010. Độ dày danh nghĩa tối thiểu là 0,8 mm áp dụng cho các thanh ngói kim loại khi làm mái dốc.
Các mảnh tiêu chuẩn có chiều dài từ 3 m đến 4 m, nhưng chiều dài dài hơn có thể được cung cấp theo yêu cầu. Khoảng cách giữa các thanh ván lợp được xử lý áp lực tuân theo độ che phủ hiệu quả của ngói và thường nằm trong khoảng từ 300 mm đến 370 mm. Lớp phủ được áp dụng dày ít nhất 85 μm. Có thể thêm lớp hoàn thiện màu bằng polyester hoặc PVDF nếu thiết kế yêu cầu hình thức cụ thể.
| Tài sản | Giá trị | Cơ sở hoặc nhận xét |
|---|---|---|
| Lớp thép và lớp phủ | G550, AZ150 (Al-Zn) | Ngoài ra còn có dải mạ kẽm |
| Độ bền kéo | tối thiểu 370 MPa | Từ giấy chứng nhận vật liệu |
| Sức mạnh năng suất | tối thiểu 265 MPa | Từ giấy chứng nhận vật liệu |
| Độ giãn dài sau gãy | tối thiểu 26% | Từ giấy chứng nhận vật liệu |
| độ dày lớp phủ | tối thiểu 85 μm | Áp dụng hoàn thiện |
| Độ dày cơ sở tối thiểu | 0,8 mm | Yêu cầu mái dốc |

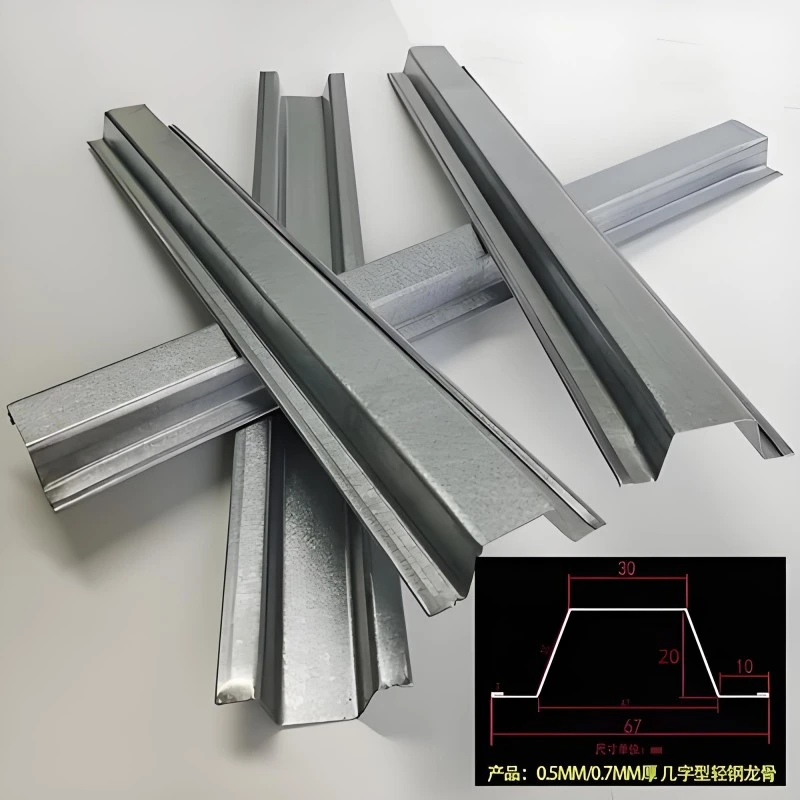

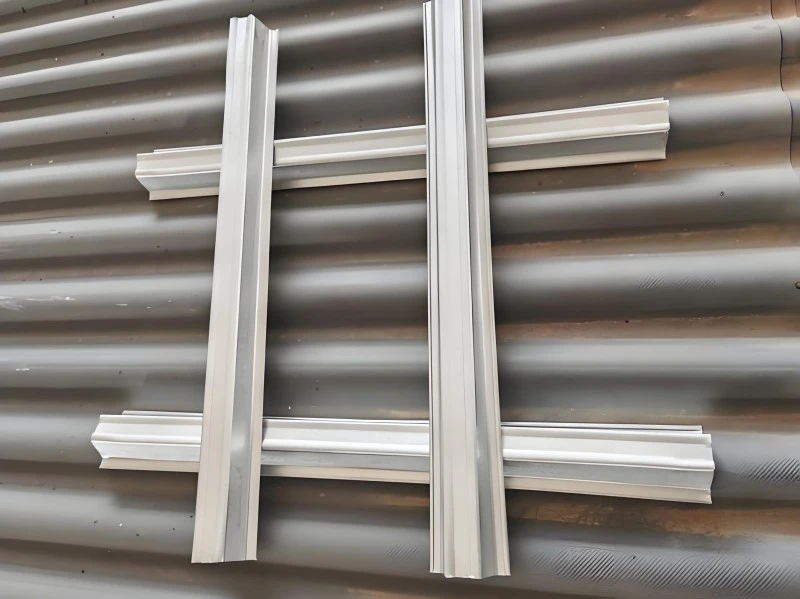

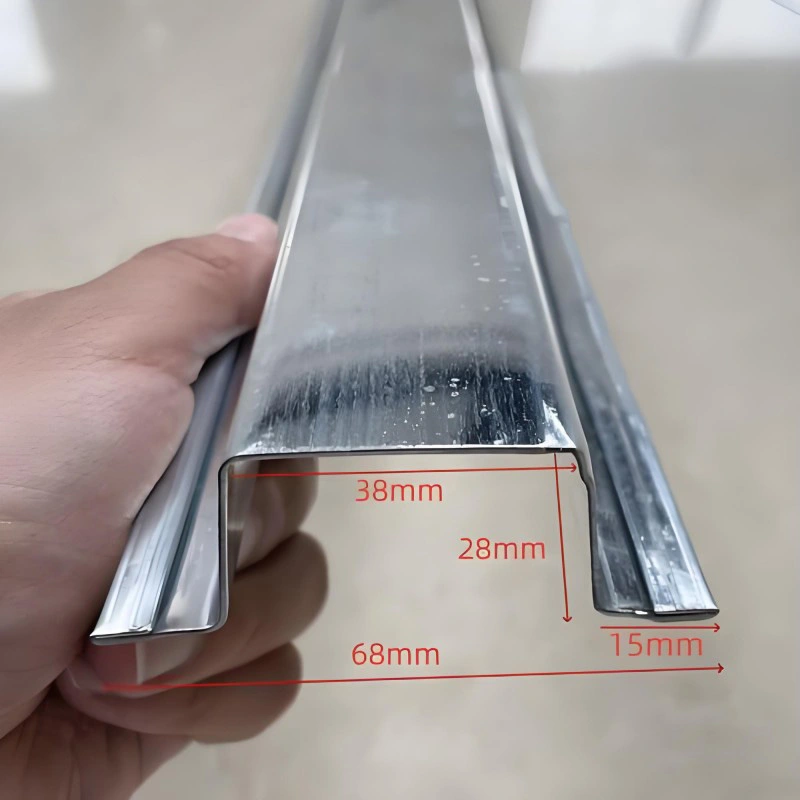

| Hồ sơ chung | Kênh góc, phẳng, omega, mũ | Được chọn theo loại gạch và tải |
| Chiều dài tiêu chuẩn | 3–4 m | Độ dài dài hơn có thể |
| Khoảng cách điển hình | 300–370 mm | Dựa trên vỏ ngói |
| Tiêu chuẩn kiểm tra | GB/T 10125-2012, GB/T 228.1-2010 | Kiểm tra ăn mòn và độ bền kéo |
Hệ thống ván sàn đã được thử tải trên một dự án có độ dốc mái từ 45° đến 60°. Tại cơ sở mới của Trường Trung học Phổ thông Quận Minquan, các thanh ván góc mạ kẽm L30×4 mm được đặt ở tâm 340 mm bên dưới gạch thiêu kết 300×400 mm. Lực gió xuyên qua các tấm ngói vào các thanh giằng bằng dây đồng và vữa, sau đó vào khung chính thông qua các thanh chống được hàn vào các tấm nhúng. Các thử nghiệm kéo ra đã xác nhận rằng cụm đáp ứng tải trọng gió thiết kế. Thanh dầm làm từ thép phủ G550 Al-Zn cũng được sử dụng trên các mái nhà lớn như nhà ga sân bay và sân vận động, những nơi cần có độ cứng lâu dài và độ bền lớp phủ.
Thử nghiệm phun muối trên ván mạ AZ150 cho thấy sự cải thiện rõ rệt so với dải mạ kẽm thông thường. Sự kết hợp giữa nhôm và kẽm trong lớp phủ mang lại sự bảo vệ hy sinh và làm chậm hiện tượng rỉ sét ở các cạnh cắt. Lớp hoàn thiện hữu cơ tối thiểu 85 μm bổ sung thêm rào cản trong không gian mái ẩm ướt.
Ván gỗ ở vùng có khí hậu ấm áp, ẩm ướt có thể bị hư hỏng do mối mọt và nấm mốc. Máng thép không hỗ trợ hoạt động của côn trùng và không hấp thụ độ ẩm. Đặc tính này làm cho chúng thích hợp với các vùng ven biển phía Nam và các khu vực có áp lực mối mọt cao. Hồ sơ từ các tòa nhà công cộng lớn cho thấy các thanh thép Al-Zn vẫn được sử dụng trong hơn 30 năm mà không cần thay thế.

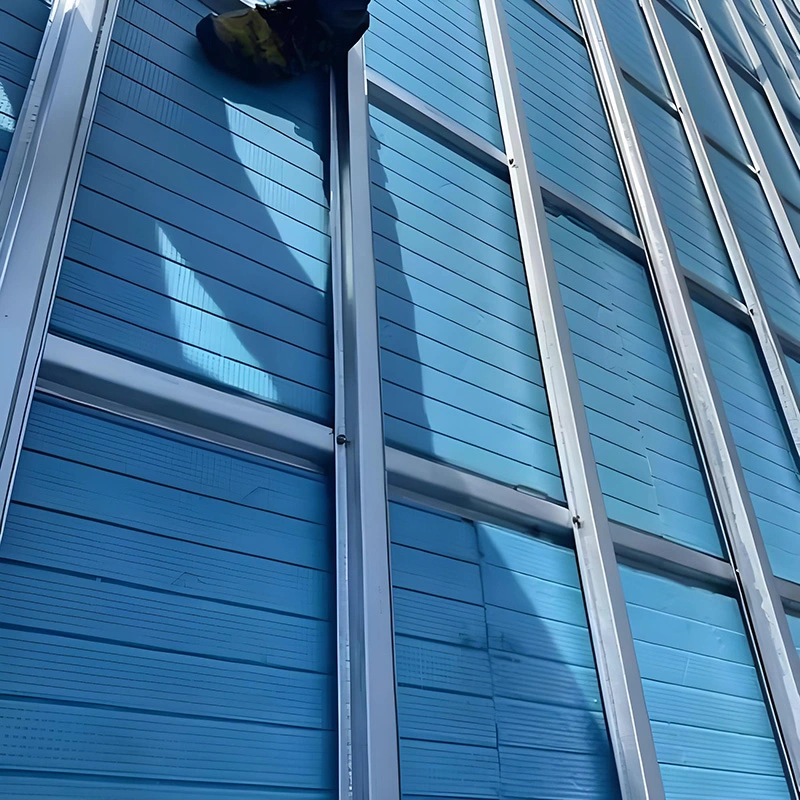

Tại dự án Minquan, tổng diện tích sàn đạt 255.000 m2 và độ dốc mái dao động từ 45° đến 60°. Trình tự thi công bắt đầu bằng việc san phẳng các thanh chống, sau đó là cố định ván, sau đó lát gạch bằng dây buộc dây đồng sợi đôi và liên kết bằng vữa polyme. Cách tiếp cận này giúp gạch không bị trượt trên bề mặt dốc và giữ cho mái nhà kín nước. Trình tự tương tự có thể được áp dụng cho các tòa nhà có độ dốc cao khác.
Gỗ đã qua xử lý có thể tồn tại trong nhiều năm, nhưng hiệu quả của nó phụ thuộc vào khả năng lưu giữ và tiếp xúc với chất bảo quản. Máng thép phủ AZ150 không bị mục nát, nứt nẻ và không bị mối mọt ảnh hưởng. Ở những nơi ven biển hoặc có độ ẩm cao, thép thường là lựa chọn dễ dự đoán hơn.
Hướng dẫn lắp đặt của nhà sản xuất gạch thường nêu rõ phần ván và khoảng cách cần thiết. Các mặt cắt góc và phẳng thường gặp dưới lớp gạch đất sét nặng hoặc bê tông. Cấu hình omega và mũ nhẹ hơn và thường được sử dụng với gạch kim loại hoặc composite. Xác nhận khả năng tương thích trước khi đặt hàng.
Gạch PV có các yêu cầu lắp đặt và tải cụ thể. Cấu hình và khoảng cách của thanh chống phải được kiểm tra theo hướng dẫn của nhà sản xuất tấm quang điện. Có thể cần thêm các vật cố định hoặc ván gia cố để chịu thêm trọng lượng và tải trọng gió.
AZ150 thường là mức tối thiểu để tiếp xúc với biển. Trong không khí chứa nhiều muối, có thể cần phải có lớp phủ nặng hơn hoặc thép không gỉ. Loại ăn mòn trong khí quyển phải được xác định trước tiên, sau đó kết hợp với các tùy chọn lớp phủ có sẵn.
Trước khi bắt đầu sản xuất, chứng chỉ nhà máy dải thép được xem xét về cấp độ, khối lượng lớp phủ và tính chất cơ học. Kiểm tra kích thước trong quá trình hình thành độ dày lớp phủ, độ sâu biên dạng và độ thẳng. Đối với các hợp đồng lớn hơn, mẫu có thể được gửi đi để phun muối độc lập hoặc kiểm tra độ bền kéo. Kiểm tra giao hàng phải xác nhận chiều dài, hình dáng và không có hư hỏng lớp phủ.
Địa chỉ
Số 17 Đường Quảng Hải, Khu Phát triển Kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc
điện thoại
