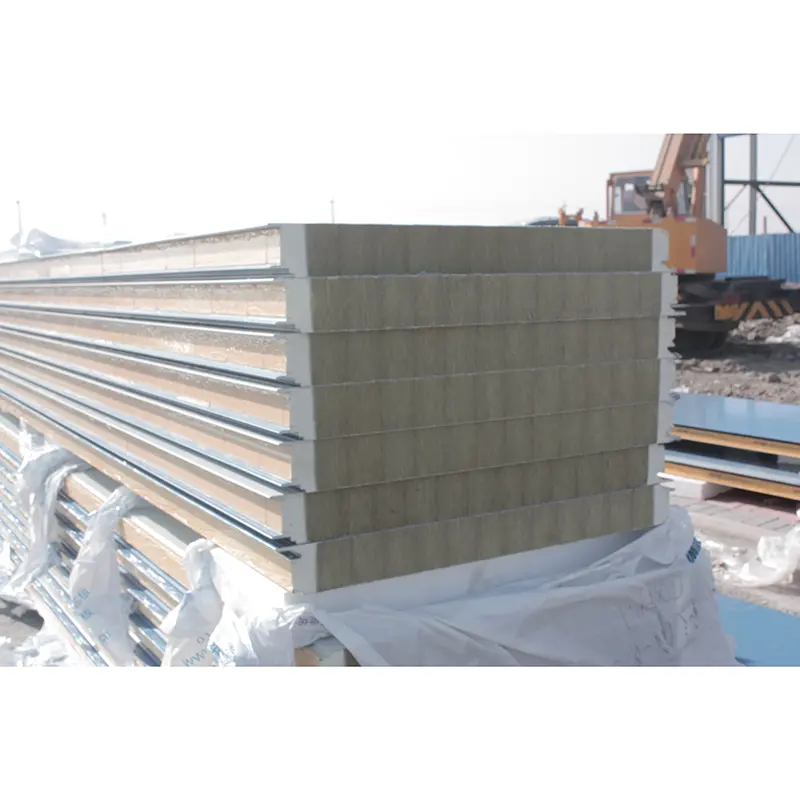

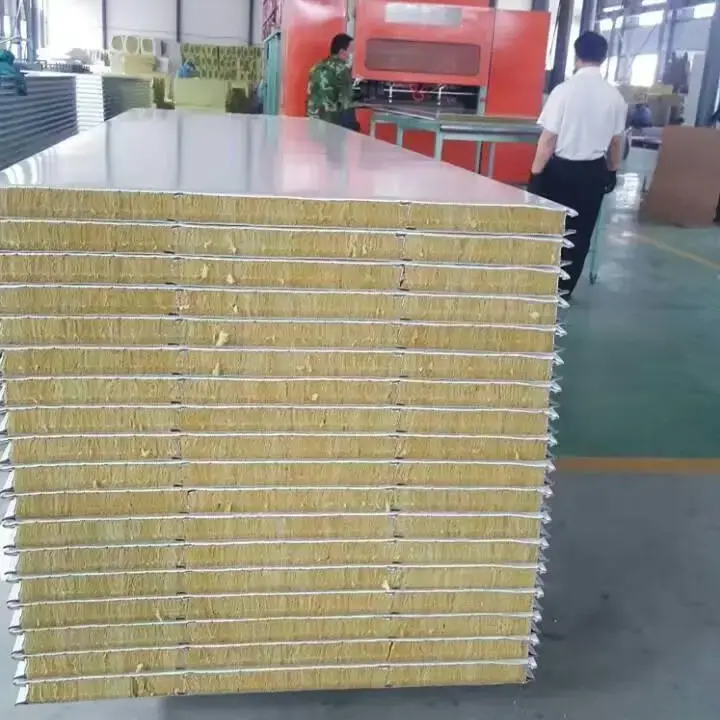

Tấm bánh sandwich len đá là tấm composite bao gồm các mặt kim loại và lõi len đá. Lõi được sản xuất từ các loại quặng tự nhiên như bazan và dolomite, được nấu chảy ở nhiệt độ cao, được tạo sợi bằng quy trình ly tâm bốn cuộn, được xử lý bằng chất kết dính và chất chống thấm nước, sau đó được xử lý thành dải. Trước khi cán, các dải lõi được cắt và xoay 90 độ sao cho hướng sợi vuông góc với bề mặt tấm. Điều này cải thiện cường độ nén và độ cứng uốn.
Vật liệu ốp mặt bao gồm thép mạ màu, thép mạ kẽm hoặc thép phủ hợp kim Al-Zn có độ dày từ 0,4 mm đến 0,8 mm. Các lớp phủ bề mặt sẵn có là polyester (PE), polyester biến tính silicone (SMP), polyester có độ bền cao (HDP) hoặc PVDF fluorocarbon. Mật độ lõi bông khoáng dao động từ 100 kg/m³ đến 150 kg/m³, với tùy chọn tiêu chuẩn là 120 kg/m³. Lõi được liên kết với các mặt kim loại bằng chất kết dính có độ bền cao để tạo thành một bảng tích hợp.
Độ dày của tấm có thể được tùy chỉnh từ 50 mm đến 150 mm theo yêu cầu của dự án. Chiều rộng hiệu dụng thường là 900 mm hoặc 1000 mm, trong đó 1000 mm được sử dụng cho các cấu hình dạng sóng. Chiều dài của tấm có thể đạt tới 15.000 mm, tùy thuộc vào điều kiện vận chuyển.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Cơ sở hoặc nhận xét |
|---|---|---|
| Tiêu chuẩn điều hành | GB/T 23932-2009 | Tấm bánh sandwich cách nhiệt mặt kim loại dùng trong xây dựng |
| Vật liệu đối mặt | Thép mạ màu / Thép mạ kẽm / Thép mạ Al-Zn | Độ dày 0,4–0,8 mm |
| Vật liệu cốt lõi | Len đá (sợi bazan) | Sợi vuông góc với bề mặt tấm; loại trừ nội dung xỉ xỉ |
| Mật độ lõi | 100–150 kg/m³ | Tiêu chuẩn 120 kg/m³ |
| Độ dẫn nhiệt | ≤0,043 W/(m·K) | Đo ở nhiệt độ môi trường |
| Sức mạnh trái phiếu | > 0,06 MPa | Giữa mặt và lõi |
| Khu vực bóc vỏ | ≥85% | Trên mỗi bề mặt bong tróc |
| Khả năng chịu tải uốn | ≥0,5 kN/m2 ở độ lệch L₀/250 | Yêu cầu tối thiểu tiêu chuẩn |
| Hiệu suất đốt cháy | Loại A (Không cháy) | GB 8624 Loại A (A1) |
| Đánh giá khả năng chống cháy | 50 mm ≥ 60 phút; 100 mm ≥ 120 phút; 150 mm ≥ 180 phút | Được xác minh bằng các thử nghiệm chống cháy |
| Độ dày chung | 50–150 mm | Có thể tùy chỉnh |
| Chiều rộng hiệu quả | 900–1000mm | Lưỡi và rãnh 900–1000 mm; tôn 1000mm |
Lõi len đá là vật liệu sợi vô cơ đáp ứng tiêu chuẩn không cháy GB 8624 Loại A (A1). Các thử nghiệm về khả năng chống cháy đã xác minh rằng tấm panel len đá dày 50 mm có thời gian chống cháy ít nhất là 60 phút, tấm 100 mm ít nhất là 120 phút và tấm 150 mm ít nhất là 180 phút. Lõi có thể chịu được nhiệt độ trên 1000°C. Nó không cháy, tan chảy hoặc tạo ra những giọt nóng chảy khi tiếp xúc với lửa và không thải ra khói độc. Hiệu suất này đáp ứng các yêu cầu bắt buộc về an toàn cháy nổ đối với vật liệu vỏ bọc tòa nhà, bao gồm cả những yêu cầu được quy định trong Quy tắc thiết kế phòng sạch. Một dự án mua sắm công của Tập đoàn khai thác Hoài Nam yêu cầu rõ ràng mức độ chống cháy Loại A đối với các tấm bánh sandwich len đá, phản ánh nhu cầu quan trọng về an toàn cháy nổ trong các ứng dụng công nghiệp.
Độ dẫn nhiệt của lõi bông đá dao động từ 0,040 W/(m·K) đến 0,048 W/(m·K), với giá trị không vượt quá 0,043 W/(m·K) ở nhiệt độ môi trường. Tấm sandwich panel len đá dày 100 mm có hệ số truyền nhiệt không quá 0,404 W/(m2·K), đáp ứng trực tiếp tiêu chuẩn quốc gia về giảm 75% mức tiêu thụ năng lượng của tòa nhà. Lõi len đá được sử dụng trong hệ thống tường và mái của dự án BASF Zhanjiang Verbund Site, giúp giảm hiệu quả sự truyền nhiệt giữa không gian bên trong và bên ngoài, đồng thời giảm mức tiêu thụ năng lượng trong khu vực nhà máy và văn phòng.
Độ bền liên kết giữa lớp phủ kim loại và lõi bông khoáng phải lớn hơn 0,06 MPa. Trong các thử nghiệm bóc tách, vật liệu lõi còn lại trên bề mặt kim loại phải được phân bố đều và bao phủ ít nhất 85% diện tích bề mặt được liên kết. Khi độ võng giữa nhịp đạt L₀/250 thì khả năng chịu tải uốn không được nhỏ hơn 0,5 kN/m2. Đối với một tấm bánh sandwich len đá chống cháy dày 100 mm, khả năng chịu tải uốn đo được đạt 2,68 kN/m2, vượt đáng kể yêu cầu tối thiểu. Mật độ lõi 120 kg/m³ và hướng sợi vuông góc với bề mặt tấm mang lại độ cứng kết cấu và hiệu suất uốn trong quá trình sử dụng lâu dài.
Cấu trúc sợi xốp của lõi len đá mang lại khả năng hấp thụ âm thanh có thể đo lường được. Tấm panel dày 50 mm đạt giá trị cách âm trọng số 29 dB, giúp giảm tiếng ồn trong nhà một cách hiệu quả do mưa hoặc mưa đá tác động lên mái nhà. Theo thử nghiệm ISO 354, hiệu suất tiêu âm đạt DELTA LA = 15,7 dB(A).
Tấm bánh sandwich len đá đã được xác nhận trong nhiều dự án thực tế. Cơ sở BASF Zhanjiang Verbund, cơ sở sản xuất tích hợp lớn thứ ba của Tập đoàn BASF trên toàn cầu, đã sử dụng rộng rãi hệ thống bảng điều khiển bánh sandwich len đá cho tường và mái nhà. Sản phẩm đã chứng tỏ khả năng chống chịu thời tiết và độ ổn định về cấu trúc trong điều kiện ven biển có độ ẩm cao, độ mặn cao và khả năng tiếp xúc với bão.
Các dự án khác, bao gồm công viên giải trí lớn ở Thượng Hải, tòa nhà cao tầng ở Bắc Kinh và các nhà máy công nghiệp ở Quảng Châu và Lạc Dương, đã sử dụng vật liệu này để cải thiện khả năng cách nhiệt, cách âm và an toàn cháy nổ.
Các dự án cải tạo mái nhà tại Tòa nhà Thương mại Yixing Yunxi và Nhà kho Jingtang bao gồm việc thay thế hoàn toàn mái nhà hiện có bằng các tấm bánh sandwich len đá và bổ sung hệ thống hỗ trợ kim loại để tăng cường kết cấu, cải thiện khả năng chịu tải tổng thể và khả năng chịu áp lực gió.
Lõi len đá không cháy và đạt được chỉ số chống cháy Loại A. Lõi polyurethane thường được xếp hạng B1 hoặc B2. Đối với các tòa nhà có yêu cầu an toàn cháy nổ cao, chẳng hạn như nhà máy công nghiệp, tòa nhà công cộng và phòng sạch, tấm bánh sandwich len đá là lựa chọn đáng tin cậy hơn.
Yêu cầu nhà cung cấp báo cáo thử nghiệm của bên thứ ba và kiểm tra các chỉ số chính như độ dẫn nhiệt, độ bền liên kết, diện tích bong tróc, mức chống cháy và hiệu suất đốt theo yêu cầu GB/T 23932-2009. Kiểm tra tại chỗ phải bao gồm độ phẳng bề mặt, độ đồng đều của lõi ở các cạnh cắt và không có vết trầy xước trên bề mặt.
Các tấm có lớp phủ PVDF hoặc HDP có thể tồn tại hơn 20 năm trong điều kiện sử dụng và bảo trì bình thường. Tuổi thọ sử dụng thực tế phụ thuộc vào sự ăn mòn của môi trường, tiếp xúc với tia cực tím, hư hỏng cơ học và các yếu tố khác. Kiểm tra và bảo trì thường xuyên có thể kéo dài thời gian phục vụ.
Đúng. Độ dày, chiều dài, màu mặt và loại lớp phủ của bảng có thể được tùy chỉnh. Nên xác nhận dung sai sản xuất, số lượng đặt hàng tối thiểu và thời gian giao hàng với nhà sản xuất trong giai đoạn thiết kế.
Nguyên liệu thô đầu vào được kiểm tra theo từng lô, bao gồm độ dày bề mặt, độ bám dính của lớp phủ, mật độ lõi và hướng sợi. Kiểm tra trong quá trình bao gồm kích thước, liên kết và chất lượng bề mặt. Thành phẩm được kiểm tra đóng gói, xếp chồng trước khi xuất xưởng. Tất cả các sản phẩm có thể được cung cấp báo cáo kiểm tra nhà máy theo GB/T 23932-2009. Báo cáo thử nghiệm loại của bên thứ ba cũng có sẵn theo yêu cầu của dự án.
