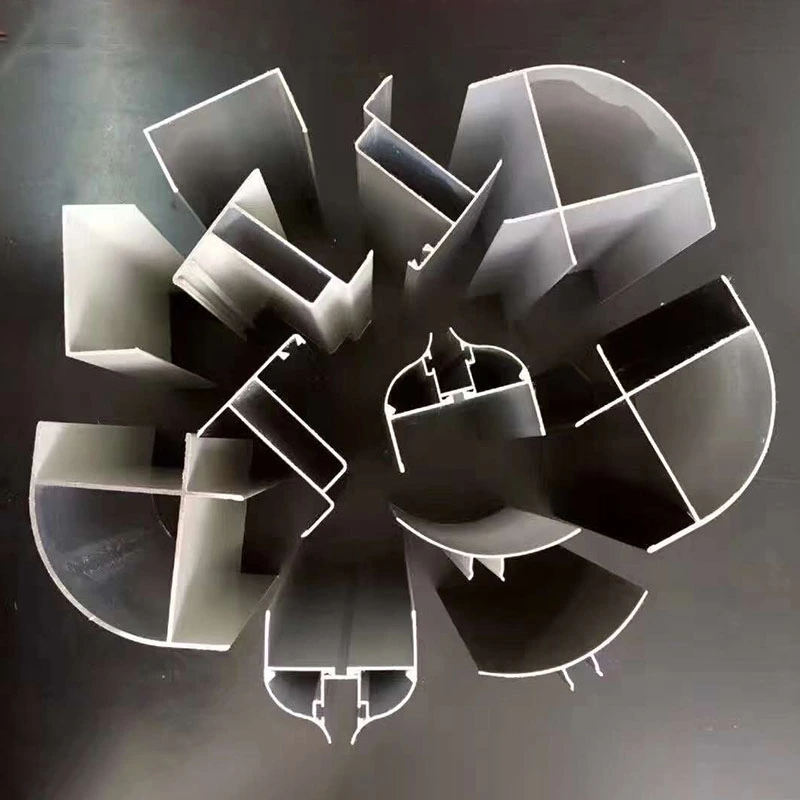

Phụ kiện nhôm phòng sạch hay còn gọi là nhôm định hình phòng sạch là các bộ phận chuyên dụng được thiết kế cho hệ thống bao vây môi trường được kiểm soát.Vật liệu xây dựng SENBOcung cấp các cấu hình này như một phần của dòng sản phẩm bảng điều khiển và phụ kiện phòng sạch, tập trung vào độ chính xác về kích thước, độ sạch bề mặt và khả năng tương thích mô-đun.
Các thanh định hình được sản xuất từ hợp kim nhôm-magiê-silic 6063-T5 bằng cách ép đùn ở nhiệt độ cao. Các lớp hoàn thiện bề mặt bao gồm anodizing, sơn điện di và sơn tĩnh điện, mỗi loại được chọn để chống ăn mòn và tạo lớp hoàn thiện mịn, không tạo bụi. Chiều dài hồ sơ tiêu chuẩn là 6 mét mỗi mảnh, có sẵn các thông số kỹ thuật cắt tùy chỉnh và phi tiêu chuẩn.
Về mặt chức năng, dòng sản phẩm bao gồm bốn loại chính: profile kết nối khung (I-profile, H-profile, T-profile), bịt kín và hoàn thiện (kênh chữ U, profile góc, profile bán kính bên trong và bên ngoài), profile cửa và cửa sổ (khung cửa, phần lá cửa, khung cửa sổ) và profile treo trần (kênh FFU, dầm treo chữ T, dầm treo "ly rượu").
Vật liệu cơ bản là hợp kim nhôm 6063-T5, mang lại sự cân bằng tốt về độ bền, độ dẻo dai và khả năng chống ăn mòn. Độ bền kéo dao động từ 150 đến 350 MPa. Anodizing tạo ra bề mặt cứng, chống mài mòn, dễ lau chùi và không làm bong các hạt. Lớp phủ bột cung cấp lớp hoàn thiện bền bỉ với nhiều màu sắc khác nhau, trong khi lớp phủ điện di mang lại độ phủ đồng đều ngay cả trên các cấu hình phức tạp.
Tất cả các phương pháp xử lý bề mặt đều được thiết kế để đáp ứng các yêu cầu về phòng sạch về khả năng tạo ra hạt thấp và khả năng chống lại các chất khử trùng thông thường. Bản thân hợp kim nhôm không độc hại, không mùi, có khả năng chống ẩm và phát triển nấm mốc, điều này đã được chứng minh qua việc sử dụng lâu dài trong phòng sạch công nghiệp điện tử, dược phẩm và thực phẩm.
Được tổng hợp từ các tiêu chuẩn ngành và dữ liệu sản phẩm của nhà cung cấp, bảng sau liệt kê các thông số kỹ thuật đại diện cho các danh mục hồ sơ phổ biến.
| Loại | Thông số kỹ thuật / mô hình đại diện | Sự miêu tả |
|---|---|---|
| Lớp vật liệu cơ bản | Hợp kim nhôm 6063-T5 | Hợp kim Al-Mg-Si; độ bền cao, độ dẻo dai tốt, chống ăn mòn |
| Kênh nhôm | Kênh dòng 50/75/100 | Chiều cao: 36,5 / 25 / 45 / 40 mm; độ dày: 0,8–1,5 mm |
| Góc nhôm | 25×25 / 35×35 / 40×40 / 50×50mm | Góc trong và góc ngoài; thông số kỹ thuật khác nhau có sẵn |
| Bán kính bên trong nhôm | R50 / R75 / R100 | Thông số bán kính; kết hợp với đế nhựa PVC |
| Nhôm I-Beam | Dòng I-Beam 50/75/100 | Được sử dụng để kết nối khung bảng điều khiển phòng sạch (keels) |
| Khung cửa sổ nhôm | Khung cửa sổ dòng 50/75 | Để cố định khung cửa sổ kính |
| Keel FFU | Dòng 50/75/100 | Hợp kim nhôm hình chữ T; được sử dụng trong hệ thống treo trần |
| Xử lý bề mặt | Anodizing/Sơn tĩnh điện/Điện di | Màu sắc tùy chỉnh; chống ăn mòn, không tạo bụi |
| Chiều dài | 6 mét mỗi mảnh | Hỗ trợ tùy chỉnh theo chiều dài và không chuẩn |
| Tiêu chuẩn điều hành | GB/T 23932-2009 | Dung sai kích thước, thành phần hóa học và tính chất cơ học đáp ứng tiêu chuẩn quốc gia |
Các phụ kiện nhôm phòng sạch được thiết kế dựa trên khái niệm mô-đun, với các thông số kỹ thuật phổ biến như dòng 40, 50 và 75. Chiều rộng khe kết nối và khoảng cách lỗ tuân theo kích thước tiêu chuẩn ngành và dung sai chiều rộng khe thường được kiểm soát trong phạm vi ±0,2 mm. Điều này đảm bảo lắp ráp nhanh chóng và chặt chẽ giữa các thành phần khác nhau. Xác minh lắp ráp tại nhà máy bao gồm kiểm tra độ kín của các kết nối, sự phối hợp về kích thước và khả năng tương thích của các cấu trúc bịt kín để các cấu hình không gây cản trở hoặc căn chỉnh sai sau khi lắp đặt.
Trong các môi trường có yêu cầu nghiêm ngặt về độ sạch, chẳng hạn như phòng sạch bán dẫn và xưởng sản xuất dược phẩm GMP, các mối nối từ tường đến tường và từ tường đến trần được hoàn thiện bằng lớp vỏ hợp kim nhôm có bán kính 50 mm (R50). Cấu hình cong giúp loại bỏ các góc 90 độ, giúp giảm tích tụ bụi và đơn giản hóa việc vệ sinh và khử trùng. Quá trình chuyển đổi suôn sẻ cũng giảm thiểu sự nhiễu loạn của luồng không khí, giúp duy trì luồng không khí phân lớp một chiều trong các vùng quan trọng. Các bộ phận ở góc được cố định vào các tấm tường bằng đinh tán mù, cho phép lắp đặt nhanh chóng mà không bị nhiễm các hạt liên quan đến hàn.
Khung lưới FFU (Bộ lọc quạt) là cấu trúc hỗ trợ chính cho hệ thống trần phòng sạch. Nó sử dụng các cấu hình hợp kim nhôm hình chữ T có độ bền cao được lắp ráp với các đầu nối tiêu chuẩn hóa (hai chiều, ba chiều, bốn chiều, v.v.). Hợp kim 6063-T5 giữ cho hệ thống nhẹ nhưng chắc chắn và mặt cắt ngang bao gồm các kênh chuyên dụng để định tuyến tiện ích. Các đầu nối được mạ kẽm để chống ăn mòn. Các mô-đun lưới tiêu chuẩn có độ mở bên trong 1180×580 mm, phù hợp với yêu cầu lắp đặt FFU.
Hệ thống treo bao gồm giới hạn an toàn 30% cho khả năng chịu tải. Khoảng cách giữa các móc treo được duy trì trong phạm vi 1200 mm và độ cân bằng của khung được giữ ở mức dung sai dưới 1 mm trên mét. So với khung hàn truyền thống, phương pháp lắp ráp sẵn này giúp giảm hơn 30% thời gian xây dựng và cải thiện hiệu quả bảo trì tiếp theo lên 50%.
Sau khi anodizing hoặc sơn tĩnh điện, bề mặt của các cấu hình này mịn màng, không có gờ và có khả năng chống bám bụi. Các rãnh tiền chế cho phép lắp đặt các thành phần phi kim loại như dải bịt kín, nắp PVC và tấm bảo vệ góc bằng nhựa, giúp tăng cường khả năng chống bụi và kín khí. Bản thân vật liệu hợp kim nhôm không độc hại, không mùi, chống ăn mòn và chống ẩm, với hiệu suất lâu dài đã được chứng minh trong môi trường phòng sạch trên nhiều ngành công nghiệp.
1. Tính chất vật liệu đáng tin cậy.Hợp kim nhôm 6063-T5 mang lại kết cấu đồng đều và độ bền kéo 150–350 MPa. Tuổi thọ thiết kế ít nhất là 15 năm trong điều kiện phòng sạch bình thường.
2. Dung sai chính xác cho việc lắp ráp chặt chẽ.Dung sai chiều rộng khe được duy trì trong phạm vi ± 0,2 mm. Thiết kế mô-đun và các giao diện được tiêu chuẩn hóa đảm bảo sự phù hợp chặt chẽ với các vật liệu bổ sung như tấm phòng sạch và dải đệm kín.
3. Bề mặt nhẵn, không tạo bụi.Các phương pháp xử lý bề mặt bao gồm anodizing, điện di và sơn tĩnh điện tạo ra lớp sơn mịn, không xốp, chống ăn mòn và dễ lau chùi. Điều này đáp ứng các yêu cầu về phòng sạch để giải phóng hạt thấp.
4. Phạm vi sản phẩm toàn diện.Sê-ri này bao gồm các cấu hình kênh, cấu hình góc, cấu hình góc bán kính, khung cửa và cửa sổ và hệ thống lưới FFU. Kích thước tùy chỉnh và hình dạng đặc biệt có thể được sản xuất theo yêu cầu.
5. Lắp ráp mô-đun và tái sử dụng.Các cấu hình được lắp ráp bằng cách sử dụng các kết nối bắt vít và đinh tán, loại bỏ nhu cầu hàn. Điều này cho phép cài đặt, tháo gỡ và tái sử dụng nhanh chóng khi cần thay đổi bố cục.
Đối với kết nối bảng tường:Cấu hình dầm chữ I và dầm chữ H được sử dụng làm đầu nối trung gian giữa các tấm. Xác minh rằng chiều rộng khe cấu hình khớp với độ dày cạnh của bảng điều khiển trước khi lắp đặt. Siết chặt các ốc vít đều nhau để tránh các khoảng trống.
Để hoàn thiện góc:Sử dụng biên dạng có bán kính R50 hoặc lớn hơn tại các điểm nối tường với tường và từ tường đến trần để loại bỏ bẫy bụi. Nên sử dụng đinh tán mù thay vì vít để có vẻ ngoài sạch sẽ hơn và giảm ô nhiễm hạt.
Đối với trần lưới FFU:Đảm bảo rằng khoảng cách móc treo không vượt quá 1200 mm và khung được cân bằng trong phạm vi 1 mm trên mét. Độ mở lưới 1180×580 mm là tiêu chuẩn cho các mô-đun FFU, nhưng có thể đáp ứng các kích thước tùy chỉnh.
Đối với khung cửa và cửa sổ:Chọn cấu hình phù hợp với độ dày tấm phòng sạch. Xác minh rằng rãnh bịt kín có tương thích với miếng đệm hoặc chất bịt kín dự định hay không. Sau khi lắp đặt, hãy kiểm tra xem cửa hoặc cửa sổ có hoạt động trơn tru mà không bị kẹt hay không.
1.Phòng sạch điện tử và bán dẫn: kết nối và cố định cho các tấm tường và trần nhà, cũng như hệ thống trần lưới FFU.
2.Cơ sở sản xuất dược phẩm sinh học đạt tiêu chuẩn GMP: Các biên dạng góc bán kính R50 để bịt kín các góc bên trong và bên ngoài, loại bỏ các vùng chết bám bụi.
3.Phòng mổ bệnh viện và khu ICU: lắp đặt khung cửa và cửa sổ, ứng dụng bịt kín khí.
4.Phòng sạch chế biến thực phẩm: kết nối bảng điều khiển phòng sạch, bịt kín kênh sàn và lắp đặt lưới trần.
5.Khu vực sạch trong phòng thí nghiệm: lắp ráp khung, tích hợp đường dây tiện ích và niêm phong.
Đối với các cơ sở đạt tiêu chuẩn GMP dược phẩm, chất hoàn thiện được anod hóa hoặc sơn tĩnh điện thường được sử dụng vì chúng không xốp, dễ làm sạch và có khả năng chống lại các chất khử trùng thông thường. Lớp phủ điện di có thể được chỉ định cho các cấu hình có hình dạng phức tạp trong đó cần có lớp phủ đồng đều.
Các biên dạng góc bán kính thường được bảo đảm bằng đinh tán mù. Phương pháp này cung cấp một kết nối an toàn đồng thời tránh nhiệt, khói và ô nhiễm hạt liên quan đến hàn. Các đinh tán được lắp đặt từ bên trong, để lại bề mặt bên ngoài nhẵn, dễ lau chùi.
Đúng. Chiều dài tiêu chuẩn là 6 mét, nhưng các cấu hình có thể được cắt theo chiều dài quy định tại nhà máy. Mặt cắt ngang không chuẩn cũng có thể được sản xuất bằng cách sử dụng khuôn ép đùn tùy chỉnh, tùy thuộc vào số lượng đặt hàng tối thiểu và cân nhắc về thời gian thực hiện.
Hầu hết các nhà sản xuất bảng điều khiển phòng sạch đều thiết kế bảng của họ để phù hợp với chiều rộng khe cấu hình tiêu chuẩn công nghiệp. Trước khi đặt hàng, hãy xác nhận rằng độ dày cạnh của bảng và chiều rộng khe biên dạng có tương thích hay không. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp bản vẽ kích thước và mẫu để xác minh.
Hệ thống lưới FFU được thiết kế với giới hạn an toàn 30% vượt quá tải dự kiến, bao gồm trọng lượng của các bộ FFU, tấm trần và bất kỳ tải dịch vụ nào. Khoảng cách móc treo được duy trì trong phạm vi 1200 mm để phân bổ tải trọng đều. Để tính toán tải cụ thể, vui lòng cung cấp cấu hình trần và trọng lượng FFU cho nhóm kỹ thuật của chúng tôi.
Công ty TNHH Công nghệ Vật liệu Xây dựng Thiên Tân SENBO là nhà sản xuất phụ kiện nhôm phòng sạch, cửa phòng sạch, tấm phòng sạch bằng polystyrene và các sản phẩm vỏ bọc kim loại khác. Cơ sở sản xuất của chúng tôi đặt tại Khu phát triển kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc, được trang bị dây chuyền sản xuất tự động và quy trình kiểm tra chất lượng bốn giai đoạn. Để biết thêm thông tin về nhà máy của chúng tôi, các chứng chỉ, khả năng thử nghiệm và tài liệu tham khảo dự án, vui lòng truy cậpVề chúng tôitrang hoặcliên hệ với nhóm kỹ thuật của chúng tôi.
