Tấm phòng sạch bằng thép không gỉ, còn được gọi là tấm thanh lọc, là tấm có cấu trúc bánh sandwich được sản xuất thông qua quy trình tổng hợp.Vật liệu xây dựng SENBOcung cấp các tấm này cho các môi trường được kiểm soát trong các ngành công nghiệp dược phẩm, y tế, điện tử và thực phẩm, tập trung vào khả năng tương thích vật liệu và hiệu suất lâu dài.
Các tấm bao gồm vật liệu kim loại và lõi chức năng. Các tùy chọn bề mặt bao gồm thép mạ màu, thép không gỉ, hợp kim nhôm và hợp kim titan-kẽm, với độ dày điển hình là 0,4–0,8 mm. Lớp phủ bề mặt bao gồm PE (polyester), PVDF (fluorocarbon) và HDP (polyester có độ bền cao). Vật liệu ốp mặt được thiết kế để đạt được hệ số phản xạ ánh sáng từ 0,6–0,8, giúp duy trì điều kiện ánh sáng ổn định bên trong phòng sạch.

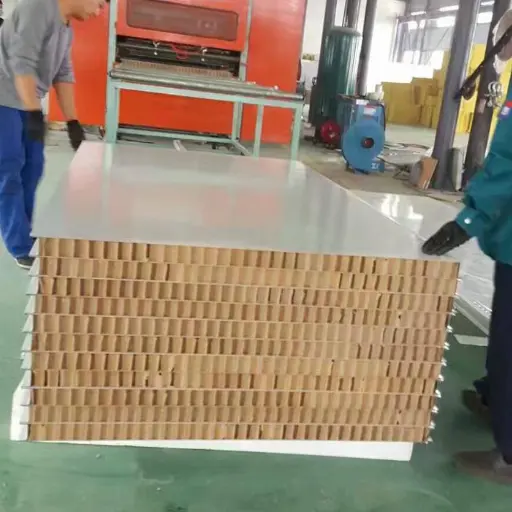

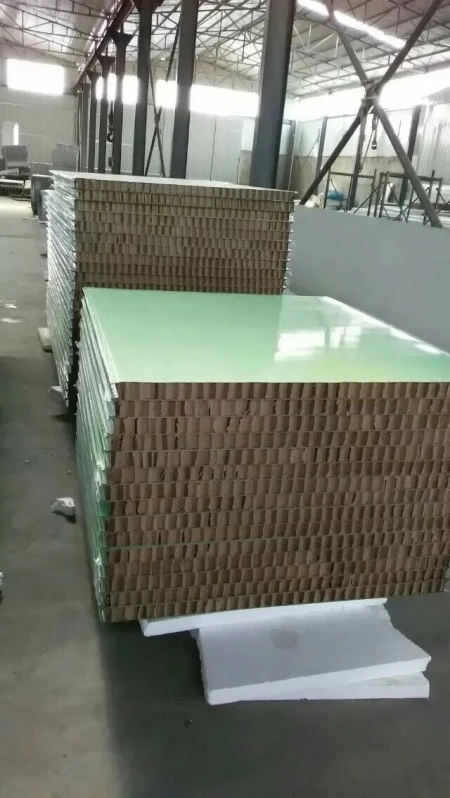

Đối với các sản phẩm có chức năng kháng khuẩn, chất kháng khuẩn được tích hợp vào lớp phủ. Các tác nhân này nhằm mục đích ức chế sự phát triển của các vi khuẩn gây bệnh thông thường như Staphylococcus aureus, Escherichia coli và Pseudomonas aeruginosa. Vật liệu cốt lõi được lựa chọn dựa trên mức độ chống cháy, yêu cầu về độ bền và nhu cầu chức năng, với các tùy chọn bao gồm len đá, len đá magie thủy tinh, tổ ong nhôm, tổ ong giấy, magie oxysulfate, len đá biến tính silicon và thạch cao.
Bảng sau đây so sánh các đặc tính chính của ba vật liệu lõi thường được sử dụng cho tấm dày 50 mm. Tất cả các giá trị đều dựa trên cấu hình thử nghiệm tiêu chuẩn trong phòng thí nghiệm; hiệu suất thực tế có thể thay đổi tùy theo điều kiện lắp đặt và xây dựng bảng điều khiển.
| Loại vật liệu cốt lõi | Mật độ lõi | Trọng lượng bảng (50 mm) | Khả năng chịu tải uốn (50 mm) | Đánh giá khả năng chống cháy | tính kỵ nước |
|---|---|---|---|---|---|

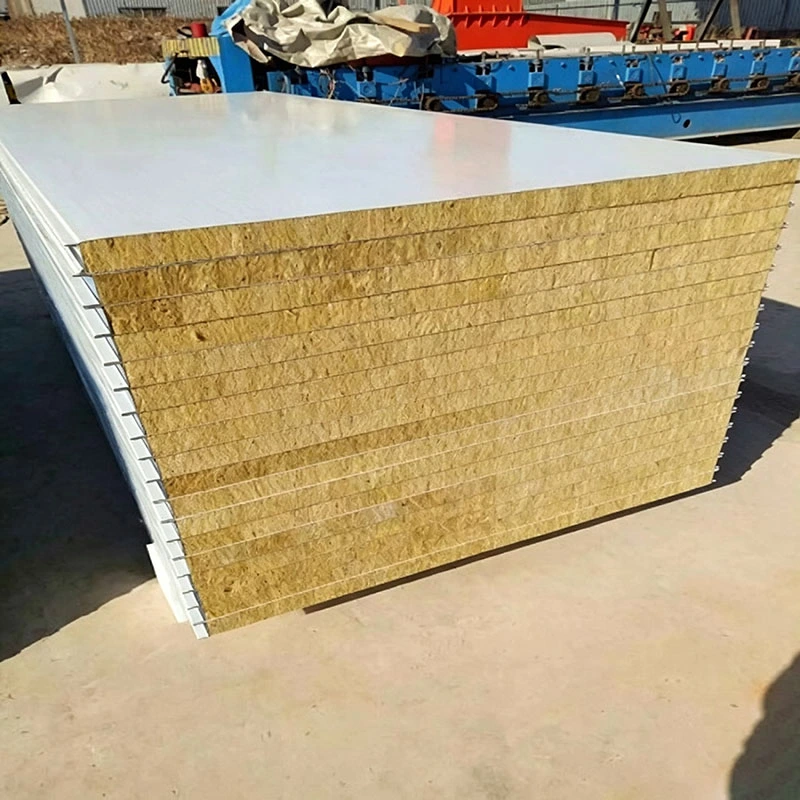

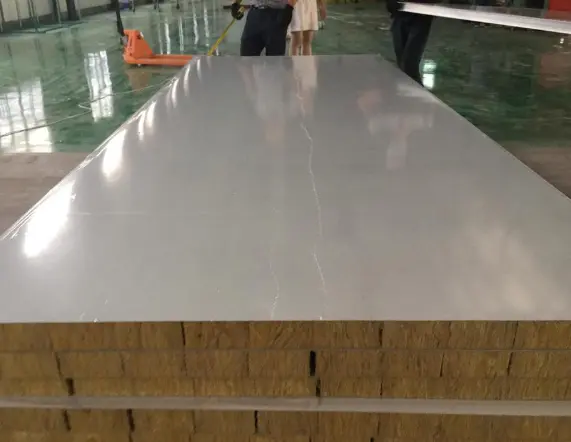

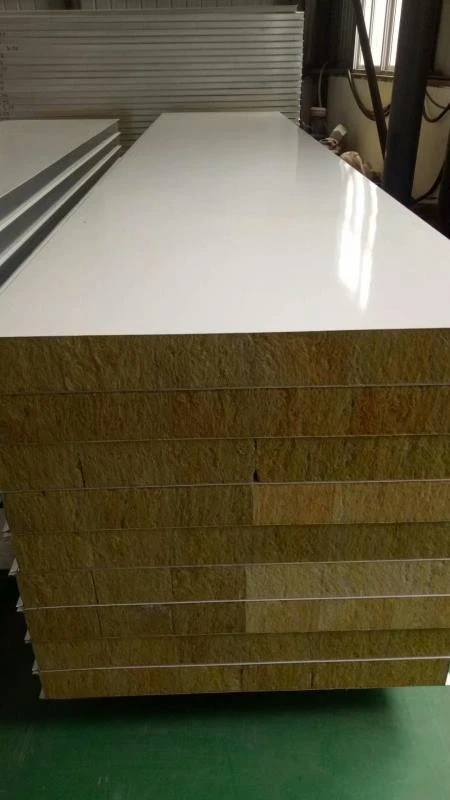

| len đá | 100–120 kg/m³ | 15–16 kg/m2 | 1,1 kN/m2 | 30 phút | ≥98% |
| Len đá thủy tinh-magiê | — | 17–23 kg/m2 | 1,25 kN/m2 | 60 phút | — |
| Tổ ong nhôm | — | 10–15 kg/m2 | 1,0 kN/m2 | 41 phút | — |
Giá trị chống cháy đề cập đến tấm 50 mm trong cấu hình tường tiêu chuẩn được thử nghiệm theo phương pháp thử lửa có liên quan. Báo cáo thử nghiệm có sẵn theo yêu cầu.
Chiều rộng bảng tiêu chuẩn là 980 mm và 1180 mm đối với loại kết nối trung tâm và 950 mm và 1150 mm đối với loại lưỡi và rãnh. Các tùy chọn độ dày là 50 mm, 75 mm, 100 mm và 150 mm, có sẵn tùy chỉnh. Chiều dài tấm tường dao động từ 100 mm đến 9000 mm, trong khi chiều dài tấm trần dao động từ 100 mm đến 3500 mm.
Hai dạng cấu trúc chính được sử dụng. Các tấm "hộp" kết nối trung tâm có các cạnh thép mạ kẽm hình chữ Z được nhúng sẵn ở cả bốn phía và được kết nối bằng các cấu hình nhôm hình chữ H. Các tấm lưỡi và rãnh sử dụng kết nối khóa liên động đực-cái để tạo ra mối nối chặt chẽ hơn. Việc lựa chọn giữa các hình thức này phụ thuộc vào hình thức bên ngoài của mối nối, hiệu suất bịt kín và trình tự lắp đặt được yêu cầu.
Theo Quy tắc thiết kế phòng sạch dược phẩm (GB 50457-2019), hệ thống vách ngăn phải chịu được chênh lệch áp suất 100 Pa và hệ thống trần phải có khả năng chịu tải ít nhất 120 kg/m2. Trong các xưởng sản xuất và dây chuyền sản xuất vắc xin đạt tiêu chuẩn GMP, bề mặt tấm cũng phải chống được axit, kiềm, phun muối và các chất khử trùng như hydro peroxide bay hơi (VHP). Điều này đảm bảo độ bền lâu dài theo các quy trình khử trùng thường xuyên.
Không gian sạch sẽ y tế như phòng mổ và phòng ICU yêu cầu bề mặt tấm dày đặc, nhẵn với các khớp nối kín để ngăn chặn sự tích tụ bụi và sự phát triển của vi khuẩn. Ví dụ, trong một số dự án phòng mổ, các tấm phòng sạch kháng khuẩn được chỉ định để hỗ trợ môi trường có ít vi khuẩn. Các tấm phủ trước vô cơ với chất nền canxi silicat và lớp phủ bề mặt polyester là một lựa chọn cho những môi trường đòi hỏi khắt khe này, thường có ở dạng tấm 1220×2440×6 mm.
Các cơ sở chế biến thực phẩm và bếp ăn trung tâm phải đáp ứng các yêu cầu về kháng khuẩn, chống nấm mốc theo GB 50687-2011. Các tấm phòng sạch trong những môi trường này phải chịu được việc vệ sinh thường xuyên và giúp duy trì khu vực sản xuất hợp vệ sinh. Bề mặt nhẵn, không xốp giúp đơn giản hóa việc vệ sinh và giảm nguy cơ ô nhiễm.
Các cơ sở sản xuất chip và bảng hiển thị có các yêu cầu chống tĩnh điện cụ thể theo GB 50472-2008. Trong các khu vực sản xuất cốt lõi, nên sử dụng hệ thống vách ngăn có thể tháo rời, không chứa silicone để cho phép tiếp cận thiết bị và điều chỉnh quy trình mà không tạo ra ô nhiễm dạng hạt.
Khu vực sạch trong phòng thí nghiệm yêu cầu bề mặt tường chống lại thuốc thử hóa học và duy trì ổn định theo thời gian. Các tấm được kết nối bằng nhôm định hình và thiết kế lồng vào nhau liền mạch giúp duy trì tính toàn vẹn của mối nối và ngăn ngừa bụi tích tụ. Một số dự án phòng thí nghiệm lớn đã sử dụng loại tấm này để ốp tường bên ngoài, nơi cần có khả năng kháng hóa chất.
Các thông số sau đây dựa trên tiêu chuẩn sản xuất và tiêu chuẩn thử nghiệm có liên quan. Báo cáo thử nghiệm và giấy chứng nhận có sẵn theo yêu cầu. Vui lòng tham khảo báo cáo thử nghiệm thực tế để biết phiên bản tiêu chuẩn cụ thể và cấu hình thử nghiệm.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú / Cơ sở tiêu chuẩn |
|---|---|---|
| Vật liệu đối mặt | Thép mạ màu / Thép không gỉ / Hợp kim nhôm / Titan-kẽm | Độ dày: 0,4–0,8 mm |
| Lớp phủ bề mặt | PE / PVDF / HDP | Độ phản xạ ánh sáng: 0,6–0,8 |
| Loại vật liệu cốt lõi | Len đá / Len đá thủy tinh-magiê / Tổ ong nhôm / Tổ ong giấy / MOS, v.v. | Được lựa chọn dựa trên yêu cầu về lửa và sức mạnh |
| Độ dày của tấm | 50/75/100/150mm | Có thể tùy chỉnh |
| Chiều rộng bảng điều khiển | Khớp trung tâm: 980/1180 mm; Lưỡi và rãnh: 950 / 1150 mm | Có thể tùy chỉnh |
| Công suất uốn của tấm len đá | ≥1,1 kN/m2 (50 mm) | Phương pháp thử nghiệm có sẵn theo yêu cầu |
| Tấm Rock Wool kỵ nước | ≥98% | |
| Hiệu suất đốt cháy | Loại A (A1) cho lõi len đá | Mỗi GB 8624 (phiên bản hiện tại) |
| Chỉ số chống cháy (50 mm) | Len đá: 30 phút; Len đá thủy tinh-magiê: 60 phút; Tổ ong nhôm: 41 phút | Dựa trên các thử nghiệm chữa cháy tiêu chuẩn; chi tiết cấu hình trong báo cáo |
| Cách âm (50 mm) | Len đá: 25 dB; Len đá thủy tinh-magiê: 30 dB | |
| Công suất tải trần | ≥120 kg/m2 | Yêu cầu phòng sạch dược phẩm |
| Hệ số truyền nhiệt | 50 mm: .90,95 W/(m2·K); 75 mm: .60,6; 100 mm: .50,5 | |
| Độ lệch độ phẳng | 2 mm | |
| Sự khác biệt màu sắc | .80,8 NBS (cùng phòng) |

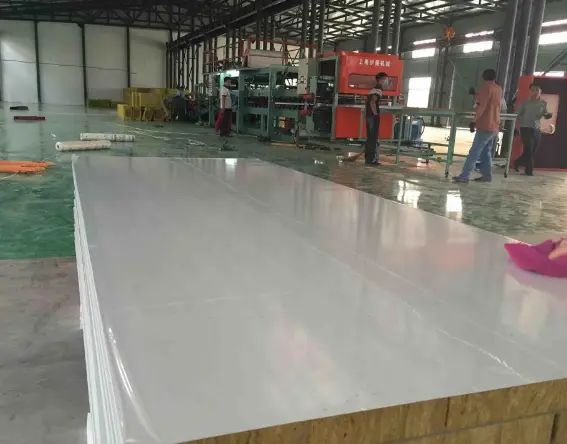

Vật liệu xây dựng SENBO sản xuất tấm phòng sạch trên dây chuyền tự động. Quy trình sản xuất bao gồm chuẩn bị bề mặt kim loại, cắt và đặt lõi, bôi keo, ép nóng, dán cạnh và cắt tỉa cuối cùng. Mỗi lô hàng đều được kiểm tra độ chính xác về kích thước, độ phẳng bề mặt, độ bền liên kết và chất lượng lớp phủ trước khi vận chuyển.
Nhóm kiểm soát chất lượng của chúng tôi thực hiện kiểm tra vật liệu đầu vào trên cuộn thép và vật liệu lõi, kiểm tra trong quá trình cán màng và kiểm tra lần cuối các tấm hoàn thiện. Báo cáo thử nghiệm về hiệu suất đốt, độ dẫn nhiệt và các thông số quan trọng khác có thể được cung cấp kèm theo lô hàng.
Để chuẩn bị báo giá chính xác, vui lòng cung cấp các thông tin sau cùng với yêu cầu của bạn:
1.Ứng dụng bảng điều khiển: hệ thống tường hoặc trần.
2.Độ dày và chiều rộng của bảng yêu cầu.
3.Đối mặt với vật liệu và độ dày.
4.Ưu tiên vật liệu cốt lõi (len đá, len đá thủy tinh-magiê, tổ ong nhôm, v.v.).
5.Yêu cầu về mức độ chống cháy (Loại A, B1 hoặc thời gian chống cháy cụ thể).
6.Phân loại phòng sạch hoặc tiêu chuẩn ngành (dược phẩm, điện tử, thực phẩm, v.v.).
7.Yêu cầu chống tĩnh điện (nếu có).
8.Các quy trình tiếp xúc với hóa chất hoặc khử trùng (ví dụ: VHP, gốc clo).
9.Yêu cầu tải trần (nếu có).
10.Ưu tiên loại kết nối: kết nối trung tâm hoặc lưỡi và rãnh.
11.Yêu cầu về cửa, cửa sổ hoặc mở.
12.Vị trí dự án và số lượng dự kiến.
1.Hệ thống vách ngăn và trần sạch cho xưởng sản xuất dược phẩm sinh học và dây chuyền sản xuất vắc xin đạt tiêu chuẩn GMP.
2.Cấu trúc bao vây cho phòng mổ bệnh viện, ICU và khu cách ly áp suất âm.
3.Phòng sạch dành cho thiết bị điện tử, chất bán dẫn và sản xuất chip.
4.Hệ thống bao vây cho phòng sạch chế biến thực phẩm, cơ sở sản xuất sữa và nhà bếp trung tâm.
5.Khu vực sạch trong phòng thí nghiệm, sản xuất dụng cụ chính xác và môi trường sạch trong ngành hàng không vũ trụ.
Các tấm kết nối trung tâm sử dụng các cấu hình nhôm hình chữ H và có bề mặt phẳng, liên tục. Các tấm lưỡi và rãnh sử dụng các cạnh lồng vào nhau để tạo ra sự bịt kín chặt hơn và thường được ưu tiên khi tính toàn vẹn của mối nối là rất quan trọng. Quyết định phụ thuộc vào yêu cầu niêm phong, trình tự lắp đặt và sở thích thẩm mỹ.
Vui lòng cung cấp ứng dụng bảng điều khiển (tường hoặc trần), độ dày, chiều rộng, vật liệu ốp mặt, vật liệu lõi, yêu cầu về mức độ chống cháy, phân loại phòng sạch, bất kỳ nhu cầu chống tĩnh điện hoặc kháng hóa chất nào, loại kết nối và vị trí dự án. Một danh sách kiểm tra chi tiết được cung cấp ở trên.
Độ dày tấm và mật độ lõi cao hơn thường làm tăng độ cứng uốn và khả năng chịu tải. Đối với trần dược phẩm, thường yêu cầu khả năng chịu tải ít nhất là 120 kg/m2. Nhóm kỹ thuật của chúng tôi có thể giúp chọn cấu hình đáp ứng các điều kiện tải và nhịp cụ thể của bạn.
Chúng tôi có thể cung cấp các báo cáo thử nghiệm về hiệu suất đốt cháy (GB 8624), khả năng chống cháy, độ dẫn nhiệt, khả năng uốn và hiệu quả kháng khuẩn (nếu có). Giấy chứng nhận vật liệu cho mặt thép và vật liệu lõi cũng có sẵn. Vui lòng nêu rõ các yêu cầu về tài liệu của bạn khi đặt hàng.
Trong nhiều trường hợp, cùng một loại tấm trần có thể được sử dụng cho tường và trần nhà, nhưng chiều dài tối đa của tấm trần thường ngắn hơn (3500 mm) để kiểm soát độ võng. Tấm trần cũng có thể yêu cầu khả năng uốn cao hơn. Nhóm kỹ thuật của chúng tôi có thể xác nhận xem một cấu hình có đáp ứng được cả hai ứng dụng hay không.
Công ty TNHH Công nghệ Vật liệu Xây dựng Thiên Tân SENBO là nhà sản xuất tấm phòng sạch, tấm phòng sạch thủ công, tấm phòng sạch len đá, cửa phòng sạch và các sản phẩm vỏ bọc kim loại khác. Cơ sở sản xuất của chúng tôi đặt tại Khu phát triển kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc, được trang bị dây chuyền sản xuất tự động và quy trình kiểm tra chất lượng bốn giai đoạn. Để biết thêm thông tin về nhà máy của chúng tôi, các chứng chỉ, khả năng thử nghiệm và tài liệu tham khảo dự án, vui lòng truy cậpVề chúng tôitrang hoặcliên hệ với nhóm kỹ thuật của chúng tôi.
