Tấm phòng sạch thủ công, còn được gọi là tấm composite thủ công, là vật liệu bao vây được sản xuất thông qua lắp ráp thủ công khung bên trong thay vì xử lý dây chuyền sản xuất liên tục.Vật liệu xây dựng SENBOcung cấp các tấm này cho các dự án phòng sạch đòi hỏi độ chính xác kích thước cao, độ phẳng bề mặt và độ kín của mối nối.
Các tấm này có cấu trúc bánh sandwich tổng hợp với mặt bằng thép phủ màu cấp phòng sạch ở cả hai mặt (dày 0,4–0,8 mm, có sẵn thép không gỉ theo yêu cầu) và vật liệu lõi chức năng. Chu vi được bịt kín bằng khung dải thép mạ kẽm. Sự khác biệt chính so với các tấm được chế tạo bằng máy là quy trình lắp ráp thủ công, cho phép kiểm soát chặt chẽ hơn việc căn chỉnh khung và khớp nối. Điều này làm cho các tấm đặc biệt phù hợp với môi trường có độ kín khít và yêu cầu thẩm mỹ nghiêm ngặt.
Một số tùy chọn cốt lõi có sẵn, mỗi tùy chọn được chọn cho các yêu cầu về mức độ cháy, cường độ và ngân sách khác nhau.
Lõi hỗn hợp len đá/thủy tinh-magiê (MGO):Sử dụng len đá kỵ nước (mật độ 100–140 kg/m³, độ dẫn nhiệt ≤0,043 W/(m·K), tính kỵ nước ≥98%) được ép một hoặc cả hai mặt bằng tấm gia cố bằng thủy tinh-magiê. Cấu hình MGO hai mặt mang lại khả năng chống cháy cao nhất.
Lõi magie oxysulfate (MOS):Có chỉ số chống cháy loại A1, độ hấp thụ nước ≤0,8% và khả năng chịu nhiệt độ cao trên 1200°C. Nó kết hợp khả năng chống cháy và chống ẩm với cấu hình nhẹ.
Lõi đá silic (bông đá biến tính):Mật độ xấp xỉ 80 kg/m³, với chỉ số cháy loại A và nhiệt độ chống cháy vượt quá 1000°C.
Lõi tổ ong bằng giấy hoặc nhôm:Nhẹ và độ bền cao, thích hợp cho các ứng dụng có giới hạn về trọng lượng bản thân hoặc yêu cầu khắt khe về độ phẳng bề mặt.
Các tùy chọn độ dày của bảng điều khiển bao gồm 50 mm, 75 mm và 100 mm, với khả năng tùy chỉnh có sẵn từ 30 mm đến 200 mm. Chiều rộng tiêu chuẩn là 980 mm và 1180 mm, chiều rộng không chuẩn có thể được sản xuất theo yêu cầu. Chiều dài tấm tường lên tới 6000 mm, trong khi chiều dài tấm trần được giới hạn ở 3000 mm.

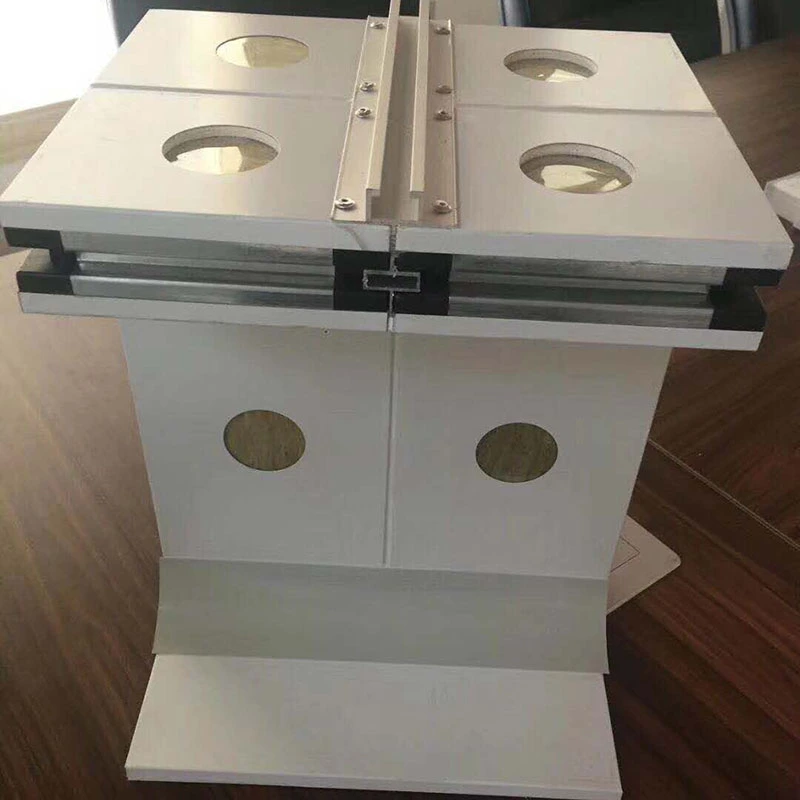

Các phương pháp kết nối bao gồm cấu hình khớp chữ H, lưỡi và rãnh, khóa liên động và cấu hình khớp "ba nữ một nam". Sự lựa chọn phụ thuộc vào trình tự cài đặt, yêu cầu niêm phong và liệu việc tháo gỡ trong tương lai có được dự kiến hay không.
Sản phẩm tuân thủ GB/T 23932-2009 (tấm cách nhiệt mặt kim loại dành cho các tòa nhà) và JC/T 2761-2023 (yêu cầu kỹ thuật về hiệu suất thanh lọc của tấm trang trí có chức năng thanh lọc).
An toàn cháy nổ là vấn đề cốt lõi trong kỹ thuật phòng sạch. Tùy thuộc vào vật liệu lõi, xếp hạng hiệu suất đốt cháy có thể đạt đến Loại A hoặc Loại A1. Giới hạn chống cháy khác nhau tùy theo cấu hình: tấm 50 mm với một lớp MGO duy nhất và bông khoáng đạt được ít nhất 1 giờ; Tấm 50 mm với hai lớp MGO đạt được ít nhất 2 giờ; và tấm 100 mm với lớp MGO kép đạt ít nhất 4 giờ. Tấm magiê oxysulfate chịu được nhiệt độ cao vượt quá 1200°C mà không thải ra khói độc.
Đối với dự án Khu công nghiệp y tế kỷ nguyên mới Yên Đài (tổng vốn đầu tư 2 tỷ RMB, rộng 278.300 m2), các tấm thủ công bằng len đá MGO kép đã được chọn cho xưởng sản xuất thực phẩm bổ sung sức khỏe, xưởng sản xuất hóa chất hàng ngày và trung tâm R&D/thử nghiệm. Tổng diện tích ứng dụng là khoảng 26.000 m2. Công trình sử dụng khung thép hình cánh cung mạ kẽm 0,8 mm và hệ thống góc chuyên dụng. Tài liệu dự án và hình ảnh có sẵn theo yêu cầu.
Lớp gia cố MGO tổng hợp và khung chu vi bằng thép mạ kẽm giúp các tấm này có khả năng chịu tải uốn và chống va đập cao hơn so với các tấm chế tạo bằng máy. Thử nghiệm cho thấy khả năng uốn ít nhất là 0,5 kN/m2 đối với tấm tường và 1,2 kN/m2 đối với tấm trần, được đo ở độ lệch L₀/250.
Độ phẳng bề mặt được duy trì ở mức 0,5 mm hoặc cao hơn, hỗ trợ các yêu cầu hoàn thiện nghiêm ngặt của kỹ thuật phòng sạch và giúp các tấm luôn phẳng trong quá trình sử dụng lâu dài.
Bề mặt kim loại dày đặc và lõi bông khoáng kỵ nước (độ chống thấm nước ≥98%) giữ cho các tấm không bị hấp thụ độ ẩm và nấm mốc phát triển trong môi trường phòng sạch có độ ẩm cao. Lõi magiê oxysulfate có tỷ lệ hấp thụ nước từ 0,8% trở xuống và không bị biến dạng sau tám giờ ngâm trong nước. Lớp hỗn hợp MGO tăng thêm khả năng chống ẩm và có đặc tính kháng khuẩn tự nhiên.
Độ dẫn nhiệt của lõi bông đá dao động từ 0,035 đến 0,043 W/(m·K), tùy thuộc vào loại lõi cụ thể. Việc xử lý kỵ nước giúp duy trì hiệu suất cách nhiệt ổn định trong điều kiện nhiệt độ và độ ẩm không đổi, giảm mức tiêu thụ năng lượng HVAC.
Cấu trúc lắp ráp bằng tay cho phép tháo và lắp lại các tấm riêng lẻ mà không bị hư hại. Điều này rất hữu ích khi thiết bị cần được di dời, các quy trình được điều chỉnh hoặc cần phải cấu hình lại không gian sau khi xây dựng ban đầu. Các tấm cũng có thể được tùy chỉnh với các góc cong, ống dẫn nhúng, lỗ cắt sẵn và cửa sổ tích hợp, giúp giảm quá trình xử lý thứ cấp tại chỗ và giúp duy trì hình thức tổng thể của hệ thống phòng sạch.
Các thông số sau đây dựa trên tiêu chuẩn sản xuất và tiêu chuẩn thử nghiệm có liên quan. Báo cáo thử nghiệm có sẵn theo yêu cầu.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú / Cơ sở tiêu chuẩn |
|---|---|---|
| Vật liệu bảng | Thép mạ màu cấp phòng sạch / Thép không gỉ / Thép mạ kẽm | Độ dày: 0,3–0,8 mm; tùy chỉnh hai mặt |
| Loại vật liệu cốt lõi | Len đá, len đá MGO đơn/đôi, MOS, đá silic, tổ ong | Được lựa chọn dựa trên yêu cầu về lửa và sức mạnh |
| Mật độ lõi (len đá) | 80–140 kg/m³ | Tính kỵ nước: ≥98% |
| Độ dẫn nhiệt | 0,035–0,043 W/(m·K) | Phụ thuộc vào loại lõi |
| Độ dày của tấm | 50 / 75 / 100 mm (có thể tùy chỉnh: 30–200 mm) | |
| Chiều rộng bảng điều khiển | 980 mm, 1180 mm (tiêu chuẩn) | Kích thước không chuẩn có sẵn |
| Chiều dài tấm tường | 6000mm | |
| Chiều dài tấm trần | 3000mm | |
| Hiệu suất đốt cháy | Loại A/A1 (không cháy) | Đã thử nghiệm trên mỗi GB 8624-2012 |
| Giới hạn chống cháy | MGO đơn 50 mm: ≥1 h; đôi MGO 50 mm: ≥2 h; đôi MGO 100 mm: ≥4 h | Dựa trên các thử nghiệm cháy tiêu chuẩn |
| Công suất uốn của tấm tường | ≥0,5 kN/m2 | Ở độ lệch L₀/250 |
| Công suất uốn tấm trần | ≥1,2 kN/m2 | Ở độ lệch L₀/250 |
| Hấp thụ nước (lõi MOS) | .80,8% | Không bị biến dạng sau 8 giờ ngâm |
| Tiêu chuẩn điều hành | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Tài liệu phù hợp có sẵn |
Đối với phân xưởng GMP dược phẩm và dây chuyền sản xuất vắc xin:Tấm len đá Double-MGO có độ dày 100 mm thường được chỉ định cho các vùng cháy nơi yêu cầu thời gian hoạt động là 4 giờ. Xác nhận rằng vật liệu cốt lõi và bề mặt đáp ứng các yêu cầu về khả năng làm sạch và khử trùng của dự án.
Đối với phòng sạch điện tử và bán dẫn:Các lõi nhẹ như tổ ong bằng nhôm có thể được xem xét khi trọng lượng bản thân là mối quan tâm. Xác minh rằng độ phẳng của tấm đáp ứng các yêu cầu về tính đồng nhất của luồng khí phân lớp.
Đối với khu vực chế biến thực phẩm có độ ẩm cao:Lõi MOS có khả năng hấp thụ nước thấp và có đặc tính kháng khuẩn tự nhiên. Kết hợp với bề mặt bằng thép không gỉ ở những khu vực thường xuyên bị rửa trôi.
Đối với những không gian có thể được cấu hình lại:Chọn phương thức kết nối hỗ trợ khả năng tháo rời, chẳng hạn như khớp nối hình chữ H hoặc khớp khóa liên động. Điều này giúp giảm chi phí cải tạo trong tương lai và giảm thiểu thời gian ngừng hoạt động trong quá trình thay đổi bố cục.
1.Vỏ phòng sạch có độ an toàn cháy nổ cao dành cho xưởng sản xuất dược phẩm sinh học GMP, dây chuyền sản xuất vắc xin và phòng thí nghiệm sinh học.
2.Phòng mổ bệnh viện, khu ICU và phòng thí nghiệm R&D dược phẩm.
3.Phòng sạch dành cho thiết bị điện tử và chất bán dẫn, nhà máy sản xuất chip và xưởng sản xuất dụng cụ chính xác.
4.Vỏ bọc cho phòng sạch chế biến thực phẩm, cơ sở sản xuất sữa và nhà bếp trung tâm.
5.Phòng sạch để sản xuất pin lithium năng lượng mới và sản xuất mô-đun quang điện.
Các tấm thủ công cung cấp khả năng kiểm soát chặt chẽ hơn đối với việc căn chỉnh khung bên trong và độ khớp của khớp, dẫn đến độ phẳng bề mặt và độ cứng tổng thể tốt hơn. Chúng thường được chỉ định cho các phòng sạch cao cấp, nơi độ kín khí và khả năng chịu tải là rất quan trọng. Các tấm được chế tạo bằng máy sẽ tiết kiệm hơn và có thể đủ cho các ứng dụng tiêu chuẩn.
Để chống cháy trong 4 giờ, cấu hình được khuyến nghị sử dụng tấm dày 100 mm với tấm oxit magie hai mặt và lõi bông đá. Điều này đã được thử nghiệm ở giới hạn 4 giờ. Xác nhận với kỹ sư an toàn phòng cháy chữa cháy của dự án rằng tổ hợp được chỉ định đáp ứng các yêu cầu về mã địa phương.
Đúng. Thiết kế có thể tháo rời cho phép tháo và lắp lại từng tấm riêng lẻ mà không bị hư hại. Điều này đặc biệt hữu ích trong phòng sạch nơi bố trí thiết bị thay đổi hoặc nơi có kế hoạch mở rộng trong tương lai. Việc lựa chọn phương thức kết nối ảnh hưởng đến việc dễ dàng tháo gỡ.
Cả hai lõi đều có khả năng chống ẩm. Lõi MOS có tỷ lệ hấp thụ nước từ 0,8% trở xuống và không bị biến dạng sau khi ngâm trong thời gian dài. Lõi len đá dựa vào phương pháp xử lý kỵ nước để đạt được tỷ lệ chống thấm nước ít nhất là 98%. Đối với môi trường cực kỳ ẩm ướt, MOS có thể là lựa chọn tốt hơn; đối với hầu hết các ứng dụng phòng sạch, lõi sẽ hoạt động tốt khi được bịt kín đúng cách.
Tùy chỉnh bao gồm độ dày không chuẩn (30–200 mm), chiều rộng đặc biệt, góc cong, ống dẫn nhúng, lỗ cắt sẵn và cửa sổ tích hợp. Các tùy chọn này giúp giảm thiểu quá trình xử lý thứ cấp tại chỗ và duy trì tính nhất quán về hình ảnh của phòng sạch. Các đơn đặt hàng tùy chỉnh phải tuân theo số lượng tối thiểu và thời gian giao hàng kéo dài.
Công ty TNHH Công nghệ Vật liệu Xây dựng Thiên Tân SENBO là nhà sản xuất tấm phòng sạch thủ công, tấm phòng sạch bằng len đá, phụ kiện nhôm phòng sạch, cửa phòng sạch và các sản phẩm vỏ bọc kim loại khác. Cơ sở sản xuất của chúng tôi đặt tại Khu phát triển kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc, được trang bị dây chuyền sản xuất tự động và quy trình kiểm tra chất lượng bốn giai đoạn. Để biết thêm thông tin về nhà máy của chúng tôi, các chứng chỉ, khả năng thử nghiệm và tài liệu tham khảo dự án, vui lòng truy cậpVề chúng tôitrang hoặcliên hệ với nhóm kỹ thuật của chúng tôi.
