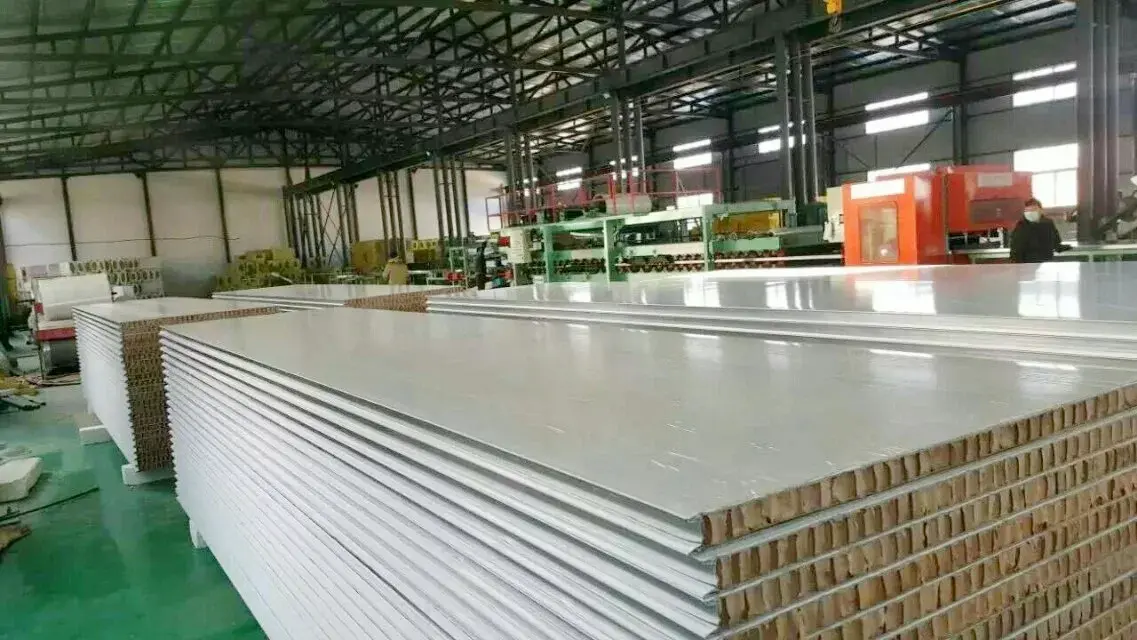

Tấm phòng sạch bằng giấy tổ ong là tấm composite nhẹ được thiết kế cho vỏ môi trường được kiểm soát.Vật liệu xây dựng SENBOcung cấp các tấm này cho các dự án phòng sạch ưu tiên giảm tải kết cấu và hiệu quả môi trường.

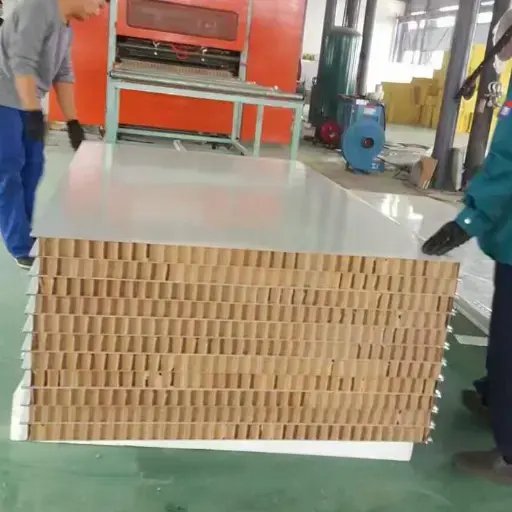

Bảng điều khiển sử dụng cấu trúc bánh sandwich tổng hợp. Các mặt được làm từ thép mạ màu, thép mạ kẽm hoặc thép không gỉ có độ dày 0,3–1,0 mm, có thể tùy chỉnh theo yêu cầu của dự án. Lõi là tổ ong giấy chống cháy và các cạnh được bịt kín bằng các biên dạng kéo nguội trước khi lắp ráp được liên kết vào bảng cuối cùng.

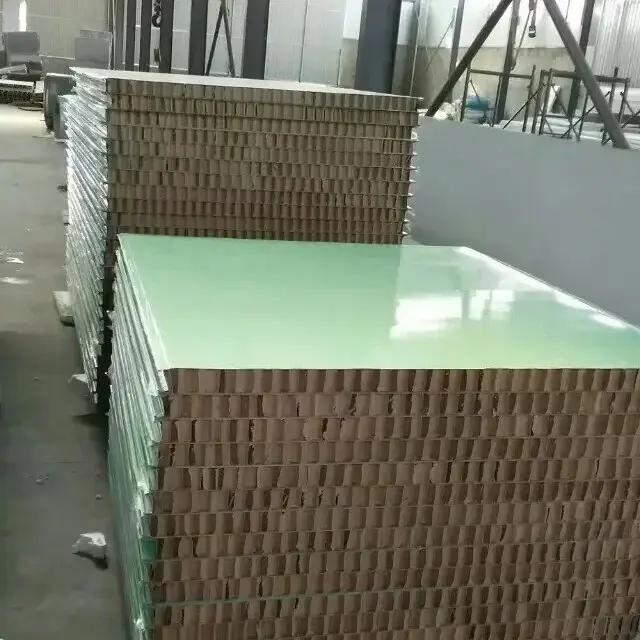

Lõi tổ ong được làm từ bột gỗ tự nhiên, được xử lý thành dạng sóng và liên kết bằng keo chịu nước tạo thành cấu trúc lục giác. Thiết kế này cung cấp hỗ trợ cấu trúc trong khi vẫn giữ cho bảng nhẹ. Mật độ lõi dao động từ 20 đến 42 kg/m³ và cường độ nén nằm trong khoảng 1,5 đến 5,0 MPa.
Độ dày của tấm tiêu chuẩn là 50 mm, 75 mm và 100 mm, có thể tùy chỉnh từ 35 mm đến 250 mm. Chiều rộng tiêu chuẩn bao gồm 950 mm, 980 mm, 1150 mm và 1180 mm. Chiều dài tấm tường có thể đạt tới 9.000 mm, trong khi chiều dài tấm trần được giới hạn ở mức 4.000 mm.
Một số phương pháp kết nối có sẵn để phù hợp với các tình huống lắp đặt khác nhau: cấu hình lưỡi và rãnh, cấu hình nhôm trung tâm, khớp nối nam-nữ và cấu hình "ba nữ-một nam".
Tính năng chống cháy đã được Trung tâm Giám sát và Thử nghiệm Chất lượng Vật liệu Xây dựng Chống cháy Quốc gia kiểm nghiệm theo GB 8624-1997, đạt loại B1 (chống cháy). Chỉ số oxy ít nhất là 44,2%, vượt quá yêu cầu tiêu chuẩn loại B1.
Không giống như lõi polystyrene tan chảy và nhỏ giọt khi tiếp xúc với lửa, lõi giấy tổ ong không cháy và không tạo ra chất độc hại. Tấm dày 100 mm có khả năng chống cháy ít nhất 60 phút.
Cấu trúc tổ ong xốp giúp cách nhiệt hiệu quả. Với độ dẫn nhiệt đo được không quá 0,048 W/(m·K), tấm này làm giảm sự truyền nhiệt giữa không gian bên trong và bên ngoài. Hiệu suất này có thể so sánh với các tấm phòng sạch bằng len đá có cùng độ dày, tuy nhiên tấm này chỉ nặng bằng 60%–70%.
Cấu trúc tổ ong hình lục giác mang lại độ bền nén và độ bền kéo tốt. Cường độ nén đo được dao động từ 1,5 đến 5,0 MPa, vượt trội so với lõi nhựa xốp có mật độ tương tự. Khung cạnh kéo nguội cải thiện hơn nữa độ cứng tổng thể và khả năng chịu tải uốn. Những đặc tính này hỗ trợ các ứng dụng như trần treo trong các nhà máy điện tử và vách ngăn trong các xưởng dược phẩm.
Với mật độ lõi 20–42 kg/m³, tấm tổ ong bằng giấy có trọng lượng nhẹ hơn khoảng 60%–70% so với tấm len đá có cùng độ dày. Điều này đặc biệt hữu ích cho hệ thống trần treo và vách ngăn trong các cơ sở phòng sạch cao tầng vì nó làm giảm tải trọng lên cấu trúc chính và có thể giảm chi phí nền móng.
Lõi được làm từ bột gỗ tự nhiên, quy trình sản xuất tiết kiệm năng lượng. Các tấm này không chứa các thành phần độc hại và không thải ra khí thải độc hại trong quá trình sử dụng. Khi hết thời hạn sử dụng, các tấm này hoàn toàn có thể tái chế được.
Tấm phòng sạch tổ ong giấy đã được sử dụng trong một số cài đặt phòng sạch:
Phòng mổ bệnh viện:Hệ thống tường và trần mang đến một môi trường sạch sẽ, với bề mặt dày đặc, mịn màng và các mối nối kín giúp ngăn chặn sự phát triển của vi khuẩn.
Sản xuất thiết bị điện tử và chip:Các tấm nhẹ được sử dụng cho trần nhà và vách ngăn, nơi trọng lượng giảm giúp đơn giản hóa việc lắp đặt trên cao.
Hội thảo GMP dược phẩm:Các tấm đáp ứng các yêu cầu về độ sạch và cách nhiệt, đồng thời xếp hạng chống cháy Loại B1 hỗ trợ an toàn sản xuất.
Nhà máy chế biến thực phẩm:Tường và vách ngăn dễ lau chùi, chống ẩm và không bị nhiễm bẩn.
Các thông số sau đây dựa trên sản xuất tiêu chuẩn và thử nghiệm liên quan. Tùy chỉnh có sẵn.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú / Cơ sở tiêu chuẩn |
|---|---|---|
| Vật liệu đối mặt | Thép mạ màu/Thép mạ kẽm/Thép không gỉ | Độ dày 0,3–1,0 mm, có thể tùy chỉnh |
| Vật liệu cốt lõi | Tổ ong giấy chống cháy | Cấu trúc tổ ong lục giác |
| Mật độ lõi | 20–42 kg/m³ | |
| cường độ nén | 1,5–5,0 MPa | |
| Độ dẫn nhiệt | ≤0,048 W/(m·K) | |
| Hiệu suất đốt cháy | Lớp B1 (Chống cháy) | Đã thử nghiệm với GB 8624-1997; Chỉ số oxy ≥44,2% |
| Đánh giá khả năng chống cháy | ≥60 phút (độ dày 100 mm) | |
| Độ dày của tấm | 50 / 75 / 100 mm (có thể tùy chỉnh: 35–250 mm) | |
| Chiều rộng bảng điều khiển | 950/980/1150/1180mm | |
| Chiều dài tấm tường | 9.000mm | |
| Phương thức kết nối | Lưỡi và rãnh / Profile nhôm trung tâm / Khớp đực-cái |
1. An toàn cháy nổ loại B1 không có khói độc.Lõi đạt được xếp hạng Loại B1 và ký tự thay vì cháy. Chỉ số oxy ít nhất 44,2% mang lại mức an toàn rõ ràng so với vật liệu lõi polystyrene.
2. Nhẹ với đủ sức mạnh.Mật độ lõi chỉ 20–42 kg/m³, nhẹ hơn khoảng 60%–70% so với tấm len đá. Cường độ nén 1,5–5,0 MPa hỗ trợ các ứng dụng vách ngăn và trần phòng sạch.
3. Cách nhiệt và cách âm.Độ dẫn nhiệt từ 0,048 W/(m·K) trở xuống mang lại hiệu quả cách nhiệt, đồng thời cấu trúc tổ ong cũng góp phần giảm âm thanh.
4. Vật liệu tái tạo và tái chế.Lõi bột gỗ có thể tái tạo và các tấm có thể tái chế hoàn toàn khi hết tuổi thọ. Không có khí thải độc hại được thải ra trong quá trình sử dụng.
5. Cài đặt hiệu quả với thiết kế mô-đun.Các tấm đúc sẵn tại nhà máy có kết nối nhanh và chiều dài lên tới 9 mét, giảm số lượng đường nối tại chỗ.
Đối với các ứng dụng trần:Xác nhận chiều dài tối đa của tấm trần (4.000 mm đối với tấm trần) và khoảng cách lưới đỡ trước khi lắp đặt. Bản chất nhẹ giúp đơn giản hóa việc nâng nhưng vẫn cần có sự hỗ trợ thích hợp để tránh bị lệch.
Đối với vách ngăn:Chọn phương thức kết nối thích hợp dựa trên cách bố trí. Các cấu hình nhôm trung tâm mang lại bề mặt hoàn thiện sạch sẽ, trong khi các khớp nối lưỡi và rãnh giúp lắp ráp nhanh hơn.
Đối với khu vực có độ ẩm cao:Mặc dù lõi được xử lý bằng chất kết dính chống nước nhưng nên tránh tiếp xúc lâu dài với nước đọng. Bịt kín tất cả các khớp và cạnh đúng cách trong quá trình lắp đặt.
Trong quá trình vận chuyển và bảo quản:Bảo quản các tấm phẳng ở nơi khô ráo và bảo vệ các mặt khỏi trầy xước. Màng bảo vệ PVC phải được giữ nguyên cho đến khi làm sạch lần cuối.
1.Phòng mổ bệnh viện, khu ICU và phòng cung cấp vô trùng.
2.Nhà máy sản xuất chip điện tử và phòng sạch bán dẫn.
3.Hội thảo GMP dược phẩm và phòng thí nghiệm sinh học.
4.Phân xưởng chế biến thực phẩm và bếp ăn trung tâm.
5.Kho bãi, kho lạnh cần cách nhiệt.
Tổ ong giấy nhẹ hơn đáng kể (20–42 kg/m³ so với 100–120 kg/m³) trong khi vẫn có khả năng cách nhiệt tương đương. Len đá thuộc loại A không cháy, trong khi tổ ong giấy là chất chống cháy loại B1. Sự lựa chọn thường phụ thuộc vào yêu cầu đánh giá khả năng chống cháy và cân nhắc tải trọng kết cấu.
Lõi được liên kết bằng chất kết dính chống nước, giúp bảo vệ chống lại độ ẩm. Tuy nhiên, các tấm này được thiết kế để sử dụng trong phòng sạch. Nên tránh tiếp xúc kéo dài với nước đọng hoặc điều kiện độ ẩm cao liên tục và tất cả các mối nối phải được bịt kín đúng cách.
Những tấm này được thiết kế chủ yếu cho các ứng dụng nội thất. Để sử dụng bên ngoài, vật liệu ốp mặt và lõi cần phải được lựa chọn và kiểm tra cụ thể về khả năng chống chịu thời tiết ngoài trời. Nên tham khảo ý kiến của nhà sản xuất cho các ứng dụng bên ngoài.
Tấm trần được hỗ trợ bởi hệ thống lưới, với chiều dài tấm trần được giới hạn ở mức 4.000 mm để kiểm soát độ lệch. Khoảng cách hỗ trợ cụ thể phụ thuộc vào độ dày của tấm và tải trọng dự kiến. Cần tuân thủ khuyến nghị của nhà sản xuất về khoảng cách lưới và chi tiết kết nối.
Báo cáo thử nghiệm từ Trung tâm Giám sát Chất lượng và Thử nghiệm Vật liệu xây dựng chịu lửa Quốc gia được cung cấp theo yêu cầu. Các báo cáo ghi lại xếp hạng Loại B1 theo GB 8624-1997 và chỉ số oxy ít nhất là 44,2%.
Công ty TNHH Công nghệ Vật liệu Xây dựng Thiên Tân SENBO là nhà sản xuất tấm lọc tổ ong bằng giấy, tấm phòng sạch hấp thụ âm thanh thủ công, tấm lọc magie oxysulfate và các sản phẩm vỏ kim loại khác. Cơ sở sản xuất của chúng tôi đặt tại Khu phát triển kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc, được trang bị dây chuyền sản xuất tự động và quy trình kiểm tra chất lượng bốn giai đoạn. Để biết thêm thông tin về nhà máy của chúng tôi, các chứng chỉ, khả năng thử nghiệm và tài liệu tham khảo dự án, vui lòng truy cậpVề chúng tôitrang hoặcliên hệ với nhóm kỹ thuật của chúng tôi.
