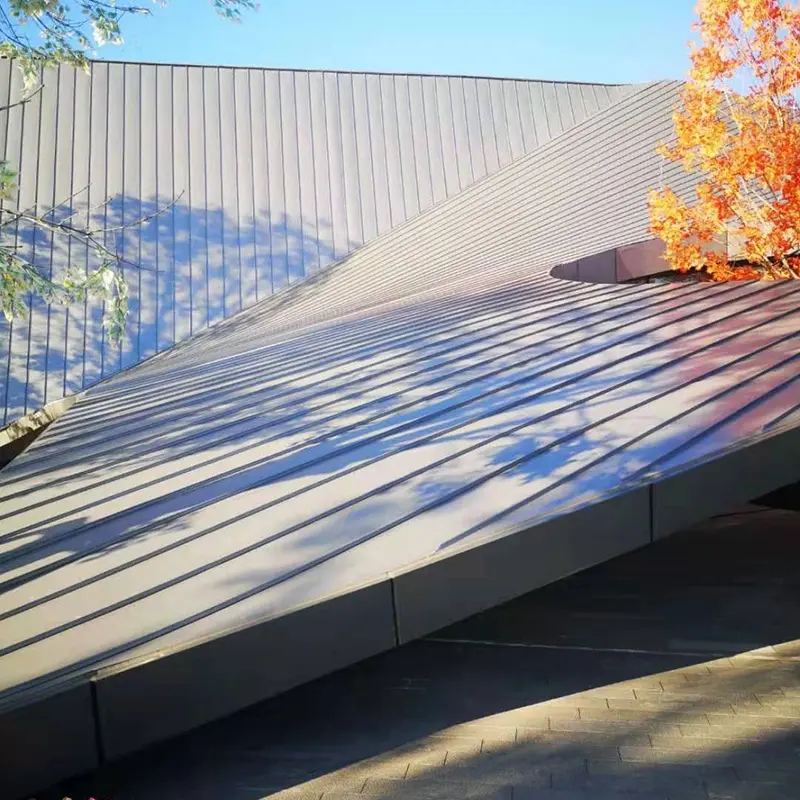

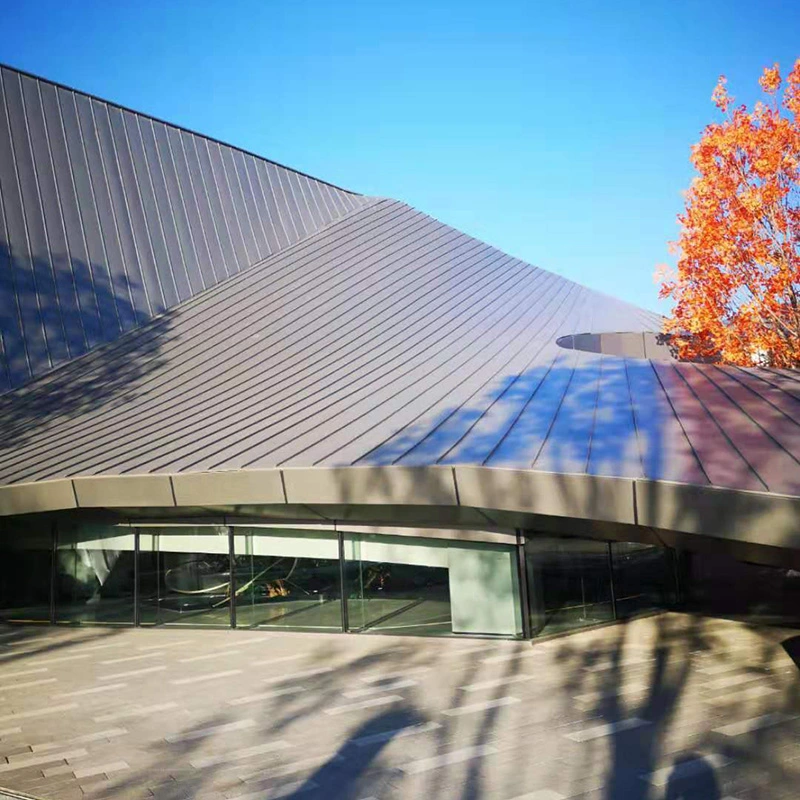

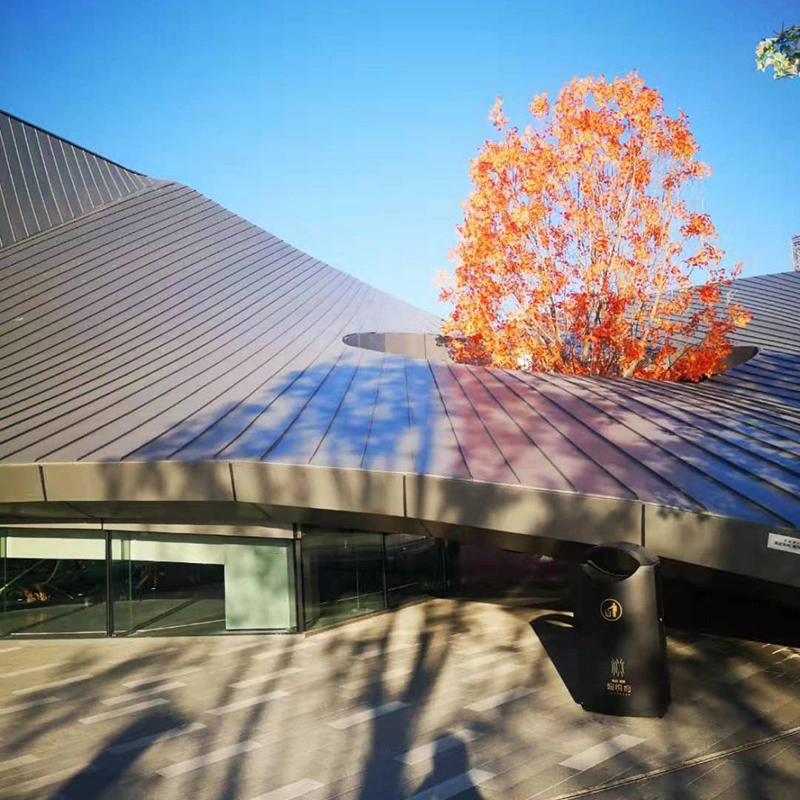

Tấm hợp kim Alu-Mg-Mn được tạo hình cuộn từ dải nhôm AA3004 để sử dụng trong hệ thống tường và mái có đường may đứng. Hợp kim chứa mangan và magiê để cải thiện độ bền và khả năng chống ăn mòn, khiến nó phù hợp với các tòa nhà công cộng lớn, nơi cần có nhịp dài và ít bảo trì. SENBO tiến hành xác minh vật liệu đầu vào về loại hợp kim, đặc tính kéo và độ dày lớp phủ trước khi tạo hình. Nhóm sản xuất cũng kiểm tra hình dạng gân và chiều rộng tấm định kỳ để giữ cho các biên dạng nằm trong dung sai quy định.
AA3004 chứa khoảng 1,0% đến 1,5% mangan, 0,8% đến 1,3% magie và một lượng nhỏ silicon, đồng và kẽm. Công thức này cân bằng khả năng định hình với độ bền kết cấu. Bề mặt tấm hợp kim Alu-Mg-Mn được phủ trước khi tạo hình bằng hệ thống fluorocarbon PVDF với hàm lượng nhựa tối thiểu là 70%. Quá trình phủ được thực hiện trên dây chuyền liên tục và bao gồm làm sạch, xử lý cromat, sơn lót và sơn phủ. Lớp phủ hoàn thiện mang lại màu sắc nhất quán và khả năng chống chịu thời tiết lâu dài.
| Tài sản | Giá trị | Cơ sở/Nhận xét |
|---|---|---|
| Hợp kim cơ bản | AA3004 (AlMg1Mn1) | Mn 1,0–1,5%, Mg 0,8–1,3%, cân bằng Al |
| độ dày | 0,7–1,2 mm | 0,6 mm có thể cho các cấu hình sóng |
| Hồ sơ chung | YX65-300, YX65-400, YX65-430, YX65-500 | Đường may đứng; các phần khác theo yêu cầu |
| Tỉ trọng | 2,73 g/cm³ | Khoảng một phần ba thép |
| Độ bền kéo | 240–285 MPa | Tính khí H36/H46 |
| Sức mạnh năng suất | ≥190 MPa | tối thiểu |
| Độ giãn dài | ≥3% | Vào giờ giải lao |
| Hệ số giãn nở nhiệt | 0,000023 /°C | 20–100°C |
| Đánh giá lửa | A1 | Không cháy |
| Tuổi thọ sử dụng | > 50 năm | Bảo hành lớp phủ 15–20 năm |
| Các tiêu chuẩn liên quan | GB 50345, GB 50207, EN 573-3 | Tài liệu tham khảo về thiết kế và vật liệu |
Mật độ của nhôm là 2,73 g/cm³, trong khi thép là 7,85 g/cm³. Cùng một diện tích tấm lợp, mái nhôm nặng khoảng 1/3 so với mái thép. Việc giảm trọng lượng này làm giảm tải trọng lên xà gồ, cột và móng. Độ bền kéo của AA3004 ở nhiệt độ H36 đạt từ 240 đến 285 MPa, đủ cho các đường may đứng và cho các tấm dài phải chống lại sức gió và chuyển động nhiệt. Một số dự án sân bay và sân vận động đã sử dụng vật liệu này đặc biệt để giảm trọng tải kết cấu thép.
Nhôm tạo thành một lớp oxit mỏng, dày đặc khi tiếp xúc với không khí. Lớp này ngăn chặn quá trình oxy hóa hơn nữa của kim loại cơ bản. Các phép đo độc lập cho thấy độ dày bị mất hàng năm khoảng 0,5 micromet trong điều kiện khí quyển bình thường. Một tấm 0,7 mm vẫn sẽ giữ lại khoảng 0,65 mm sau 100 năm tiếp xúc. Lớp phủ PVDF bổ sung thêm một rào cản chống lại các chất ô nhiễm công nghiệp và phun muối. Hai cơ chế này hỗ trợ tuổi thọ thiết kế được chỉ định là hơn 50 năm.
Mái kim loại mở rộng và co lại với sự thay đổi nhiệt độ. Hệ thống đường may đứng sử dụng các kẹp chữ T trượt cho phép mỗi tấm di chuyển dọc theo sườn dốc trong khi vẫn cố định vào xà gồ. Điều này ngăn ngừa hiện tượng vênh hoặc mỏi của dây buộc. Các tấm đơn có thể được sản xuất với chiều dài lên tới 120 mét mà không có vòng cuối, giúp loại bỏ các điểm rò rỉ tiềm ẩn và cải thiện độ kín nước. Tại sân bay Tương An Hạ Môn, các tấm riêng lẻ đạt tới 101 mét. Máy tạo hình cuộn ở độ cao sản xuất các tấm tại chỗ ở độ cao 48 mét so với mặt đất, giúp tăng hiệu quả lắp đặt lên hơn 35%.
Hệ thống mái nhà tại Sân bay Tương An Hạ Môn đã trải qua thử nghiệm nâng gió trong phòng thí nghiệm. Chương trình thử nghiệm mô phỏng các điều kiện bão khắc nghiệt sử dụng tải trọng áp suất tĩnh và động. Bốn vòng xác nhận đã xác nhận rằng hệ thống có thể chịu được lực gió tương đương với siêu bão cấp 17. Các cuộc thử nghiệm bao gồm các tấm mái kim loại, xà gồ, máng xối và ốc vít chứ không chỉ riêng tấm bảng.
Hệ thống đạt được chỉ số chống cháy Loại A1. Bề mặt kim loại có thể chịu được tia lửa và ngọn lửa mà không góp phần làm lửa lan rộng. Để chống sét, các tấm có độ dày từ 0,7 mm trở lên có thể đóng vai trò là thiết bị đầu cuối không khí theo GB 50057. Điều này giúp loại bỏ sự cần thiết của các cột thu lôi riêng biệt đòi hỏi phải xuyên qua mái nhà. Bản thân cấu hình đường may đứng cung cấp đường dẫn điện liên tục khi được kết nối chính xác.
AA3004 có hàm lượng mangan và magie cao hơn AA3003, mang lại độ bền và khả năng chống ăn mòn tốt hơn. Đối với mái có đường may đứng, AA3004 thường được ưa chuộng hơn vì có thể chịu được tải trọng gió cao hơn và nhịp dài hơn mà không cần tăng thêm độ dày.
Có, vật liệu tương tự và đường may đứng có thể được áp dụng cho tấm ốp tường. Kích thước biên dạng và thiết kế kẹp có thể khác nhau và yêu cầu về tải trọng gió đối với tường phải được kiểm tra riêng.
Độ dốc 5% là điển hình cho các chi tiết tiêu chuẩn. Có thể thực hiện được các sườn dốc thấp hơn xuống khoảng 1,5 độ bằng các tấm liên tục và bịt kín cẩn thận, nhưng kỹ sư dự án nên xác minh thiết kế phù hợp với khí hậu cụ thể và cường độ mưa.
Một lớp kiểm soát hơi thường được bao gồm ở mặt ấm của lớp cách nhiệt để ngăn chặn sự ngưng tụ hơi nước bên trong mái nhà. Các lớp chính xác phụ thuộc vào việc sử dụng tòa nhà và khí hậu. Người thiết kế hệ thống mái nhà nên chỉ định việc lắp ráp hoàn chỉnh.
Giấy chứng nhận vật liệu phải xác nhận loại hợp kim, tính chất, tính chất cơ học và loại lớp phủ. Kiểm tra kích thước trong quá trình sản xuất chiều rộng, chiều cao và chiều dài của tấm bìa trong quá trình sản xuất. Đối với các dự án lớn, mẫu có thể được kiểm tra độ dày lớp phủ và độ bám dính. Việc tiếp nhận tại chỗ phải xác minh số lượng bảng, cấu hình và tình trạng bề mặt trước khi bắt đầu lắp đặt.
