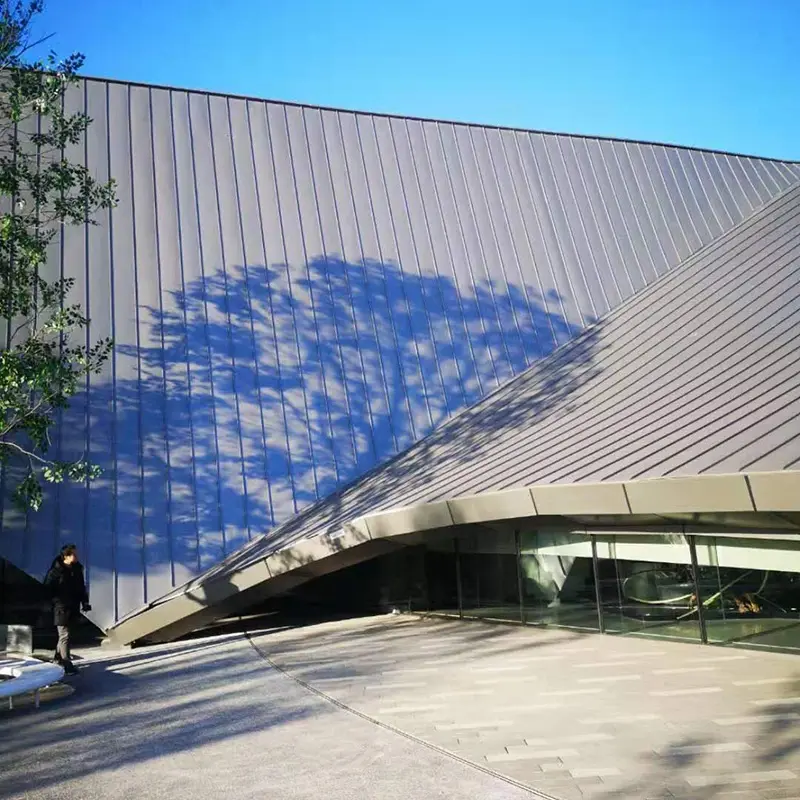

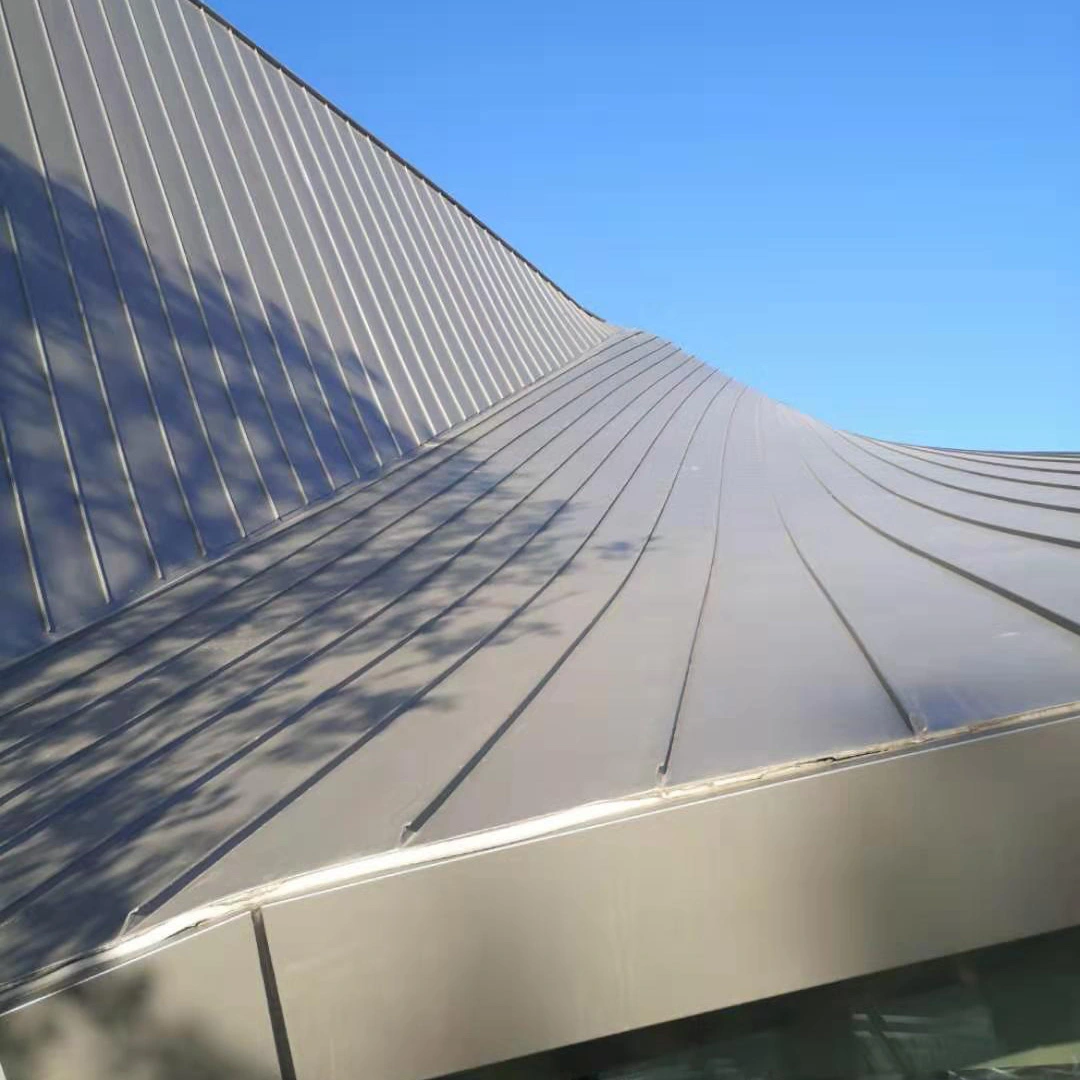

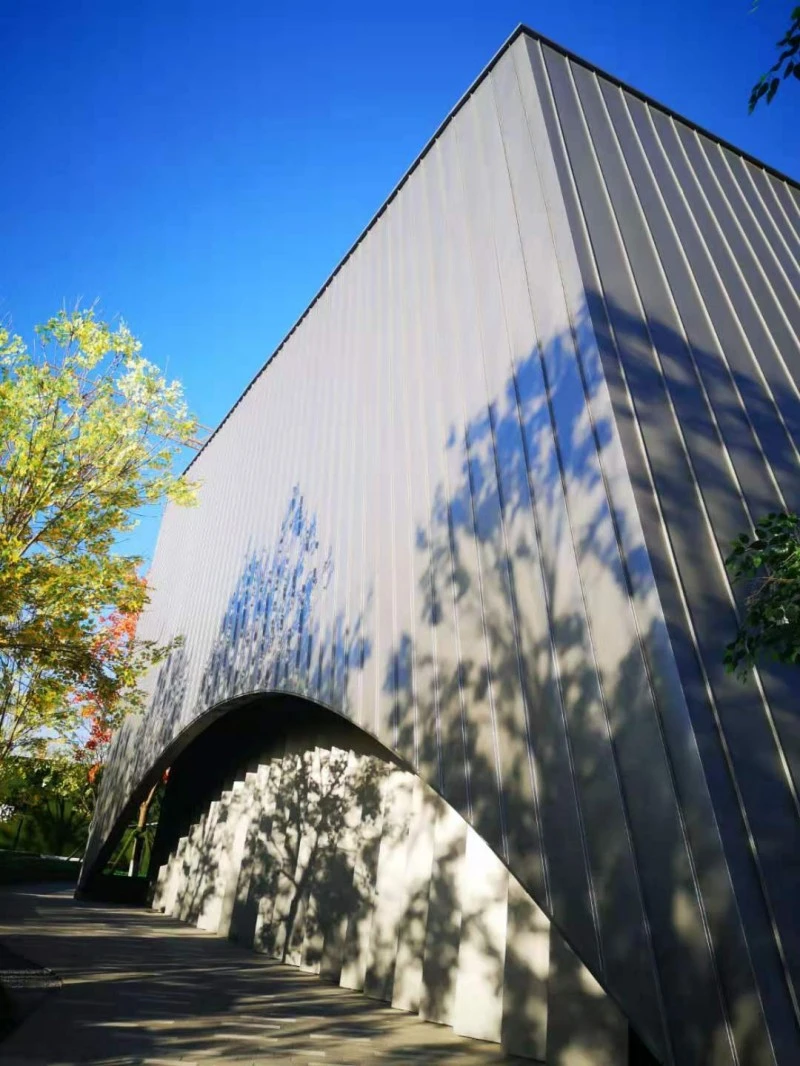

Tấm lợp Alu-Mg-Mn được tạo hình cuộn từ dải hợp kim nhôm AA3004 cho hệ thống tường và mái có đường may đứng. Hợp kim chứa mangan và magie, cùng nhau cải thiện độ bền và khả năng chống ăn mòn đồng thời giữ cho vật liệu đủ nhẹ cho mái nhà có nhịp dài. SENBO kiểm tra cấp độ hợp kim, nhiệt độ và độ dày lớp phủ trước khi tạo hình cuộn, đồng thời dây chuyền sản xuất sẽ giám sát chiều cao gân và chiều rộng tấm theo định kỳ. Điều này giúp giữ cho biên dạng hoàn thiện nằm trong phạm vi dung sai quy định.
Bề mặt tấm lợp Alu-Mg-Mn được phủ trước khi tạo hình bằng hệ thống fluorocarbon PVDF chứa ít nhất 70% nhựa fluorocarbon. Lớp phủ được áp dụng liên tục sau khi làm sạch và xử lý cromat, giúp cải thiện độ bám dính và độ đồng đều màu. Hệ thống mái sử dụng đường may đứng với các kẹp hình chữ T. Các kẹp giữ các tấm vào xà gồ đồng thời cho phép di chuyển dọc theo mái dốc, do đó sự giãn nở và co lại do nhiệt không làm căng các đường nối. Mối nối được khóa cơ học tạo thành lớp chắn kín nước mà không cần dùng đến chất bịt kín.
| Mục | Giá trị | Cơ sở/Lưu ý |
|---|---|---|
| Hợp kim cơ bản | AA3004 (AlMg1Mn1) | Mn 1,0–1,5%, Mg 0,8–1,3%, cân bằng Al |
| độ dày | 0,7–1,2 mm | 0,6 mm có thể cho các cấu hình sóng |
| Hồ sơ chung | YX65-300, YX65-430, YX65-500 | Đường may đứng; phần tùy chỉnh có sẵn |
| Tỉ trọng | 2,73 g/cm³ | Khoảng một phần ba thép |
| Độ bền kéo | 240–285 MPa | Tính khí H36/H46 |
| Sức mạnh năng suất | ≥190 MPa | tối thiểu |
| Độ giãn dài | ≥3% | Vào giờ giải lao |
| Hệ số giãn nở nhiệt | 0,000023 /°C | 20–100°C |
| Đánh giá lửa | A1 | Không cháy |
| Tuổi thọ sử dụng | > 50 năm | Bảo hành lớp phủ 15–20 năm |
| Các tiêu chuẩn liên quan | GB 50345, GB 50207, EN 573-3 | Tài liệu tham khảo về thiết kế và vật liệu |
Mật độ của nhôm là 2,73 g/cm³ so với 7,85 g/cm³ của thép. Mái nhà làm từ tấm AA3004 do đó nặng khoảng 1/3 so với mái thép tương đương. Việc giảm tĩnh tải này có thể đạt tới 30% đối với kết cấu mái tổng thể, cho phép xà gồ, cột và móng nhỏ hơn. Độ bền kéo từ 240 đến 285 MPa là đủ cho các đường may đứng và cho các tấm phải chống lại lực nâng của gió trên các nhịp dài.
Khi tiếp xúc với không khí, nhôm tạo ra một màng oxit dày đặc để bảo vệ kim loại cơ bản khỏi quá trình oxy hóa thêm. Thử nghiệm cho thấy tổn thất ăn mòn hàng năm khoảng 0,5 micromet trong điều kiện khí quyển bình thường. Một tấm 0,7 mm vẫn có độ dày khoảng 0,65 mm sau 100 năm. Lớp phủ PVDF bổ sung thêm một lớp bảo vệ khác chống ô nhiễm công nghiệp và phun muối. Những yếu tố này hỗ trợ tuổi thọ thiết kế vượt quá 50 năm đối với kim loại cơ bản.

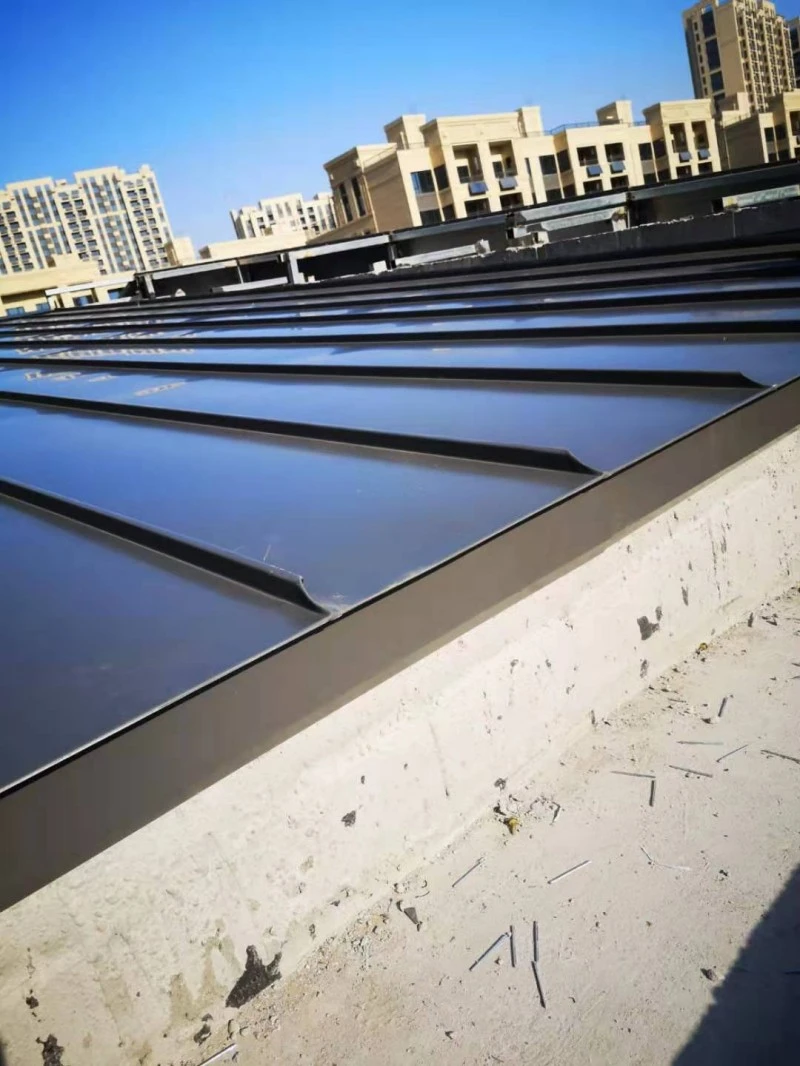

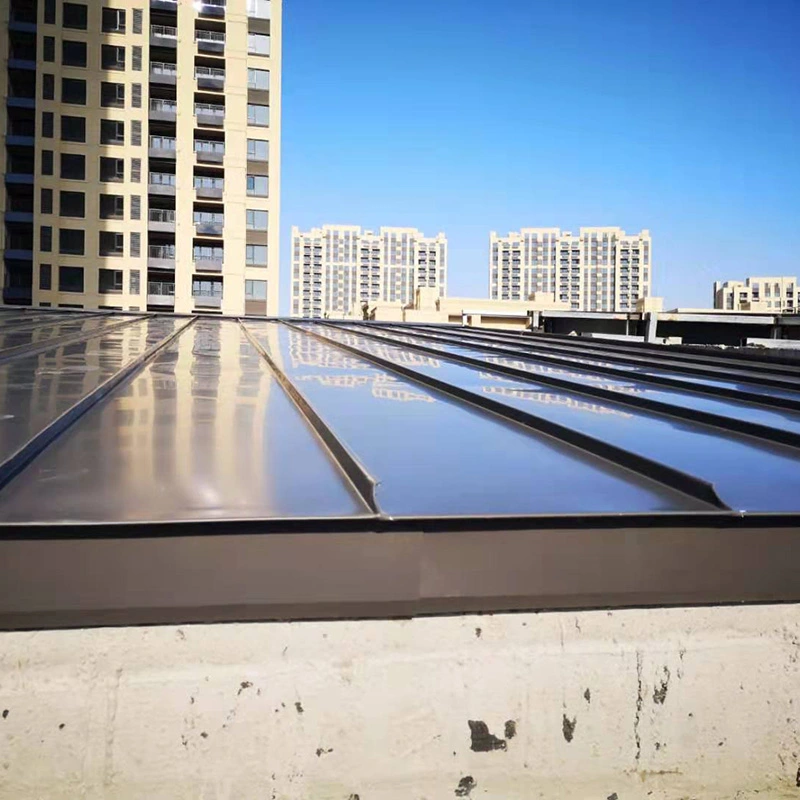

Hệ thống đường may đứng sử dụng các kẹp chữ T trượt cho phép mỗi tấm di chuyển dọc theo độ dốc mái trong khi vẫn kết nối với xà gồ. Điều này ngăn ngừa sự tích tụ ứng suất tại các điểm cố định và tránh biến dạng tấm. Các tấm đơn có thể được sản xuất dài tới 120 mét mà không cần vòng cuối, giúp loại bỏ các đường rò rỉ tiềm ẩn và cải thiện độ kín nước tổng thể. Dung sai lắp đặt được kiểm soát trong phạm vi 3 mm và hệ thống đúc sẵn rút ngắn thời gian thi công hơn 30% so với các phương pháp truyền thống.
Hệ thống mái đạt được chỉ số chống cháy loại A1. Nhôm nóng chảy ở nhiệt độ 660°C, và khi cháy, mái nhà có xu hướng cháy cục bộ thay vì lan rộng ngọn lửa trên bề mặt. Điều này giúp ích cho nỗ lực chữa cháy bằng cách cho phép nhiệt và khói thoát ra ngoài. Để chống sét, các tấm dày ít nhất 0,7 mm có thể hoạt động như thiết bị thu sét theo GB 50057, giúp loại bỏ nhu cầu sử dụng các cột thu lôi riêng biệt và khả năng xuyên mái bổ sung.
AA3004 chứa nhiều mangan và magie hơn nên mang lại độ bền cao hơn và khả năng chống ăn mòn tốt hơn. Nó thường được chọn cho các mái có đường nối đứng phải chịu tải trọng gió cao hơn hoặc nhịp dài hơn mà không làm tăng độ dày của tấm.
Có, hợp kim có thể được tạo hình cuộn hoặc ép phanh thành các hình cong. Bán kính tối thiểu phụ thuộc vào hình dáng của tấm, độ cứng của vật liệu và độ dày lớp phủ. Nhà cung cấp phải xác nhận tính khả thi trước khi chế tạo các tấm.
Độ dốc 5% là tiêu chuẩn cho hầu hết các chi tiết. Có thể thực hiện được độ dốc thấp hơn bằng các tấm liên tục và bịt kín cẩn thận, nhưng kỹ sư dự án phải xác minh thiết kế về cường độ mưa và điều kiện gió ở địa phương.
Một lớp kiểm soát hơi thường được bao gồm ở mặt ấm của lớp cách nhiệt để ngăn chặn sự ngưng tụ hơi nước bên trong mái nhà. Các lớp chính xác phụ thuộc vào việc sử dụng tòa nhà và khí hậu. Người thiết kế hệ thống mái nhà nên chỉ định việc lắp ráp hoàn chỉnh.
Giấy chứng nhận vật liệu phải xác nhận loại hợp kim, tính chất, tính chất cơ học và loại lớp phủ. Kiểm tra sản xuất bao gồm chiều rộng của tấm, chiều cao và chiều dài của khung. Đối với các dự án lớn, mẫu có thể được kiểm tra độ dày lớp phủ và độ bám dính. Việc tiếp nhận tại chỗ phải xác minh số lượng bảng, cấu hình và tình trạng bề mặt trước khi bắt đầu cài đặt.
