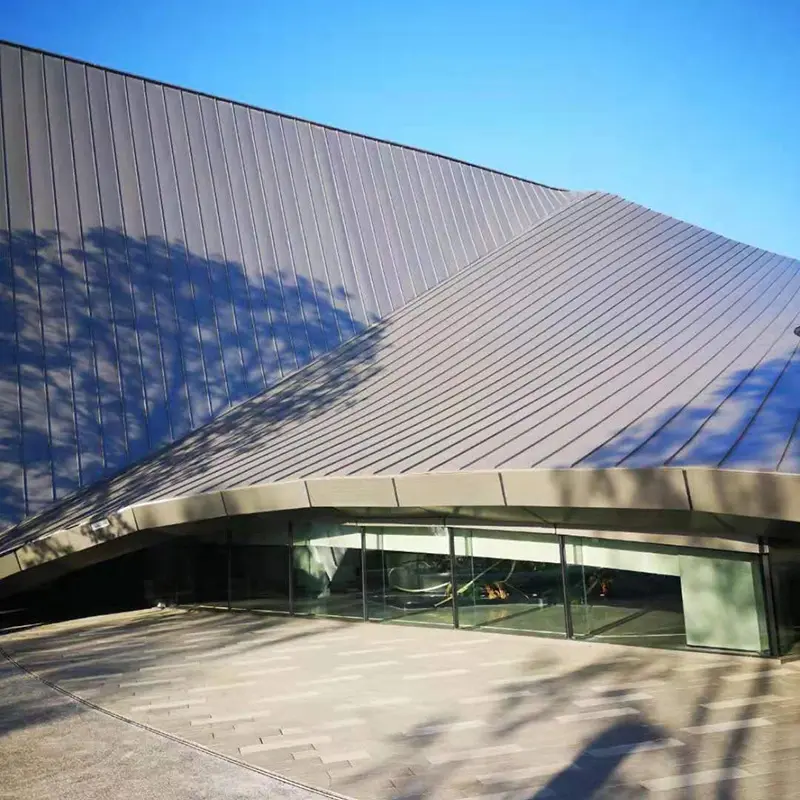

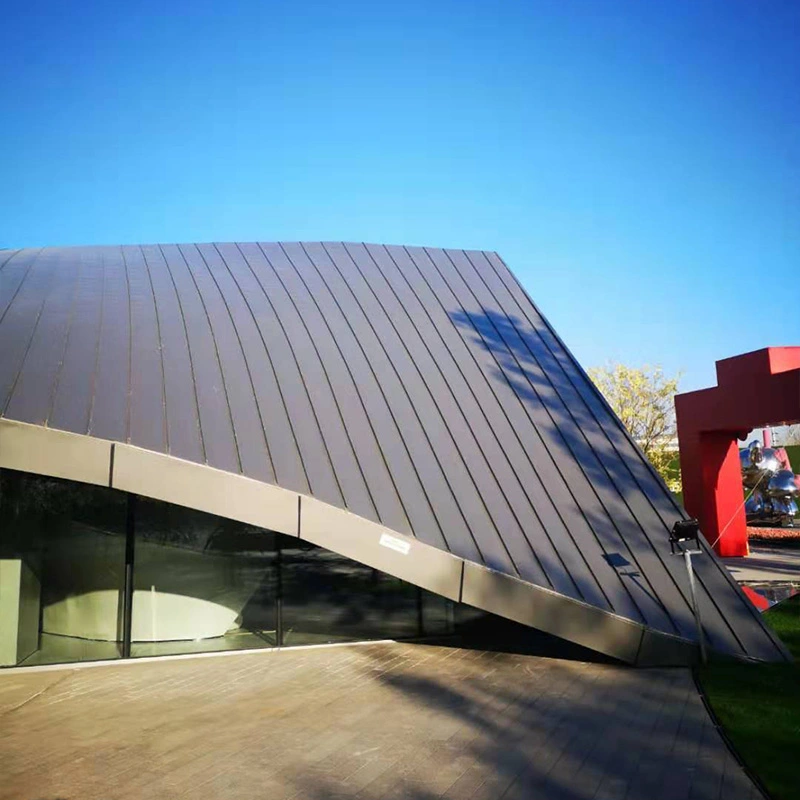

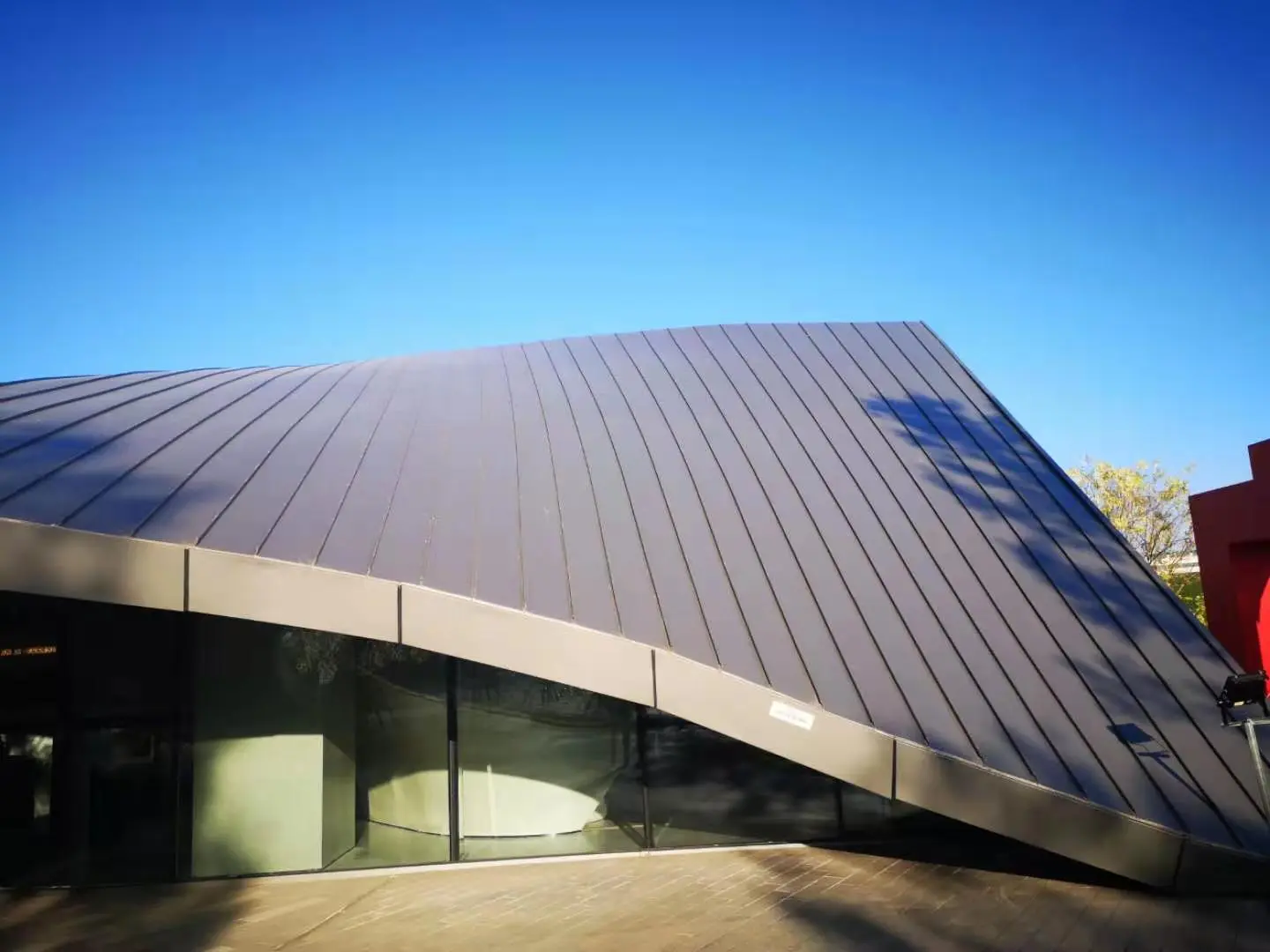

Tấm trang trí mái kim loại tạo thành lớp nhìn bên ngoài của hệ thống mái kim loại, được lắp đặt riêng biệt với lớp chống thấm. Việc chống thấm được xử lý bởi tấm kết cấu mái bên dưới, trong khi tấm trang trí thể hiện hình thức kiến trúc và mang lại những lợi ích phụ như che nắng, cải thiện âm thanh và bảo vệ màng chống thấm. SENBO cung cấp cho các tấm này giấy chứng nhận vật liệu và hồ sơ kiểm tra kích thước, đồng thời nhóm dự án cung cấp hỗ trợ kỹ thuật về bố trí bảng và trình tự lắp đặt.
Việc lựa chọn vật liệu tấm trang trí phụ thuộc vào hình thức, trọng lượng và khả năng chống chịu thời tiết yêu cầu. Các tùy chọn sau thường được sử dụng:
Đối với các tấm nhôm kiến trúc, nên sử dụng lớp phủ fluorocarbon PVDF. Hàm lượng nhựa ít nhất phải là 70% và độ dày lớp phủ phải đáp ứng YS/T 429.2. PVDF cung cấp khả năng chống lại tia cực tím mạnh mẽ và duy trì sự ổn định màu sắc trong hơn 20 năm với sự phai màu hoặc phấn hóa tối thiểu.
Lớp trang trí thường được lắp đặt phía trên lớp chống thấm để tạo ra mái kim loại hai lớp. Trên mái sảnh vào của Trung tâm Triển lãm Quốc tế Trung Quốc Mới Giai đoạn II, tổ hợp từ dưới lên trên là: tấm định hình Al-Zn 0,8 mm với các đường nối đứng làm lớp chống thấm, màng chống thấm, cách nhiệt, hệ thống khung trang trí và bề mặt tấm trang trí. Sự tách biệt này giữ cho lớp chống thấm độc lập với lớp thẩm mỹ.
| Mục | Giá trị | Tham khảo hoặc ghi chú |
|---|---|---|
| Tiêu chuẩn quản lý | JGJ 255-2012 | Thông số kỹ thuật cho mái lấy sáng tự nhiên và mái kim loại |
| Tham khảo thiết kế | 25CJ113-2 | Chi tiết kiến trúc tấm kim loại (II) |
| Độ bền kéo Al-Mg-Mn | 240–285 MPa | Lớp AA3004 |
| Sức mạnh năng suất Al-Mg-Mn | ≥190 MPa | Lớp AA3004 |
| Độ dày của bảng | Nhôm nguyên khối: 2,0–3,0 mm; tấm định hình: 0,6–1,2 mm | Phụ thuộc vào loại và thiết kế |
| lõi tổ ong | Cạnh tế bào 9,53 mm; tường ≥0,07 mm | Xấp xỉ. lục giác đều |
| Lớp phủ | PVDF (khuyên dùng) hoặc polyester | Hàm lượng nhựa PVDF ≥70% |
| Phạm vi nhiệt độ lớp phủ | -40°C đến 150°C | PVDF fluorocarbon |
| Chống ăn mòn | Thép mạ kẽm 4–6 lần | Lớp phủ Al-Zn hiệu suất cao |
| Phương pháp cài đặt | Đường may đứng, móc, lắp ráp đơn vị | Phụ thuộc vào loại bảng điều khiển |
Việc mở rộng Nhà ga số 5 của một sân bay quốc tế lớn đã sử dụng 267.000 m2 mái lợp kim loại khắp nhà ga chính, các phòng chờ và cầu lên máy bay. Các tấm trang trí là các tấm thép định hình cường độ cao dày 0,8 mm với lớp phủ Al-Zn hàm lượng cao mang lại khả năng chống ăn mòn gấp bốn đến sáu lần so với thép mạ kẽm tiêu chuẩn. Bề mặt PVDF duy trì ổn định trong khoảng từ -40°C đến 150°C, mang lại khả năng chống tia cực tím lâu dài. Dự án đã nhận được Giải Vàng về Kỹ thuật Hệ thống Vỏ kim loại tại Giải thưởng Khoa học và Công nghệ Công nghiệp Chống thấm Kiến trúc năm 2024.
Giai đoạn II của Trung tâm Triển lãm Quốc tế Trung Quốc Mới ở Bắc Kinh bao gồm khoảng 280.000 m2 mái lợp kim loại. Mái sảnh đăng ký sử dụng tấm nhôm dày 3 mm phủ PVDF làm lớp trang trí, được đỡ bằng khung ống vuông hợp kim nhôm. Bên dưới lớp trang trí, mái bao gồm lớp chống thấm bằng thép định hình Al-Zn dày 0,8 mm với các đường nối đứng, hai lớp cách nhiệt bằng bông đá tổng cộng 140 mm với mật độ 160 kg/m³, màng TPO và lớp hấp thụ âm thanh bằng thép định hình đục lỗ. Các tấm trang trí được lắp đặt độc lập với lớp chống thấm, đạt được hiệu ứng hình ảnh mong muốn mà không ảnh hưởng đến độ kín nước.
Trung tâm Triển lãm Quốc tế Từ Châu Hoài Hải sử dụng hệ thống tấm trang trí với các bậc thang và các tầng giao nhau. Viền trên sử dụng veneer nhôm dày 3 mm, và gờ dưới sử dụng tấm nhôm composite dày 4 mm. Nhóm dự án đã sử dụng Rhino và Grasshopper để lập mô hình tham số nhằm phân tích độ cong và tối ưu hóa các tấm có bốn đỉnh không đồng phẳng thành dạng phẳng. Mái trang trí được lắp ráp bằng cách lắp đặt theo mô-đun và lớp vỏ hoàn chỉnh của tòa nhà đã vượt qua xác nhận kỹ thuật về độ bền, khả năng chống thấm, hiệu suất nhiệt và tính toàn vẹn của cấu trúc.
Địa điểm chính của địa điểm cố định Diễn đàn Zhongguancun đã sử dụng hệ thống tấm tổ ong bằng nhôm cong đôi không đều cho diện tích mái 6.000 mét vuông. Hơn 1.000 thông số kỹ thuật bảng điều khiển độc đáo được sắp xếp theo cấu hình lớp. Cấu trúc hỗ trợ sử dụng khung bức xạ hình quạt với các giá đỡ có thể điều chỉnh đa hướng cho phép xoay trong mặt phẳng ±15° và điều chỉnh góc trong khoảng từ 75° đến 105°. Hai đến ba tấm tổ ong được lắp ráp vào một bộ khung duy nhất trong nhà máy, sau đó được lắp đặt tại chỗ dưới dạng các mô-đun hoàn chỉnh. Phương pháp đúc sẵn này giúp giảm tiến độ xây dựng gần 1/3 so với các phương pháp truyền thống.
Lớp chống thấm là một tấm hoặc màng kim loại liên tục có tác dụng ngăn nước xâm nhập. Tấm trang trí nằm phía trên nó và không cần phải kín nước. Sự tách biệt này có nghĩa là lớp trang trí có thể được đục lỗ, uốn cong hoặc ốp mà không ảnh hưởng đến khả năng chống chịu thời tiết của mái nhà.
Các tấm định hình hợp kim Al-Mg-Mn có thể được cuộn thành các hình cong và thường được sử dụng cho mái nhẵn, có một độ cong. Đối với các bề mặt cong đôi hoặc dạng tự do, tấm nhôm tổ ong phù hợp hơn vì chúng có thể được chế tạo thành các hình dạng phức tạp, không phẳng mà vẫn giữ được độ phẳng.
Tất cả các tấm cho cùng một bề mặt phải đến từ cùng một lô cuộn khi có thể. Nếu không thể tránh khỏi việc sản xuất nhiều lô thì sự khác biệt về màu sắc phải được kiểm soát ở giá trị ΔE được chỉ định. Lớp phủ PVDF từ cùng một hệ sơn có xu hướng có màu sắc và độ bóng nhất quán.
Có, có thể lắp thêm các tấm kim loại trang trí lên trên mái nhà hiện có để thay đổi diện mạo hoặc cải thiện hiệu suất tản nhiệt, miễn là cấu trúc hiện tại có thể chịu được trọng lượng tăng thêm. Cần phải đánh giá kết cấu trước khi tiến hành.
Nhà cung cấp phải cung cấp giấy chứng nhận vật liệu cho nền hợp kim nhôm hoặc thép, báo cáo độ dày lớp phủ và hồ sơ kiểm tra kích thước. Đối với các hình dạng phức tạp, bản vẽ chế tạo và lịch trình bảng điều khiển cần được xem xét trước khi sản xuất. Việc kiểm tra nhận hàng tại chỗ phải xác nhận kích thước của tấm, độ hoàn thiện bề mặt và khả năng không bị hư hỏng do vận chuyển.
