SENBO Vật liệu xây dựngcung cấp các tấm lợp có đường nối đứng như một phần của dòng sản phẩm hệ thống mái kim loại. Các tấm này được tạo thành dạng cuộn từ các cuộn kim loại thành dạng có gân cao và được nối với nhau bằng cách lồng vào nhau các cạnh thẳng đứng của các tấm liền kề. Chúng được sử dụng rộng rãi trong các tòa nhà công cộng và cơ sở công nghiệp có nhịp độ lớn, nơi cần có khả năng chống thấm và chống gió lâu dài.

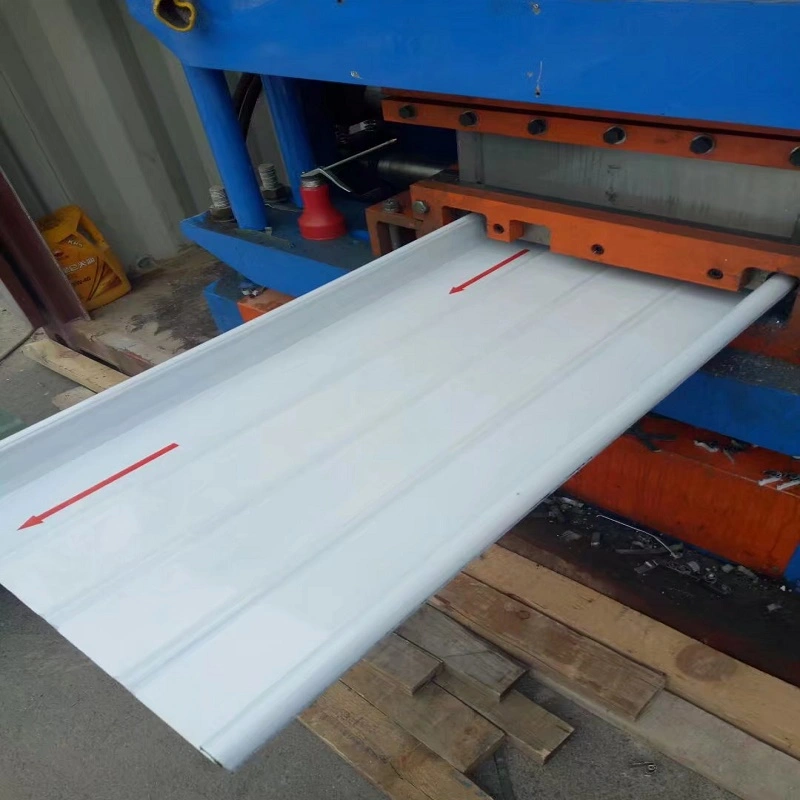

Tấm lợp mái đứng là một thành phần kim loại định hình được tạo ra bằng cách cuộn các cuộn kim loại tạo thành mặt cắt ngang có gân cao. Nó tạo thành một cụm mái tích hợp thông qua việc lồng vào nhau và khóa các cạnh thẳng đứng của các tấm liền kề.
Không giống như các tấm thép định hình tiêu chuẩn được gắn trực tiếp vào xà gồ bằng vít xuyên thấu, hệ thống đường nối đứng kết nối các tấm với xà gồ bằng các kẹp hợp kim nhôm được thiết kế đặc biệt. Các kẹp này được neo vào xà gồ. Các tấm được gắn vào các kẹp và sau đó, một máy ghép nối sẽ khóa các cạnh thẳng đứng của các tấm liền kề bằng khóa đơn hoặc khóa đôi 360°. Điều này tạo ra một kết nối trượt giữa các tấm và kẹp, cũng như một lớp đệm kín giữa các tấm.
Việc lựa chọn vật liệu nền phụ thuộc vào môi trường hoạt động và yêu cầu về độ bền:
Tấm hợp kim nhôm-Magiê- Mangan (Cấp AA3004/3003):Thông thường dày 0,7–1,2 mm, có cường độ chảy ít nhất 190 MPa, độ bền kéo 240–285 MPa và mật độ 2,73 g/cm³. Đây là khoảng một phần ba mật độ của thép. Tuổi thọ thiết kế là hơn 50 năm.
Thép tấm Aluzinc (mạ nhôm-kẽm):Cung cấp khả năng chống ăn mòn gấp 3–5 lần so với thép mạ kẽm tiêu chuẩn.
Tấm thép không gỉ:Thích hợp cho các công trình công cộng ven biển quy mô lớn đòi hỏi khả năng chống gió cao.

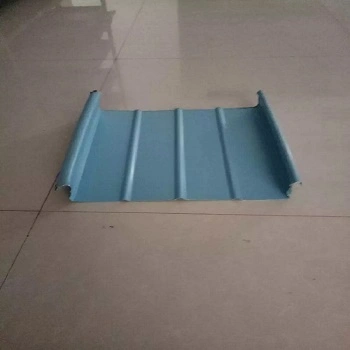

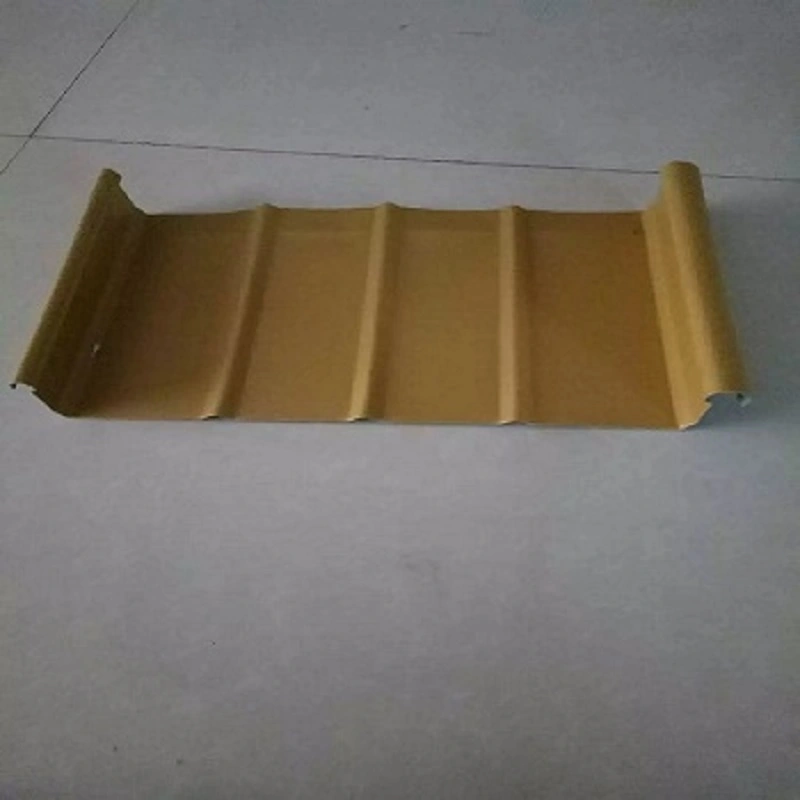

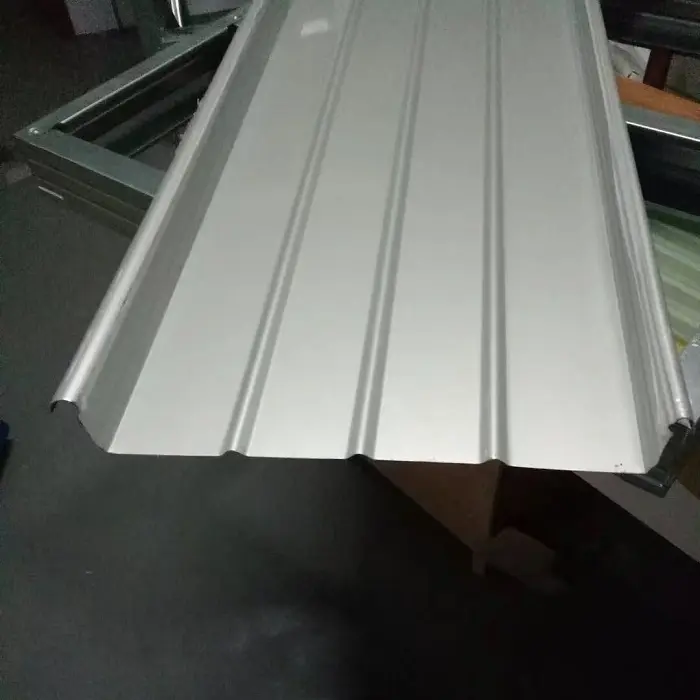

Cấu hình bảng phổ biến bao gồm YX65-300, YX65-330, YX65-400 và YX65-430. Cấu hình YX65-300 có chiều cao sườn là 65 mm và chiều rộng bao phủ hiệu quả là 300 mm. Các tấm lý tưởng nhất phải liên tục dọc theo hướng dốc mà không có mối nối hoặc kết nối vít. Chiều dài của các tấm định hình thường không được vượt quá 25 m và phải có các điểm kiểm soát biến dạng.

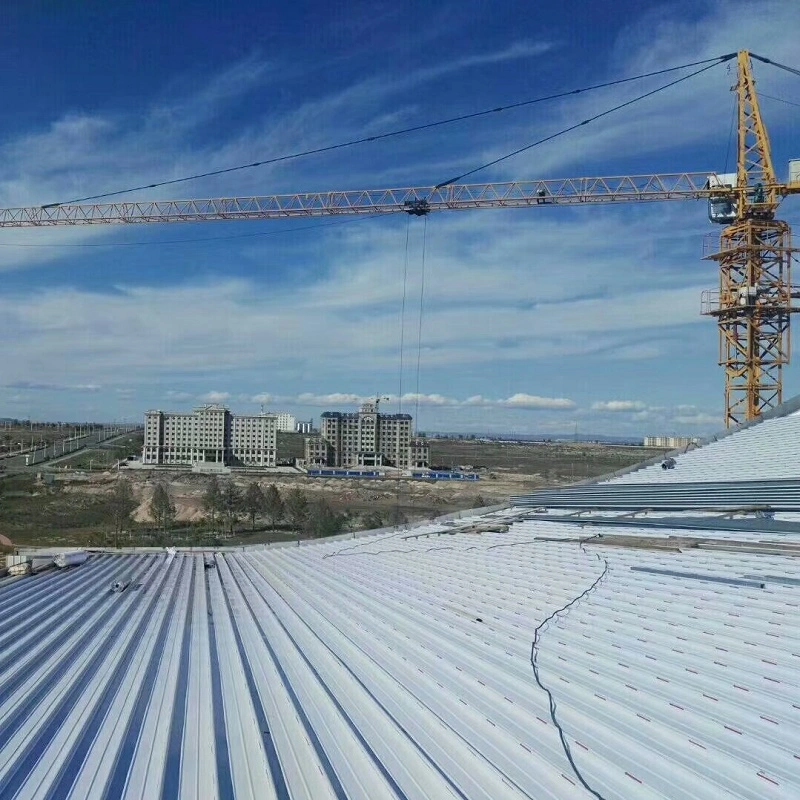

Một hệ thống mái lợp có đường may đứng hoàn chỉnh thường sử dụng cấu trúc hỗn hợp nhiều lớp. Ví dụ, dự án phòng triển lãm "Cửa sổ tới tương lai của Nam Thái Hồ" sử dụng cụm mái bao gồm tấm đế (thép định hình), tấm cách nhiệt bằng bông đá và tấm mái có đường may đứng. Điều này tích hợp các chức năng hỗ trợ cấu trúc, cách nhiệt và chống thấm. Tương tự, dự án khu nghỉ dưỡng trượt tuyết Yaoxue Ice and Snow World sử dụng hệ thống mái đường may đứng bằng nhôm-magiê-mangan kết hợp với hệ thống cách nhiệt tích hợp.
Sức cản của gió là một chỉ số hiệu suất quan trọng đối với hệ thống mái lợp đứng ở các vùng ven biển và các dự án xây dựng công cộng quy mô lớn. Là một phần của dự án khôi phục và gia cố mái kim loại của Nhà ga số 2 tại Sân bay Trường Bắc Nam Xương, tấm lợp kim loại có đường nối đứng HXY-400 đã trải qua quá trình thử nghiệm có hệ thống thông qua các thử nghiệm nâng gió trên quy mô đầy đủ.
Kết quả chứng minh rằng việc sử dụng các kẹp gia cố đã tăng khả năng chịu lực nâng của gió lên 4,18 lần so với các tấm không có kẹp. Các yếu tố như khoảng cách xà gồ, khả năng chịu cắt của các đầu nối xà gồ và độ bền uốn của bản thân xà gồ ảnh hưởng trực tiếp đến khả năng nâng gió. Nghiên cứu về mái kim loại với các khoảng cách xà gồ khác nhau cho thấy mối tương quan trực tiếp giữa tải trọng phá hoại cuối cùng của hệ thống vỉa đứng và khoảng cách xà gồ. Các kết quả thử nghiệm phù hợp với các xu hướng quan sát được trong các mô phỏng số, cung cấp cơ sở cho việc thiết kế và xây dựng tải trọng gió cuối cùng.
Hệ thống mái lợp có đường may đứng đáp ứng các yêu cầu về độ kín khí, độ kín nước và khả năng chống gió nâng lên thông qua việc sử dụng chất trám kín được bơm sẵn toàn bộ chiều dài trong các tấm kim loại và khóa đường may 360°. Các tấm tạo thành một khối liên tục dọc theo sườn dốc mà không có mối nối hoặc kết nối vít lộ ra ngoài, giúp giảm rủi ro rò rỉ liên quan đến tấm lợp có dây buộc lộ truyền thống, chẳng hạn như ăn mòn ở các lỗ buộc và sự xuống cấp của chất bịt kín.
Cần phải xử lý chớp nhoáng tại tất cả các điểm giao nhau nơi các tấm mái tiếp xúc với các bức tường mặt tiền hoặc các cấu trúc nhô ra khỏi mái nhà. Vật liệu bịt kín được áp dụng tại các khớp nối. Cần phải liên kết an toàn bằng keo silicon ở phần chồng lên nhau giữa đèn chớp đế và bảng điều khiển, trong khi các dải đệm xốp được sử dụng giữa đèn chớp phía trên và bảng điều khiển, cũng như giữa viền cạnh và bảng điều khiển.
Sự giãn nở nhiệt và co lại của vật liệu kim loại dưới sự dao động nhiệt độ đáng kể là một hiện tượng vật lý vốn có. Kết nối trượt giữa các tấm mái có đường may đứng và các giá đỡ cố định của chúng cho phép các tấm mở rộng và co lại tự do dọc theo độ dốc để phản ứng với sự dao động nhiệt độ, do đó có thể chịu được ứng suất nhiệt.
Mặc dù chiều dài của các tấm định hình lý tưởng nhất là không vượt quá 25 mét, nhưng phải thiết lập các điểm kiểm soát biến dạng thích hợp để định hướng hướng giãn nở và co lại. Điều này ngăn ngừa hiện tượng vênh hoặc tách bảng khỏi các đầu nối hỗ trợ. Đặc tính này cũng cho phép sử dụng các tấm đơn có chiều dài lên tới 35 mét trở lên, giảm số lượng chồng chéo ngang.
Hệ thống tấm mái có đường may đứng FLEX-LOK 400 được sử dụng cho mái kim loại cong nhịp lớn (99m và 72m) của dự án Giai đoạn III của Trung tâm Triển lãm và Hội nghị Hạ Môn. Hệ thống này bao gồm các xà gồ mạ kẽm cường độ cao, các tấm mái có đường may đứng và sàn kết cấu. Nó đã được chứng minh là có khả năng chống lại sự nâng lên của gió và ăn mòn, cũng như khả năng chống thấm và cách nhiệt.

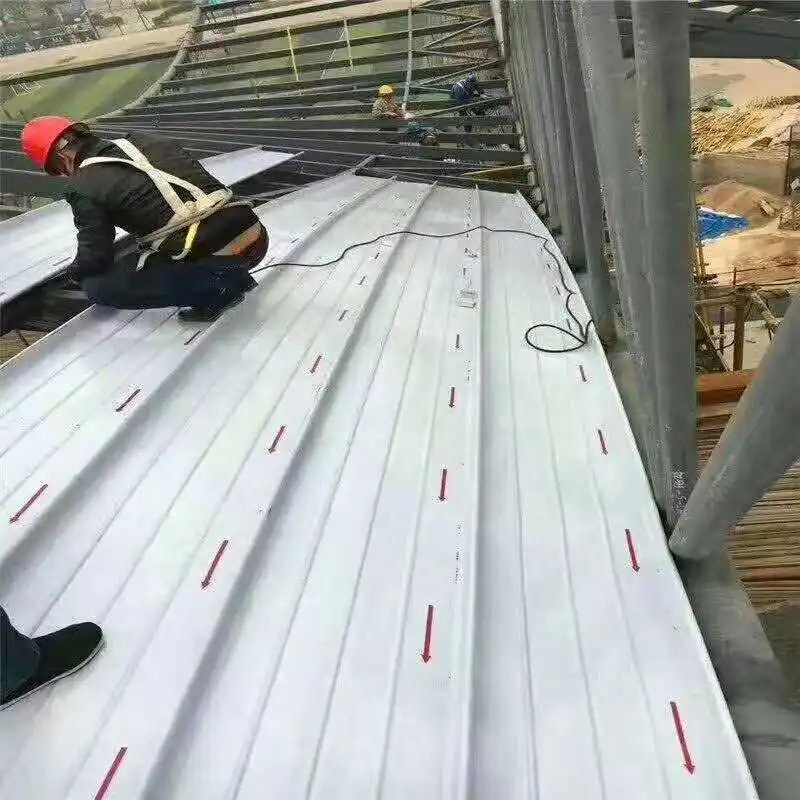

Trong quá trình xây dựng, các tấm mái được tạo hình cuộn tại chỗ và các bộ phận được lắp đặt theo hướng tránh gió thịnh hành. Yêu cầu định vị nghiêm ngặt đã được thực thi để lắp đặt các mối nối chi tiết. Tương tự, hệ mái lợp nhôm-magiê-mangan có mối nối đứng đã được áp dụng thành công cho kết cấu thép cong phức tạp của dự án Phòng triển lãm "Cửa sổ tới tương lai" ở Nam Thái Hồ.
Việc thi công và lắp đặt tấm mái vỉa đứng được hỗ trợ bởi hệ thống tiêu chuẩn. Theo thông số kỹ thuật JGJ 255-2012 (Thông số kỹ thuật cho mái chiếu sáng tự nhiên và mái kim loại), có các sai lệch cho phép được xác định rõ ràng đối với chất lượng lắp đặt: độ lệch 5–7 mm khi lắp các bộ phận dọc liên tục (có ngưỡng 35 mét) và độ lệch +20/+30 mm về độ dốc của mái kim loại (với ngưỡng 50 mét).
Tập bản đồ tiêu chuẩn quốc gia 24CJ113-1 (Chi tiết kiến trúc cho tấm kim loại (Phần I): Hệ thống mái kim loại có mối nối đứng 360°) cung cấp bản vẽ thi công chi tiết cho tất cả các điểm kết nối, từ mối nối tấm đến máng xối, dải chiếu sáng ban ngày, quạt thông gió và dây dẫn chống sét.
Các thông số sau đây dựa trên tiêu chuẩn sản xuất và tiêu chuẩn quốc gia có liên quan. Tùy chỉnh có sẵn để đáp ứng các yêu cầu dự án cụ thể.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Tiêu chuẩn / Ghi chú |
|---|---|---|
| Tiêu chuẩn áp dụng | GB 50345, JGJ 255-2012 | Mã kỹ thuật cho kỹ thuật lợp mái; Thông số kỹ thuật cho mái lấy sáng ban ngày và mái kim loại |
| Tham khảo thiết kế | 24CJ113-1 | Chi tiết xây dựng cho hệ thống mái kim loại có đường may đứng có đường nối 360° |
| Vật liệu cơ bản | Hợp kim Al-Mg-Mn (AA3004/3003) / Thép phủ Al-Zn / Thép không gỉ | Được lựa chọn dựa trên môi trường hoạt động |
| Độ dày Al-Mg-Mn | 0,7–1,2 mm | 0,9 mm thường được sử dụng |
| Sức mạnh năng suất Al-Mg-Mn | ≥190 MPa | Độ bền kéo: 240–285 MPa |
| Hồ sơ điển hình | YX65-300/330/400/430 | Chiều cao sườn: 65 mm |
| Giới hạn chiều dài bảng điều khiển | 25 m (khuyến nghị) | Cần có các điểm kiểm soát hướng dẫn biến dạng |
| Chiều dài máng xối | ≥150 mm ( ≥200 mm nếu không có máng mái) | Theo yêu cầu của JGJ 255-2012 |
| Chiều cao nhấp nháy | ≥250 mm (yêu cầu mã tối thiểu) | GB 50693-2011 |
| Sức cản của gió | Gia cố bằng kẹp tăng công suất lên 4,18 lần | Được xác minh bằng thử nghiệm toàn diện tại Sân bay Trường Bắc |
1. Chống thấm kết cấu không có lỗ buộc.Không có ốc vít xuyên qua bề mặt bảng điều khiển. Kết nối khóa liên động có đường nối 360° kết hợp với chất bịt kín được bơm trước liên tục giúp giảm nguy cơ rò rỉ liên quan đến các lỗ buộc chặt.
2. Khả năng chống gió có thể kiểm chứng và điều chỉnh.Thử nghiệm nâng gió toàn diện xác nhận rằng các kẹp gia cố có thể tăng khả năng chịu tải lên 4,18 lần. Các yếu tố như khoảng cách xà gồ và khả năng chịu tải của đầu nối ảnh hưởng trực tiếp đến hiệu suất cản gió của mái nhà.
3. Sự giãn nở và co lại nhiệt thích ứng.Các kẹp trượt cho phép các tấm mở rộng và co lại tự do dọc theo độ dốc. Các điểm kiểm soát dẫn hướng biến dạng đảm bảo chuyển động xảy ra theo hướng đã định, ngăn ngừa hiện tượng vênh hoặc bong tróc bảng điều khiển.
4. Tùy chọn vật liệu đa dạng.Hợp kim nhôm-magiê-mangan (tuổi thọ trên 50 năm), thép phủ Al-Zn và thép không gỉ có sẵn để phù hợp với các môi trường ăn mòn khác nhau và yêu cầu của dự án.
5. Hỗ trợ tiêu chuẩn toàn diện.Thiết kế, chi tiết kết cấu và chấp nhận lắp đặt được hỗ trợ bởi GB 50345, JGJ 255-2012 và tập bản đồ tiêu chuẩn quốc gia 24CJ113-1.
Đối với thiết kế chống gió:Khoảng cách xà gồ và loại kẹp ảnh hưởng đáng kể đến khả năng nâng gió. Nên sử dụng thử nghiệm toàn diện hoặc tính toán kỹ thuật để xác minh cấu hình đã chọn. Có thể cần kẹp gia cố ở những vùng có gió lớn.
Đối với các ứng dụng bảng dài:Nếu chiều dài tấm vượt quá 25 m, hãy bao gồm các điểm kiểm soát biến dạng để hướng dẫn chuyển động nhiệt. Xác nhận rằng chi tiết kẹp trượt cho phép phạm vi di chuyển dự kiến mà không bị ràng buộc.
Đối với môi trường ăn mòn:Chọn vật liệu cơ bản theo điều kiện tiếp xúc. Hợp kim Al-Mg-Mn và thép không gỉ thích hợp cho môi trường ven biển hoặc công nghiệp. Xác minh tính tương thích của lớp phủ với các yếu tố môi trường địa phương.
Trong quá trình cài đặt:Các tấm thường được tạo thành dạng cuộn tại chỗ hoặc trong nhà máy. Đảm bảo quá trình ghép nối được thực hiện bằng thiết bị đã được hiệu chuẩn. Lắp đặt các tấm theo hướng tránh gió thịnh hành nếu có thể. Kiểm tra xem tất cả các tấm chớp và chất bịt kín có được đặt chính xác hay không trước khi ghép mí mắt.
1.Hệ thống mái lợp kim loại cho các trung tâm giao thông lớn như nhà ga sân bay và nhà ga đường sắt cao tốc.
2.Tấm lợp kim loại cho các tòa nhà công cộng có quy mô lớn bao gồm sân vận động, trung tâm triển lãm và nhà hát.
3.Tấm lợp cho kết cấu thép có nhịp lớn hoặc hình dạng phức tạp, có khả năng uốn cong.
4.Các tòa nhà ở khu vực ven biển, dễ bị bão yêu cầu khả năng chống gió cao, sử dụng các biện pháp gia cố dạng kẹp khi cần thiết.
Các tấm định hình thông thường được cố định xuyên qua bề mặt tấm bằng vít, tạo ra các điểm xuyên qua có thể trở thành đường rò rỉ theo thời gian. Các tấm đường may đứng sử dụng các kẹp giấu và mối nối được nối bằng máy nên không có ốc vít lộ ra ngoài. Điều này làm giảm nguy cơ nước xâm nhập và cho phép chuyển động nhiệt thông qua kết nối trượt.
Đối với môi trường ven biển hoặc có độ ăn mòn cao, hợp kim nhôm-magiê-mangan hoặc thép không gỉ thường được khuyên dùng. Hợp kim Al-Mg-Mn mang lại khả năng chống ăn mòn tốt và tuổi thọ cao, trong khi thép không gỉ mang lại độ bền cao hơn cho các thiết kế chống gió. Thép phủ Al-Zn có thể được sử dụng trong điều kiện ít khắc nghiệt hơn.
Các tấm được gắn vào cấu trúc thông qua các kẹp cho phép di chuyển dọc theo chiều dài của tấm. Điều này có nghĩa là các tấm có thể giãn nở và co lại mà không gây áp lực lên các chốt hoặc gây đóng hộp dầu. Có thể cần có các điểm kiểm soát biến dạng trên các tấm dài để định hướng chuyển động và ngăn ngừa hiện tượng vênh.
Đúng. Các tấm có thể được tạo hình cuộn và sau đó được uốn cong theo hình dạng mái lồi hoặc lõm. Các dự án như Trung tâm Triển lãm và Hội nghị Hạ Môn đã sử dụng hệ thống đường nối đứng cho mái cong nhịp lớn. Khả năng uốn cụ thể phụ thuộc vào biên dạng và độ dày vật liệu.
JGJ 255-2012 cung cấp dung sai lắp đặt, bao gồm độ lệch 5–7 mm đối với các bộ phận dọc liên tục và độ lệch +20/+30 mm đối với độ dốc mái. Atlas tiêu chuẩn quốc gia 24CJ113-1 cung cấp bản vẽ kết nối chi tiết. Độ kín nước thường được xác minh bằng cách kiểm tra bằng mắt và, nếu cần, bằng các thử nghiệm bằng vòi hoặc ao.
