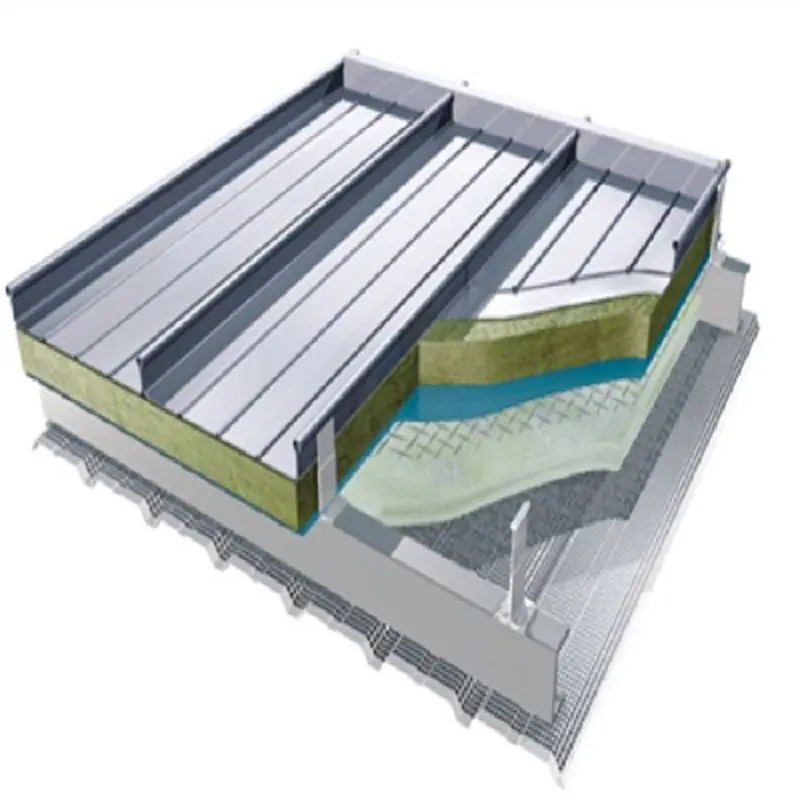

SENBO Vật liệu xây dựngcung cấp Tấm lợp mái vòm Alu-Mg-Mn như một phần của dòng sản phẩm hệ thống mái kim loại. Các tấm này được sản xuất từ hợp kim nhôm-magiê-mangan dòng AA3004 và được tạo thành các dạng cong, phi tiêu chuẩn để đáp ứng các yêu cầu kiến trúc cho hình dạng mái phức tạp.

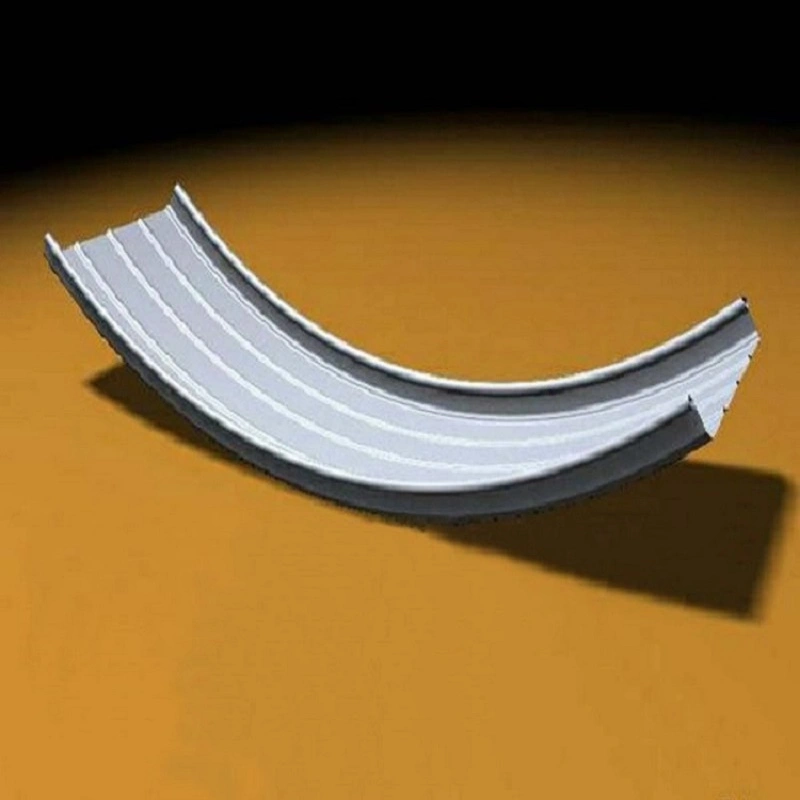

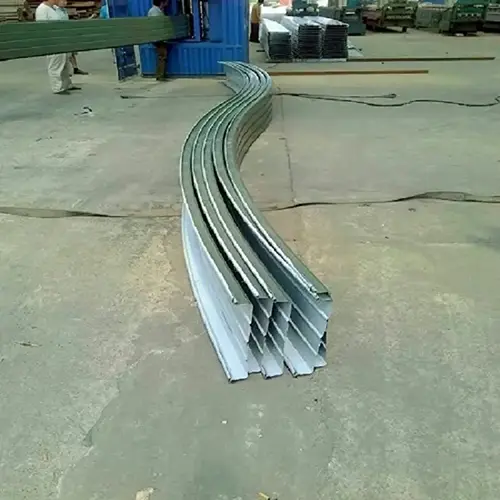

Tấm lợp mái vòm Al-Mg-Mn là tấm lợp định hình chuyên dụng được sản xuất bằng thiết bị tạo hình cuộn chính xác, tốc độ cao. Thành phần cơ chất bao gồm 1,0%–1,5% mangan và 0,8%–1,3% magie, phần còn lại là nhôm. Là một sản phẩm phái sinh của tấm Al-Mg-Mn có đường may đứng tiêu chuẩn, tấm hình vòm trải qua quá trình tạo hình chuyên dụng để biến các tấm phẳng thành hình cong. Điều này hỗ trợ các thiết kế kiến trúc hiện đại như mái hình vòm, mái cong và hình cầu.

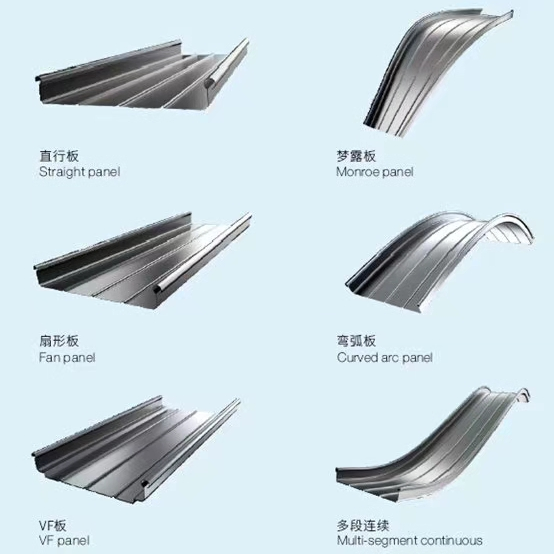

Các cấu hình có sẵn bao gồm các mẫu như YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 và YX28-205-820. Các tấm hình quạt và côn cũng có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của dự án.

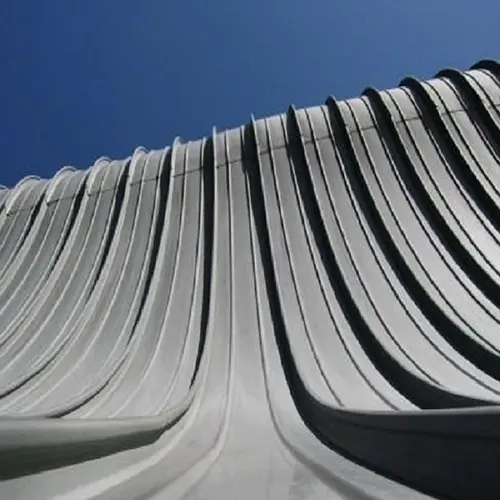

Những tấm này được sử dụng rộng rãi trong hệ thống mái phi tiêu chuẩn của các tòa nhà công cộng lớn, bao gồm nhà ga sân bay, sân vận động, trung tâm hội nghị và triển lãm. Bề mặt sản phẩm được xử lý bằng quy trình phủ trước khi cuộn và có sẵn lớp phủ fluorocarbon PVDF, kết hợp tính thẩm mỹ kiến trúc với độ bền.
Hợp kim nhôm-magiê-mangan mang lại sự cân bằng về độ bền và tính linh hoạt, khiến nó phù hợp để tạo thành các hình dạng mái phức tạp như bề mặt cong 3D, hình cầu và hình quạt. Thông qua công nghệ sản xuất tấm uốn cong và hình quạt chuyên dụng, những tấm hình vòm này có thể đáp ứng các yêu cầu thiết kế đa dạng trong khi vẫn duy trì hiệu suất kín nước.

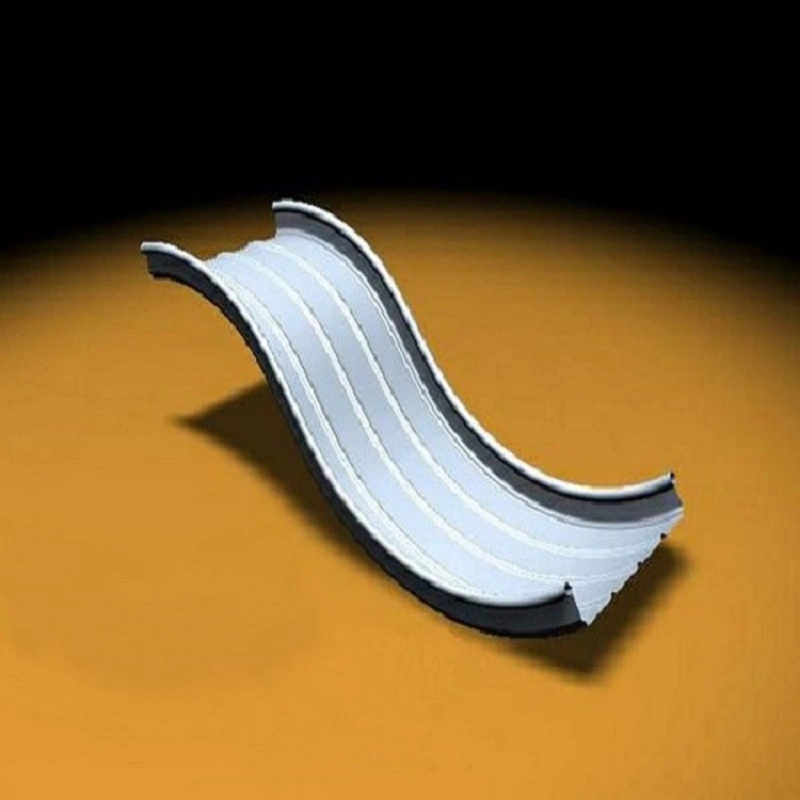

Sản phẩm có thể áp dụng cho nhiều dạng kiến trúc khác nhau, bao gồm mái có độ cong dương hoặc âm, mái vòm, mái dốc đơn và mái dốc đôi, kết cấu mái liên thông, mái dốc và mái cong.
Dự án mái che liên kho tại Kho ngũ cốc Chương Châu ở Phúc Kiến sử dụng hệ thống mái tôn hình vòm được phủ nhôm-magiê-mangan. Cấu trúc kéo dài 18 mét với chiều dài 108 mét, có tổng diện tích gần 2.000 mét vuông.
Mái nhà được làm bằng các tấm tôn nhôm-magiê-mangan kiểu YT6118 với độ dày 1,2 mm. Chiều cao vòm là 4,085 mét và tỷ lệ tăng trên nhịp là 0,23. Việc cài đặt được hoàn thành trong vòng sáu ngày. Các tấm được chế tạo bằng cách ghép ba bộ phận nhỏ hơn thành một bộ phận cơ bản duy nhất, sau đó được nâng lên và cố định vào các bộ phận thép nhúng. Các thiết bị được kết nối bằng phương pháp nối kín nước.
Nhôm có mật độ khoảng 2,73 g/cm³, bằng khoảng 1/3 mật độ của thép. Các tấm nhôm-magiê-mangan có cường độ chảy ít nhất là 190 MPa, độ bền kéo 240–285 MPa và độ giãn dài ít nhất 3%. Trong khi duy trì tính toàn vẹn của cấu trúc, những tấm mái vòm này làm giảm tải trọng chết của hệ thống mái.
Trong dự án Kho ngũ cốc Chương Châu, thiết kế tính đến tải trọng trực tiếp phân bố đồng đều là 0,3 kN/m2 và áp lực gió thiết kế là 0,40 kN/m2 dựa trên chu kỳ lặp lại 10 năm.
Chất nền hợp kim nhôm-magiê-mangan có đặc tính chống gỉ vốn có. Lớp oxit bề mặt được hình thành tự nhiên ngăn chặn quá trình oxy hóa và ăn mòn, đồng thời mang lại khả năng chống axit và kiềm. Các tấm được phủ có thể tạo thành một lớp màng bảo vệ tự phục hồi trong môi trường khắc nghiệt, khiến chúng phù hợp với khí hậu ẩm ướt. Tuổi thọ sử dụng theo thiết kế là trên 50 năm, bảo hành lớp phủ từ 15–20 năm.
Các thông số sau đây được dựa trên tiêu chuẩn sản xuất và các tiêu chuẩn liên quan. Tùy chỉnh có sẵn để đáp ứng các yêu cầu dự án cụ thể.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú / Cơ sở tiêu chuẩn |
|---|---|---|
| Lớp nền | AA3004 (AlMg1Mn1) | Mn 1,0%–1,5%, Mg 0,8%–1,3%, cân bằng Nhôm |
| Độ dày chung | 0,7 mm – 1,2 mm | |
| Hồ sơ chung | YX65-300/330/400/430/500, YX28-205-820 | Các tấm hình quạt, côn và cong có thể tùy chỉnh |
| Tỉ trọng | 2,73 g/cm³ | Xấp xỉ. 1/3 thép |
| Độ bền kéo | 240 – 285 MPa | Nhiệt độ AA3004 H36/H46 |
| Sức mạnh năng suất | ≥190 MPa | |
| Độ giãn dài | ≥3% | |
| Cuộc sống phục vụ thiết kế | > 50 năm | |
| Tài liệu tham khảo tiêu chuẩn vật liệu | Dòng GB/T 3880 cho tấm hợp kim nhôm | Xác minh bằng chứng chỉ sản phẩm cụ thể |
1. Tạo hình linh hoạt cho các thiết kế phức tạp.Các tấm có thể được xử lý thành các hình dạng không đều như hình quạt, hình côn, cong lồi và lõm và hình cầu. Điều này hỗ trợ các yêu cầu thiết kế cá nhân hóa của kiến trúc hiện đại cho các bề mặt cong và mái vòm.
2. Nhẹ với độ bền kéo cao.Với mật độ khoảng 1/3 so với thép và độ bền kéo trên 240 MPa, các tấm đáp ứng yêu cầu cho mái lợp nhịp lớn, bao gồm các nhịp vượt quá 18 mét.
3. Chống ăn mòn và tuổi thọ lâu dài.Hợp kim tự nhiên tạo thành một lớp oxit bảo vệ. Hệ thống này được thiết kế để có tuổi thọ sử dụng trên 50 năm, với thời gian bảo hành lớp phủ từ 15–20 năm.

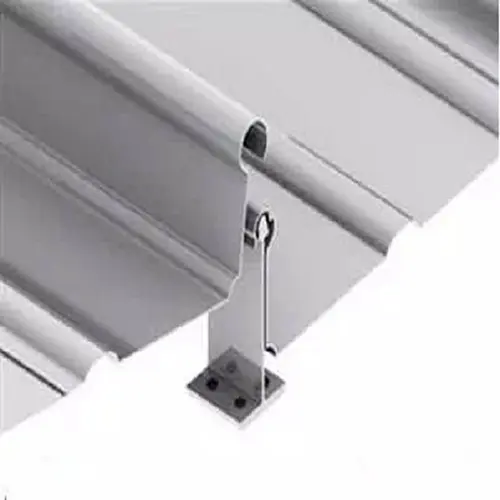

4. Chống thấm đáng tin cậy thông qua khóa liên động mô-đun.Quá trình kết nối đường may lồng vào nhau theo mô-đun đảm bảo các mối nối tấm chặt chẽ và hiệu suất thoát nước và chống thấm đáng tin cậy.
5. Vật liệu có thể tái chế.Vật liệu hợp kim nhôm có thể tái chế hoàn toàn, hỗ trợ các mục tiêu xây dựng xanh.
Đối với mái cong hoặc hình cầu:Làm việc sớm với nhà sản xuất trong giai đoạn thiết kế để xác nhận bán kính cong có thể đạt được cho biên dạng và độ dày đã chọn. Các tấm hình quạt và côn yêu cầu bản vẽ thi công chính xác.
Đối với các ứng dụng có nhịp độ dài:Xác minh khả năng mở rộng của bảng điều khiển so với tải yêu cầu. Dự án Kho ngũ cốc Chương Châu sử dụng các tấm dày 1,2 mm trên nhịp 18 mét, nhưng mỗi dự án phải được tính toán dựa trên tải trọng gió và tuyết tại địa phương.
Đối với môi trường ven biển hoặc có độ ẩm cao:Chọn lớp phủ fluorocarbon PVDF để cải thiện khả năng chống chịu thời tiết. Xác nhận rằng lớp nền và hệ thống phủ tương thích với các điều kiện tiếp xúc dự kiến.
Trong quá trình cài đặt:Các tấm thường được đúc sẵn thành các bộ phận trong nhà máy và được cẩu vào vị trí. Sử dụng phương pháp ghép nối được chỉ định để đảm bảo các mối nối kín nước. Tuân theo hướng dẫn của nhà sản xuất về cách xử lý, nâng và buộc chặt để tránh hư hỏng bề mặt.
1.Hệ thống mái cong, hình cầu và hình dạng bất thường cho các công trình công cộng lớn như sân vận động và trung tâm triển lãm.
2.Hệ thống mái và mặt tiền phức hợp cho nhà ga sân bay, nhà ga đường sắt cao tốc.
3.Cấu trúc mái vòm nhịp dài, chẳng hạn như kho bãi và nhà kính nông nghiệp.
4.Hệ thống mái lợp cho các tòa nhà mang tính biểu tượng với yêu cầu thiết kế kiến trúc độc đáo.
Các tấm đường may đứng tiêu chuẩn thường thẳng và được lắp đặt trên mái bằng hoặc có độ dốc nhẹ. Các tấm vòm trải qua quá trình tạo hình bổ sung để tạo ra các mặt cắt cong theo hình dạng mái lồi, lõm hoặc hình cầu. Cả hai hệ thống đều sử dụng công nghệ đường may lồng vào nhau tương tự nhau, nhưng các tấm hình vòm được thiết kế đặc biệt cho các hình dạng mái không chuẩn.
Bán kính cong tối thiểu phụ thuộc vào cấu hình của tấm, độ dày vật liệu và tính chất hợp kim. Điều này cần được xác nhận với nhà sản xuất trong giai đoạn thiết kế. Việc cung cấp sớm các bản vẽ hình học mái nhà có thể giúp xác định xem tấm được chọn có thể đạt được độ cong cần thiết mà không ảnh hưởng đến hiệu suất kết cấu hay không.
Đúng. Hợp kim nhôm-magiê-mangan có khả năng chống ăn mòn tự nhiên và lớp phủ fluorocarbon PVDF cải thiện hơn nữa khả năng chống chịu thời tiết. Điều này làm cho các tấm thích hợp với môi trường ven biển và có độ ẩm cao. Tuổi thọ thiết kế là hơn 50 năm trong điều kiện bình thường.

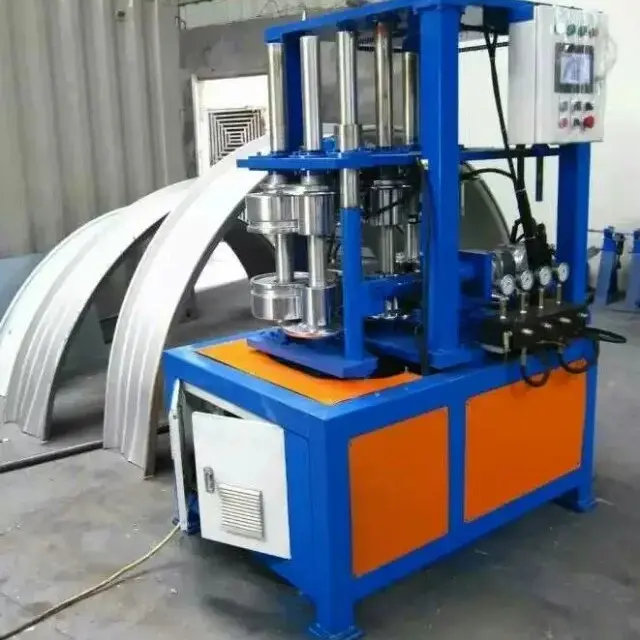

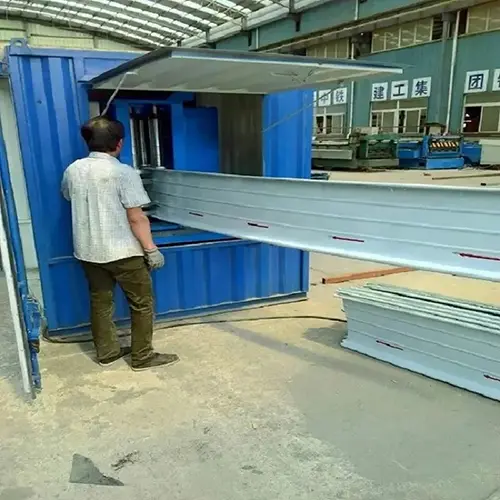

Các tấm hình quạt và hình côn được sản xuất bằng thiết bị tạo hình chuyên dụng và dụng cụ tùy chỉnh. Chúng thường được chế tạo dựa trên bản vẽ thi công lấy từ hình dạng mái nhà. Mỗi tấm được tạo hình riêng biệt để phù hợp với vị trí cụ thể của nó trên bề mặt cong, đảm bảo độ khít phù hợp và đường may kín nước.
Vui lòng cung cấp bản vẽ hình học mái nhà (bao gồm bán kính cong), mặt cắt tấm, độ dày, loại lớp phủ, số lượng và vị trí dự án. Nếu cần có các tấm hình quạt hoặc hình côn, hãy kèm theo bản vẽ bố trí chi tiết. Điều này giúp nhóm của chúng tôi chuẩn bị báo giá và kế hoạch sản xuất chính xác.
Công ty TNHH Công nghệ Vật liệu Xây dựng Thiên Tân SENBO là nhà sản xuất tấm lợp hình vòm Al-Mg-Mn, tấm lợp có đường may đứng, ống dẫn nước bằng thép sơn màu và các sản phẩm vỏ bọc kim loại khác. Cơ sở sản xuất của chúng tôi đặt tại Khu phát triển kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc, được trang bị dây chuyền sản xuất tự động và quy trình kiểm tra chất lượng bốn giai đoạn. Để biết thêm thông tin về nhà máy, chứng nhận, khả năng thử nghiệm và tài liệu tham khảo dự án của chúng tôi, vui lòng truy cậpVề chúng tôitrang hoặcliên hệ với nhóm kỹ thuật của chúng tôi.
