Sàn thép định hình kín (còn gọi là thép tấm định hình loại kín) là tấm ván xây dựng dạng sóng được hình thành ở nhiệt độ phòng từ các cuộn thép mạ kẽm nhúng nóng sử dụng dây chuyền cán nguội nhiều con lăn liên tục. Điểm khác biệt chính của nó so với sàn có biên dạng mở là phần dưới của rãnh sườn được bịt kín hoàn toàn, tạo ra một khoang rỗng hình nêm hoặc hình thang khép kín.
Vật liệu xây dựng SENBOcung cấp sàn thép dạng kín như một phần của hệ thống sàn composite. Những tấm này được sử dụng rộng rãi trong các tòa nhà khung thép, nơi có khả năng chống cháy, mặt dưới phẳng và xây dựng hiệu quả là những yêu cầu chính.

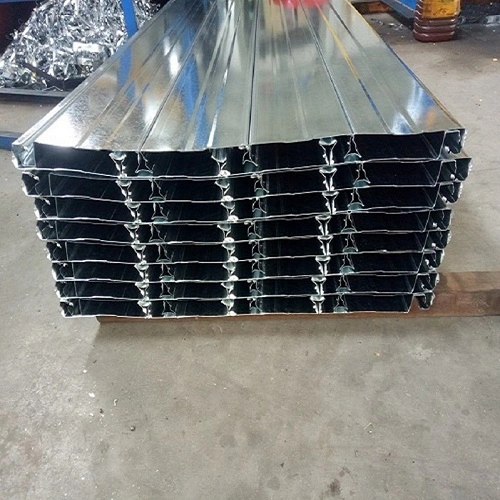

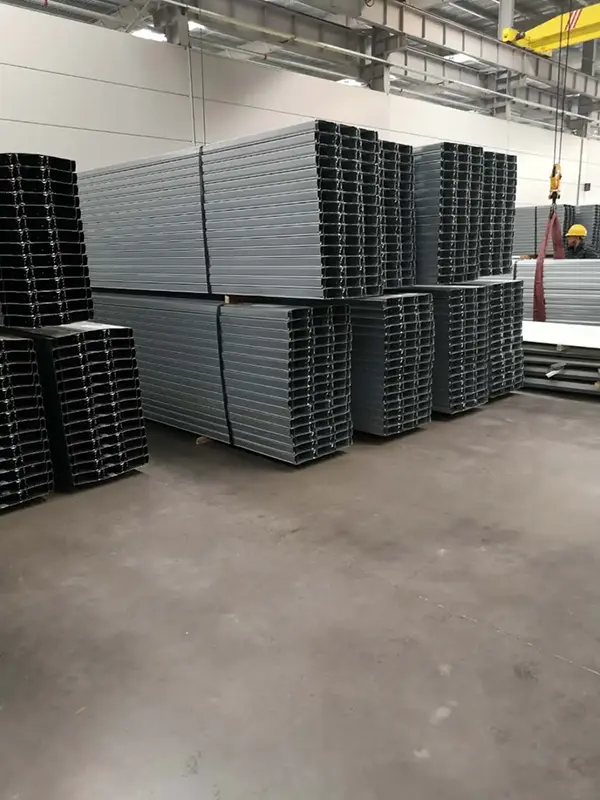

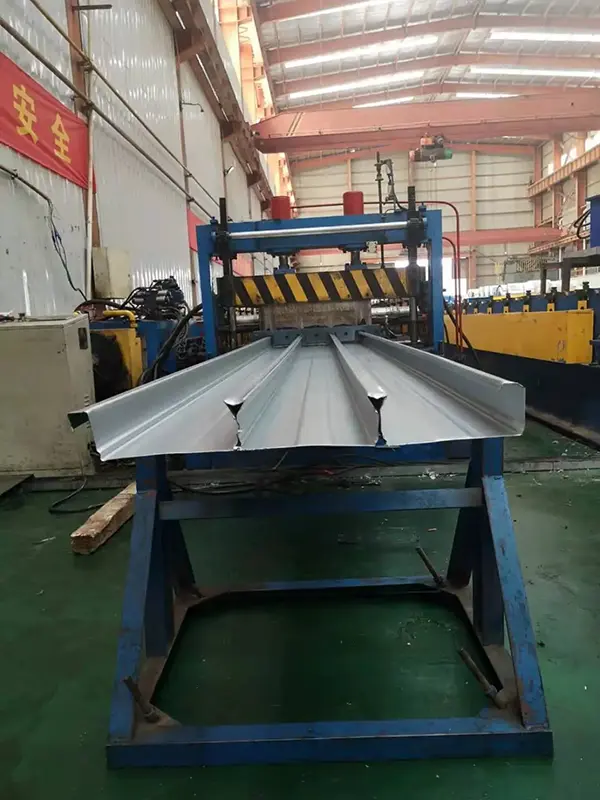

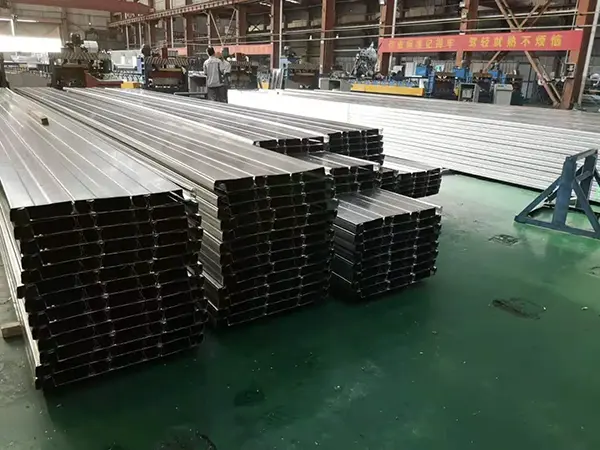

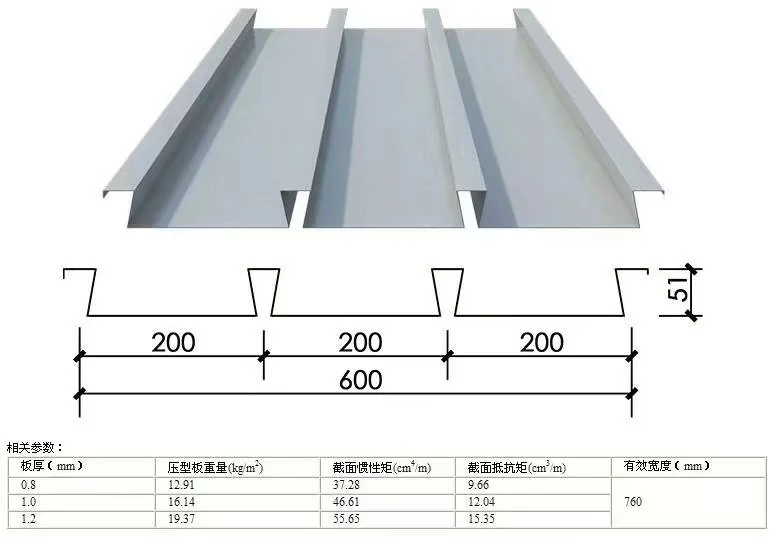

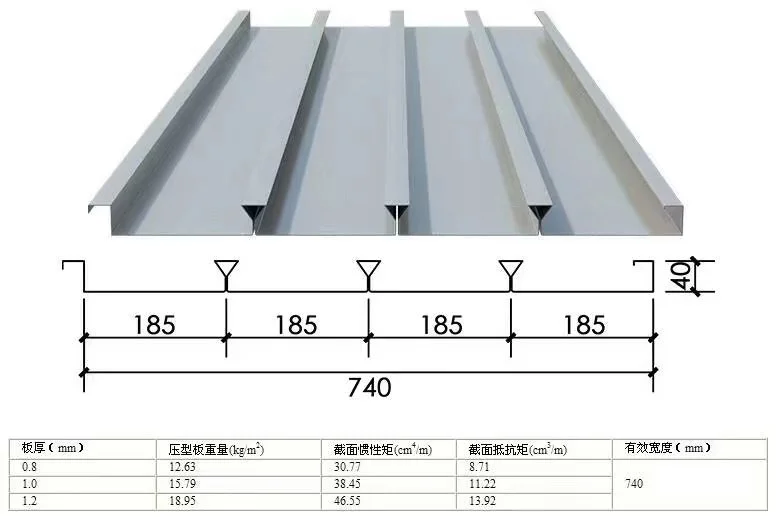

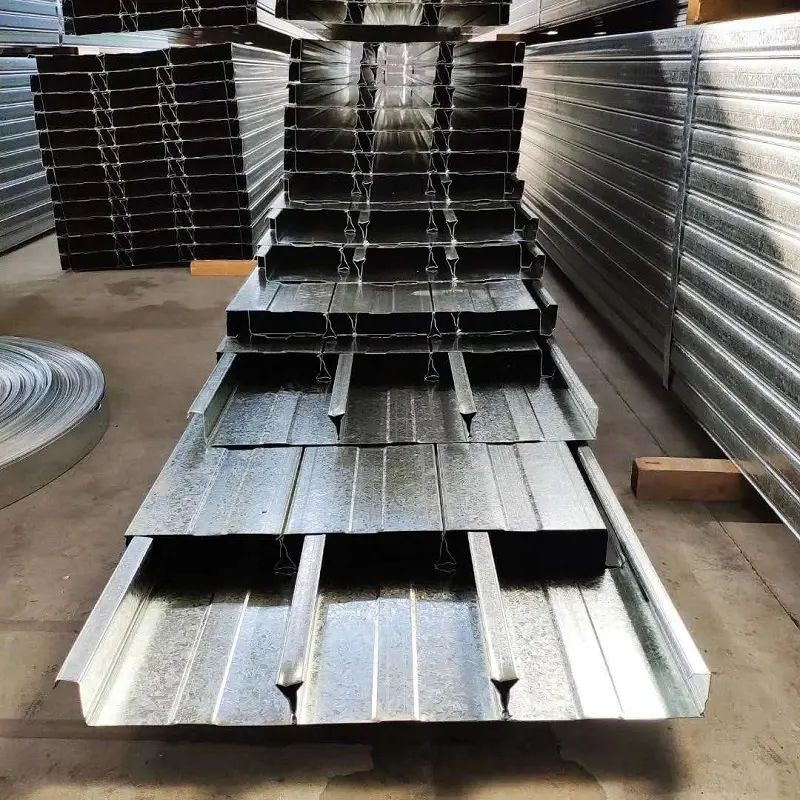

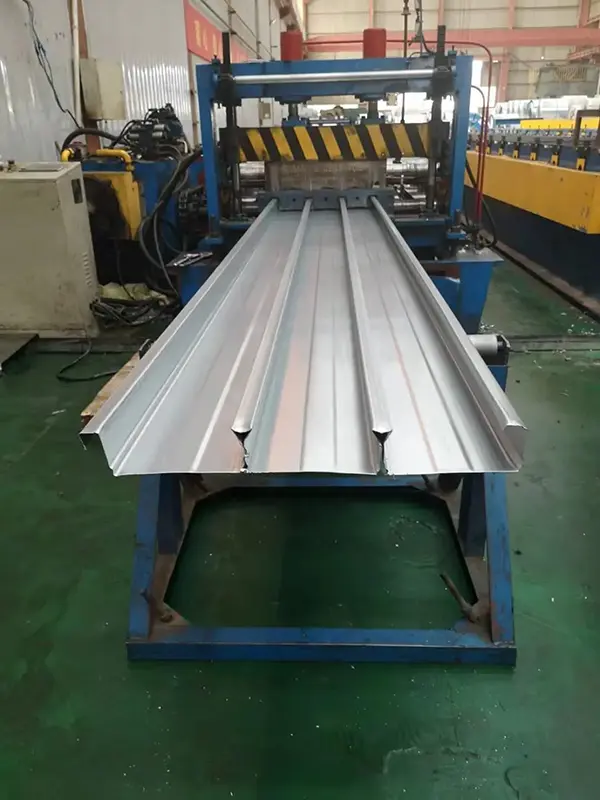

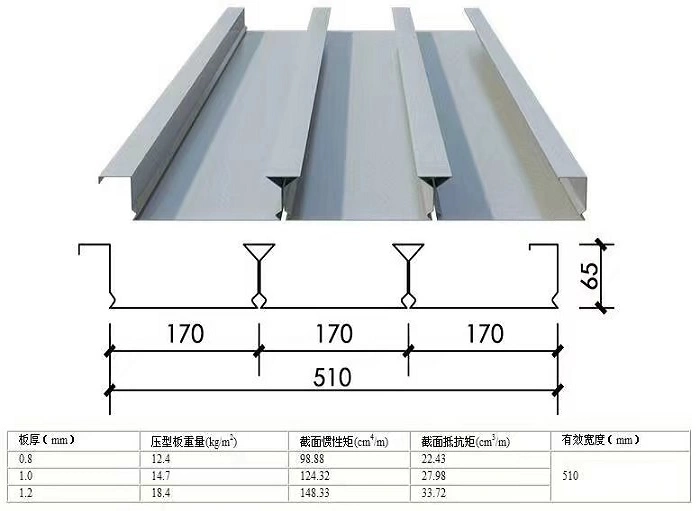

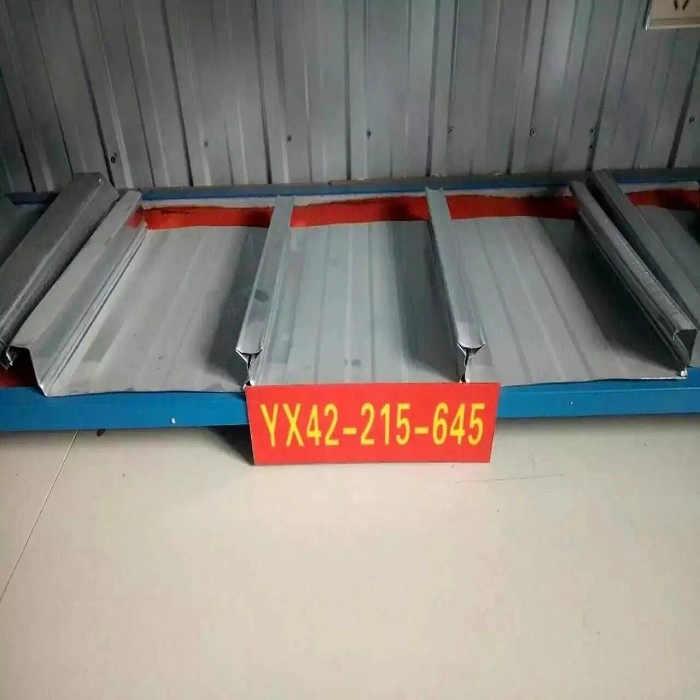

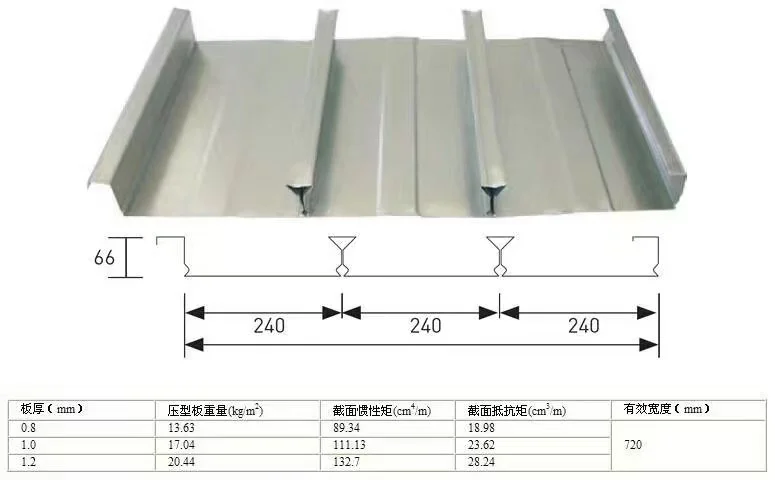

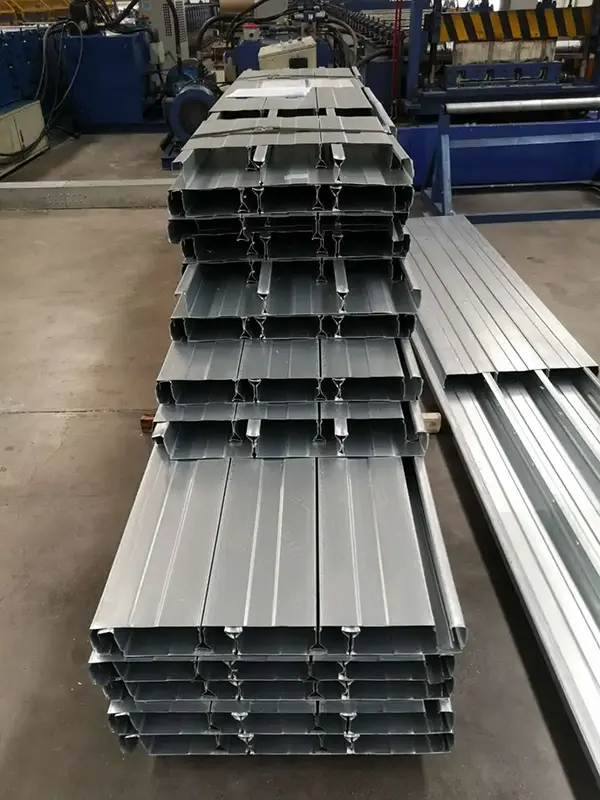

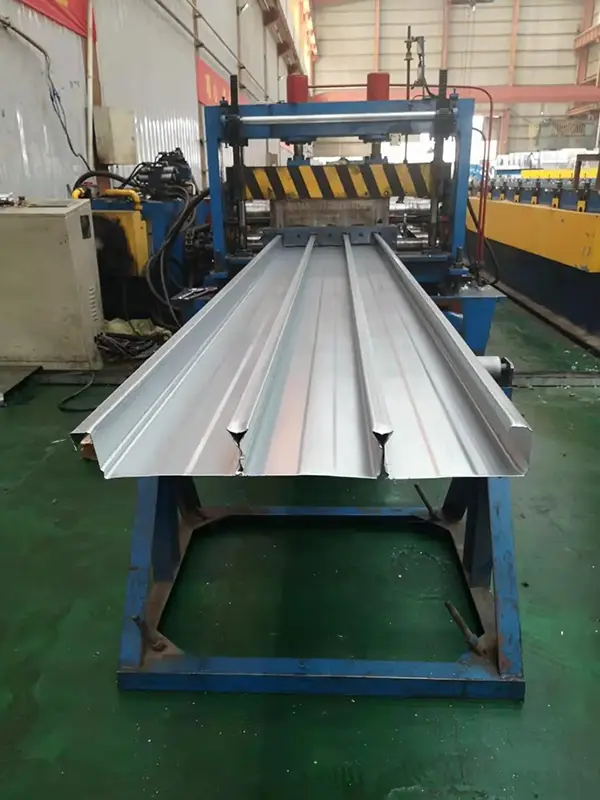

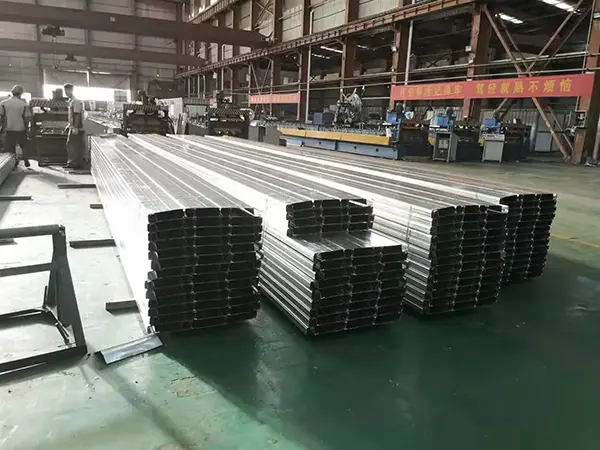

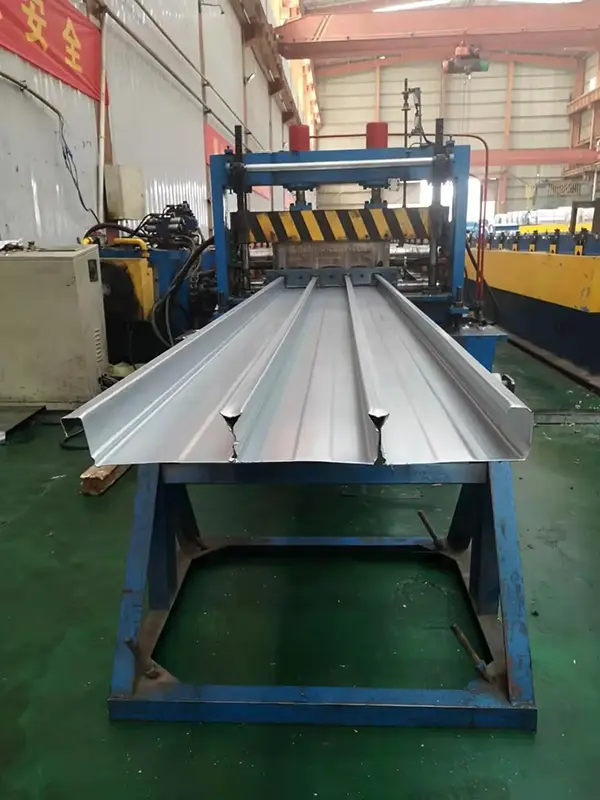

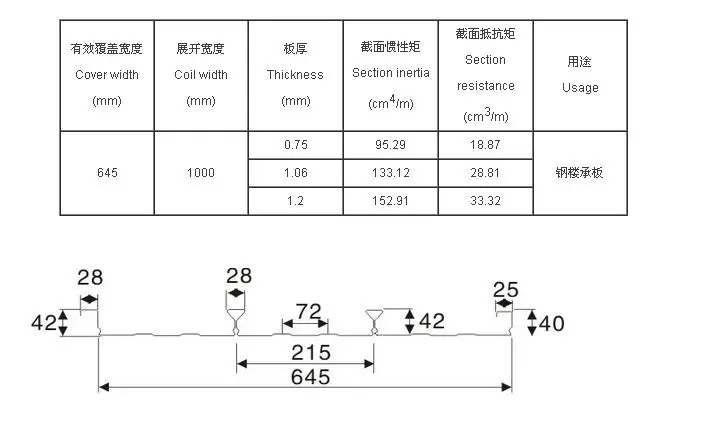

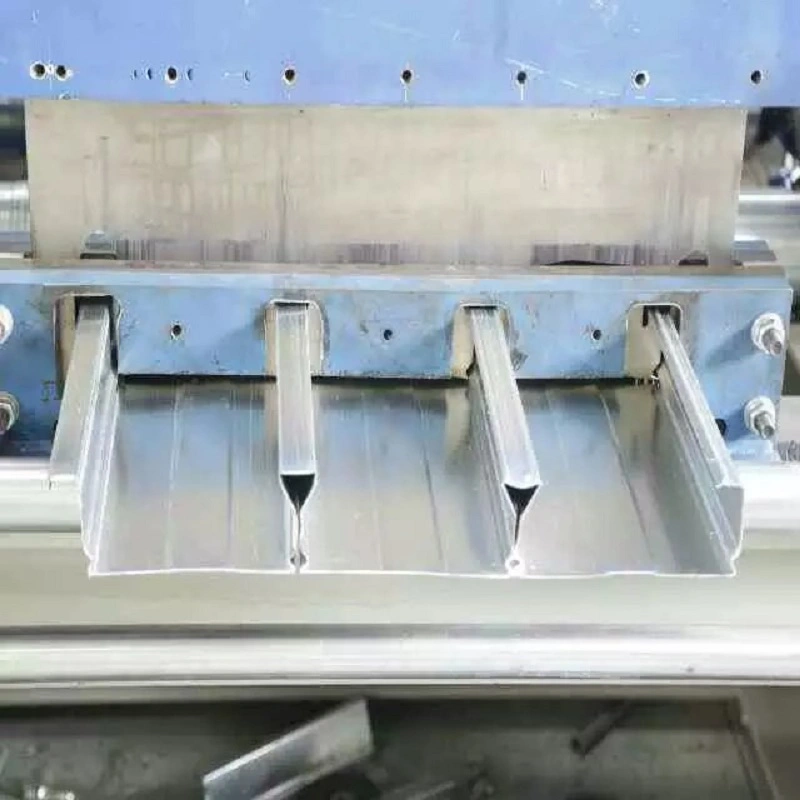

Sàn được hình thành từ một tấm thép có chiều rộng cố định thông qua quy trình tạo hình cán nguội nhiều lượt tích hợp. Điều này tạo ra các cạnh thẳng đứng lồng vào nhau ở cả hai bên và một loạt các đường gân hình tam giác ngược hoặc hình thang có đáy khép kín. Lấy mô hình YX65-185-555 làm ví dụ: chiều cao sườn là 65 mm, chiều rộng sóng là 185 mm và chiều rộng vùng phủ sóng hiệu quả là 555 mm. Đối với mẫu YXB48-200-600, chiều cao gân là 48 mm, bước sóng là 200 mm và chiều rộng hiệu dụng là 600 mm. Một mẫu cải tiến khác có chiều cao sườn là 68 mm, bước sóng 196 mm và hình tam giác ngược có chiều rộng 36 mm và chiều cao 31 mm.
Vật liệu cơ bản bao gồm các cuộn thép mạ kẽm nhúng nóng có chiều rộng khoảng 1000–1250 mm. Vật liệu bao gồm các loại như Q235, Q345 hoặc SGC490, với độ dày từ 0,7 mm đến 1,5 mm. Trọng lượng mạ hai mặt thường là 80–275 g/m2, mặc dù nó có thể được tùy chỉnh lên tới 600 g/m2 cho các yêu cầu đặc biệt. Biên dạng sườn kín được hình thành bằng quy trình uốn nguội và biến dạng ngược chuyên dụng; điều này sử dụng đặc tính biến dạng đàn hồi và đàn hồi của tấm thép để tự động đóng lỗ mở phía dưới. Vì không cần đục lỗ ở các khu vực chịu tải nên khả năng chống ăn mòn và độ cứng tổng thể của tấm vẫn được bảo toàn. Sản phẩm tuân thủ tiêu chuẩn quốc gia GB/T 12755-2008, "Tấm thép định hình cho tòa nhà".
Ưu điểm cốt lõi của sàn kiểu đóng so với sàn kiểu mở nằm ở thiết kế sườn kín. Sau khi đổ bê tông, các sườn của tấm được bọc hoàn toàn trong bê tông, tạo ra hiệu ứng liên kết tương tự như hiệu ứng của các thanh cốt thép trong tấm đúc tại chỗ. Điều này cho phép tận dụng tối đa cường độ tương ứng của vật liệu thép và bê tông, đạt được tác dụng tổng hợp thực sự. Trọng tâm của phần sàn có gân kín nằm cách đáy tấm khoảng 16 mm. Khi phân tích khả năng chịu lực kết cấu của tấm composite bằng lý thuyết dẻo, cánh tay đòn bên trong giữa tâm lực nén bê tông và tâm lực kéo thép lớn hơn, cường độ vật liệu được phát huy tối đa; do đó, tấm composite sườn kín mang lại khả năng chịu tải kết cấu cao hơn hoặc hệ số an toàn cao hơn.
Các thử nghiệm về khả năng chống cháy đã xác minh rằng tấm composite bê tông thép định hình có sườn kín thể hiện khả năng hấp thụ nhiệt và chống cháy tuyệt vời trong điều kiện tăng nhiệt độ tiêu chuẩn, đáp ứng yêu cầu về mức độ chống cháy (1,5 giờ) đối với tấm sàn nhà loại I. Do thiết kế sườn kín bao bọc hoàn toàn tấm thép trong bê tông, ngăn nhiệt tiếp xúc trực tiếp với thép nên những tấm này thường đáp ứng các tiêu chuẩn an toàn cháy nổ của tòa nhà cao tầng mà không cần thêm lớp phủ phun chống cháy. Đặc điểm này giúp tiết kiệm chi phí vật liệu và tránh ô nhiễm môi trường trong quá trình thi công.
Mặt dưới của tấm sườn kín phẳng với các mạng lưới vừa khít, cho phép hoàn thiện trần linh hoạt tùy theo nhu cầu kiến trúc: bề mặt có thể được phun sơn để tạo trần kiểu có rãnh, tráng men và sơn bằng lớp phủ gốc nước để có trần phẳng mịn, hoặc phủ trực tiếp bằng vải dán tường hoặc giấy dán tường. Hệ thống treo dựa trên khe độc đáo của tấm tạo điều kiện thuận lợi cho việc lắp đặt trần treo. Ngoài ra, thiết kế tấm composite cho phép giảm độ dày tấm, do đó tăng chiều cao trần rõ ràng của tòa nhà.
Trong quá trình thi công, việc đặt một thanh cốt thép chịu kéo đáy đơn trong mỗi máng sườn đáp ứng được yêu cầu về khả năng chịu tải của kết cấu, dẫn đến việc sử dụng ít thép hơn so với các phương pháp truyền thống. Khi tải trọng cấp trên vừa phải, tấm sườn kín hoàn toàn có thể thay thế lớp cốt thép phía dưới; điều này làm giảm cường độ lao động và chế tạo thép tại chỗ đồng thời đẩy nhanh tốc độ xây dựng. Do thiết kế dạng gân kín nên có thể đổ bê tông mà không cần tấm chắn cuối. Việc lắp đặt bao gồm việc đặt các tấm theo bố cục thiết kế được đánh số và hàn chúng vào dầm thép, sau đó các bước thi công tiếp theo có thể được tiến hành ngay lập tức.
|
Chỉ số hiệu suất |
Thông số/Thông số kỹ thuật |
Mô tả/Cơ sở tiêu chuẩn |
|
Vật liệu cơ bản |
Q235, Q345, SGC490 |
Thép cuộn mạ kẽm nhúng nóng |
|
Độ dày chung |
0,75–1,5 mm |
|
|
Phạm vi chiều cao của sườn |
48–68 mm |
Các mô hình phổ biến |
|
Chiều rộng hiệu quả |
510–762 mm |
Phụ thuộc vào loại hồ sơ |
|
Mạ kẽm hai mặt |
80–275 g/m2 |
Có thể tùy chỉnh lên tới 600 g/m2 |
|
Sức mạnh năng suất |
235–550 MPa |
Phụ thuộc vào vật liệu |
|
Hình dạng mặt cắt ngang |
Tam giác ngược/Sườn khép kín hình thang |
Hình thành hoàn toàn khép kín |
|
Đánh giá khả năng chống cháy |
≥1,5 giờ |
Yêu cầu đối với tấm sàn xây dựng loại I |
|
Tiêu chuẩn điều hành |
GB/T 12755-2008 |
Tấm thép định hình cho xây dựng |
Hành động tổng hợp thực sự:Thiết kế sườn kín bao bọc hoàn toàn các gân trong bê tông—hoạt động giống như cốt thép trong tấm đúc tại chỗ—cho phép phối hợp thép-bê tông và mang lại khả năng chịu tải cao hơn cũng như các hệ số an toàn.
Khả năng chống cháy tuyệt vời:Đáp ứng yêu cầu chống cháy của sàn nhà loại I (1,5 giờ) mà không cần phun sơn chống cháy, giúp tiết kiệm chi phí và có lợi cho môi trường.
Mặt dưới phẳng & Hoàn thiện linh hoạt:Mặt dưới phẳng, thẩm mỹ cho phép phun trực tiếp, sơn phủ hoặc lắp đặt trần treo, đáp ứng đa dạng nhu cầu thẩm mỹ kiến trúc; nó cũng làm giảm độ dày của tấm, do đó làm tăng chiều cao trần thông thủy.
Tiết kiệm cốt thép và thi công hiệu quả:Cốt thép chịu kéo có thể được cấu hình dựa trên khoảng cách các gân để thay thế cốt thép lớp dưới cùng, giảm việc chế tạo cốt thép tại chỗ và đẩy nhanh tiến độ thi công.
Chống ăn mòn & tính toàn vẹn của kết cấu:Quá trình tạo hình khép kín giúp loại bỏ nhu cầu đục lỗ ở các khu vực chịu tải, bảo toàn tính nguyên vẹn của lớp mạ kẽm và mang lại khả năng chống ăn mòn vượt trội so với sàn sườn hở.
Hệ thống sàn composite cho kết cấu thép cao tầng và siêu cao tầng.
Các công trình công cộng có quy mô lớn như sân vận động, nhà ga sân bay, nhà ga, phòng hòa nhạc và nhà hát lớn.
Cơ sở công nghiệp và thương mại bao gồm nhà máy điện, cơ sở sản xuất thiết bị điện, siêu thị lớn và trung tâm hậu cần.
Các dự án kết cấu thép có yêu cầu nghiêm ngặt về khả năng chống cháy và độ hoàn thiện thẩm mỹ của mặt dưới của tấm sàn.
Bạn đang lựa chọn giải pháp sàn cho tòa nhà cao tầng hay dự án kết cấu thép nhịp lớn? Sàn sàn dạng kín có thiết kế sườn kín giúp đạt được tác động tổng hợp thực sự giữa thép và bê tông. Các thử nghiệm về khả năng chống cháy đã xác minh rằng nó có thể đạt được mức chịu lửa trong 1,5 giờ mà không cần lớp phủ chống cháy. Ngoài ra, mặt dưới phẳng tạo điều kiện thuận lợi cho việc hoàn thiện, độ dày của tấm được giảm và mức tiêu thụ thép gia cố được giảm thiểu. Các cấu hình phổ biến—chẳng hạn như YX65-185-555 và YXB48-200-600—đã được chứng minh là có hiệu quả trong nhiều tòa nhà cao tầng, sân vận động và sân bay, mang lại khả năng chịu tải cao, khả năng chống cháy đáng tin cậy và xây dựng hiệu quả. Họ cung cấp giải pháp sàn đã được thử nghiệm theo thời gian cho các dự án kết cấu thép của bạn.
Bản thân các đường gân đóng lại đóng vai trò như những chiếc chìa khóa cơ. Khi bê tông lấp đầy khoang kín và cứng lại, thép và bê tông sẽ liên kết với nhau một cách tự nhiên, tương tự như cách các thanh cốt thép bị biến dạng liên kết với bê tông. Sự liên kết hình học này là đủ cho hoạt động tổng hợp trong hầu hết các thiết kế.
Đúng. Mặt dưới phẳng thường bị lộ ra ngoài sau khi sơn. Sơn phun tạo ra hiệu ứng trần có kết cấu, trong khi lớp phủ mỏng tạo ra bề mặt nhẵn. Sự lựa chọn phụ thuộc vào mục đích kiến trúc và mức độ hoàn thiện mong muốn.
Khả năng nhịp không được che chắn phụ thuộc vào hình dạng, độ dày, cấp thép và độ dày tấm bê tông. Không giống như sàn có biên dạng mở, sàn có biên dạng kín thường có các đặc điểm nhịp khác nhau do hình dạng khép kín của nó. Luôn tham khảo bảng nhịp của nhà sản xuất và xác nhận với kỹ sư kết cấu.
Không phải lúc nào cũng vậy. Đối với tải trọng vừa phải, bản thân sàn có gân kín có thể cung cấp đủ khả năng chịu kéo, loại bỏ sự cần thiết của các thanh cốt thép phía dưới. Đối với tải nặng hơn hoặc nhịp dài hơn, có thể chỉ định một thanh nhỏ ở mỗi máng sườn. Thiết kế kết cấu xác định yêu cầu chính xác.
Lớp phủ mạ kẽm không làm giảm đáng kể sự liên kết giữa thép và bê tông. Cơ chế liên kết sơ cấp là khóa liên động cơ học từ các gân kín. Lớp phủ này cũng bảo vệ thép khỏi bị ăn mòn trong suốt thời gian sử dụng vì lớp bọc bê tông cung cấp môi trường kiềm.
