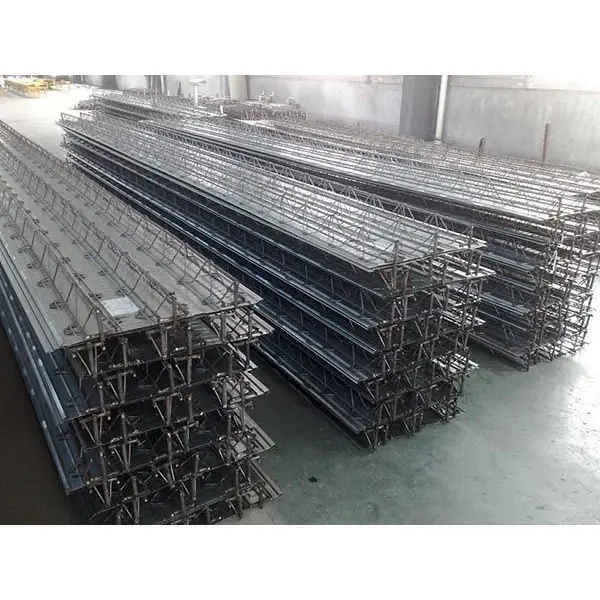

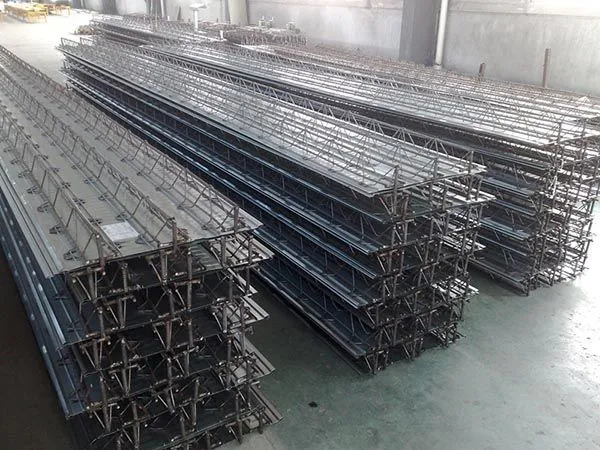

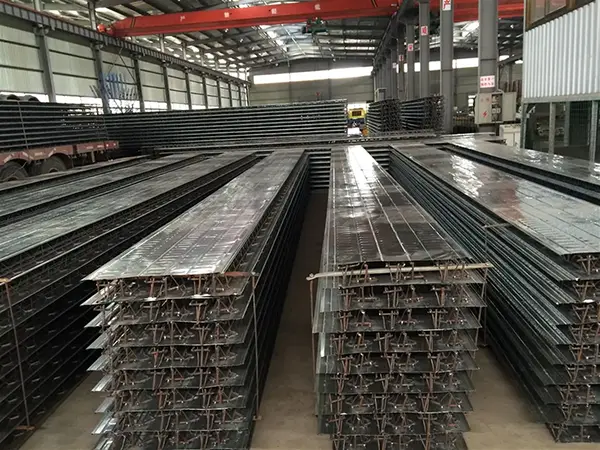

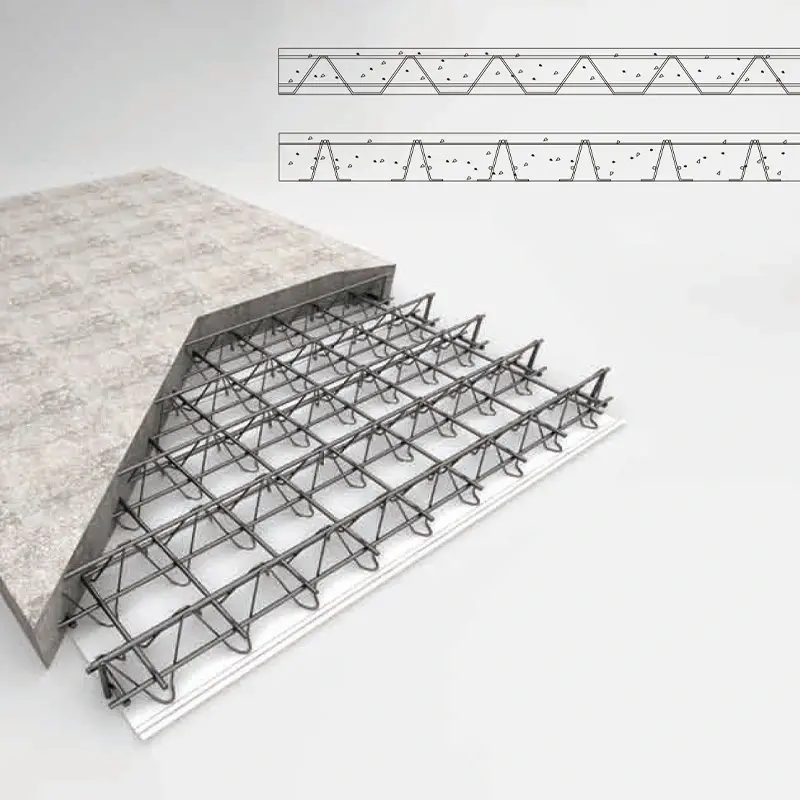

Sàn sàn giàn cốt thép là tấm chịu lực composite được hình thành bằng cách kết hợp giàn cốt thép với tấm đáy trên dây chuyền sản xuất tự động. Bản thân giàn bao gồm các thanh hợp âm trên, thanh hợp âm dưới và các thanh web được nối với nhau thông qua hàn điểm điện trở, tạo thành cấu trúc hình tam giác ổn định. Giàn này sau đó được hàn vào tấm đáy, thường là tấm thép mạ kẽm dày 0,5 mm hoặc tấm xi măng sợi.
Vật liệu xây dựng SENBOcung cấp sản phẩm này như một phần của dòng sản phẩm sàn kết cấu thép. Sàn đóng vai trò là ván khuôn cố định trong quá trình thi công và sau đó góp phần vào hiệu suất kết cấu của tấm bê tông.
Các thanh hợp âm trên và dưới thường được làm từ thép HRB400 hoặc CRB550, trong khi các thanh web thường sử dụng thép HPB300, HRB400 hoặc CPB550. Các thanh đỡ dọc và ngang thường là HPB300 hoặc HRB400.
Khi sử dụng tấm thép mạ kẽm làm ván khuôn phía dưới, độ dày của nó là 0,5 mm, cường độ năng suất tối thiểu là 250 N/mm2 và trọng lượng lớp phủ mạ kẽm hai mặt ít nhất là 120 g/m2. Tấm đáy có hai chiều rộng: Loại A (600 mm) và Loại B (576 mm).
Chiều cao giàn thép dao động từ 50 mm đến 340 mm, tương ứng với độ dày tấm từ 80 mm đến 370 mm. Đường kính dây cung trên và dưới là 6–12 mm và đường kính thanh lưới là 4–8 mm. Hiện có một số dòng sản phẩm, chẳng hạn như TD1–TD7 và HB1–HB8, trong đó TD3-90 là mẫu được sử dụng phổ biến.
Sản phẩm được phân loại dựa vào loại ván khuôn đáy. Loại truyền thống sử dụng tấm thép mạ kẽm, trong khi loại cố định (không thể tháo rời) sử dụng bê tông cốt liệu mịn hoặc tấm xi măng sợi. Theo tiêu chuẩn quốc gia tập bản đồ 23CG56-1 và 23CG56-2, các sản phẩm ván khuôn đáy cố định loại bỏ nhu cầu tháo ván khuôn tại chỗ, mang lại lớp hoàn thiện mặt dưới mịn và phù hợp với môi trường ẩm ướt hoặc sạch sẽ cũng như các tòa nhà không có trần treo.
Dự án siêu cao tầng hiện đang được xây dựng có tổng diện tích sàn là 218.000 m2. Tháp A cao 39 tầng (176,1 m) và Tháp B cao 51 tầng (212,4 m). Dự án đã sử dụng 140.800 m2 hệ thống giàn kèo và 16.100 m2 ván khuôn cạnh. Độ dày tấm dao động từ 110 mm đến 150 mm và các vì kèo được chế tạo bằng phương pháp hàn điểm điện trở tần số cao.
So với các tấm đúc tại chỗ truyền thống, phương pháp này loại bỏ việc lắp đặt ván khuôn, tháo ván khuôn và buộc cốt thép thủ công. Chất lượng xây dựng vẫn ổn định và đáng tin cậy trong suốt.
Trung tâm Triển lãm Công viên Khoa học và Công nghệ AI Zhongguancun là một dự án thí điểm "tòa nhà không carbon" ở Bắc Kinh. Cấu trúc khung thép bốn tầng được thiết kế cho Cường độ địa chấn 8. Nó có nhịp tối đa 3,5 m và chiều dài đúc hẫng tối đa là 8,25 m.
Sàn sàn loại TD3-90 đã được sử dụng, với chiều cao giàn là 90 mm và tổng độ dày tấm là 120 mm. Khoảng cách không được hỗ trợ tối đa trong quá trình xây dựng là 3,0 m. Trong vùng đúc hẫng cao 8,25 m, các cột dọc đôi tạm thời được lắp đặt ở giữa nhịp để tạo ra độ khum hướng lên 1,5‰, đảm bảo an toàn cho kết cấu.
Phần cốt thép được bọc hoàn toàn bằng bê tông, mang lại khả năng chống cháy tương tự như các tấm đúc tại chỗ truyền thống. Các thử nghiệm cho thấy tấm dày 100 mm (tương ứng với giàn thép cao 70 mm) đạt được chỉ số chống cháy là 1,68 giờ. Tấm thép mạ kẽm không yêu cầu chống cháy bổ sung.
So với tấm composite sử dụng sàn thép định hình, sàn sàn giàn thép có khả năng chống ăn mòn tốt hơn. Vì tấm thép mạ kẽm không góp phần chịu tải kết cấu trong giai đoạn sử dụng nên rỉ sét không thể ảnh hưởng đến tính toàn vẹn của cấu trúc.
Sản xuất tại nhà máy đảm bảo khoảng cách cốt thép đồng đều và độ dày lớp phủ bê tông nhất quán. Công việc buộc cốt thép tại chỗ giảm 60%–70%. Đối với dự án tầng hầm Xiqing Houtai Plot G ở Thiên Tân, việc sử dụng công nghệ này đã rút ngắn thời gian xây dựng khoảng 10 ngày và giúp tiết kiệm tổng chi phí là 1,972 triệu RMB. Chi phí toàn diện trên mỗi mét vuông thấp hơn hơn 20% so với tấm composite truyền thống.
Các thông số sau đây dựa trên tiêu chuẩn ngành JG/T 368-2012 và tập bản đồ tiêu chuẩn quốc gia. Tùy chỉnh có sẵn.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Tiêu chuẩn / Ghi chú |
|---|---|---|
| Tiêu chuẩn điều hành | JG/T 368-2012 "Sàn sàn giàn thép" | Tiêu chuẩn ngành hiện tại |
| Cơ sở thiết kế | 22G522-1, 23CG56-1/2 | atlas tiêu chuẩn quốc gia |
| Vật liệu cốt thép giàn | Hợp âm trên/dưới: HRB400/CRB550; Thành viên web: HPB300/HRB400 | |
| Chiều cao giàn | 50–340 mm | Tương ứng với độ dày tấm 80–370 mm |
| Đường kính hợp âm trên/dưới | 6–12 mm | |
| Đường kính thành viên web | 4–8 mm | |
| Độ dày tấm đáy | Thép tấm mạ kẽm: 0,5 mm; Bê tông cốt liệu mịn: 18–25 mm; Tấm xi măng sợi: 12–20 mm | |
| lớp phủ mạ kẽm | ≥120 g/m2 | hai mặt |
| Chiều rộng bảng điều khiển | Loại A: 600 mm; Loại B: 576 mm; Loại C (cốp pha cố định): 1200 mm | |
| Chiều dài bảng điều khiển | 1,0–12,0 m (Tối đa lên tới 7,2 m) | |
| Công suất cắt hàn | Các nút: theo Bảng 7; Hỗ trợ hợp âm dưới: ≥6 kN; Hỗ trợ hợp âm đỉnh: ≥13 kN |
1. Chế tạo sẵn tại nhà máy đảm bảo tính nhất quán.Giàn được hình thành thông qua hàn điểm điện trở tự động, giúp giữ cho khoảng cách cốt thép đồng đều và kích thước chính xác. Điều này làm giảm khả năng buộc cốt thép tại chỗ từ 60%–70% và dẫn đến chất lượng xây dựng ổn định hơn.
2. Độ cứng hai chiều có thể so sánh với tấm đúc tại chỗ.Hệ thống này có thể được thiết kế dưới dạng tấm hai chiều, có độ cứng tương tự như tấm bê tông cốt thép đúc tại chỗ với cốt thép hai chiều. Hiệu suất địa chấn nói chung là tốt hơn so với tấm composite thép định hình.
3. Chống cháy và ăn mòn mà không cần lớp phủ bổ sung.Do cốt thép được bọc hoàn toàn trong bê tông nên tấm 100 mm đạt được khả năng chống cháy là 1,68 giờ mà không cần chống cháy. Tấm mạ kẽm chỉ đóng vai trò làm ván khuôn nên sự ăn mòn không ảnh hưởng đến độ an toàn của kết cấu.
4. Mặt dưới mịn và giảm độ dày tấm.Mặt dưới phẳng. So với sàn thép định hình tiêu chuẩn, tổng độ dày của tấm có thể giảm 30–50 mm trong khi vẫn duy trì cùng chiều cao trần thông thoáng, giúp giảm chiều cao từ sàn đến sàn.
5. Chi phí và Lịch trình Lợi ích.Ván khuôn được loại bỏ, hệ chống đỡ được giảm thiểu và có thể xây dựng đồng thời nhiều tầng. Tấm đáy đạt được mức sử dụng diện tích bề mặt 96% với độ dày thép chỉ 0,5 mm, giảm tiêu thụ vật liệu.
Đối với thiết kế sàn hai chiều:Sàn giàn cốt thép có thể được thiết kế như một tấm hai chiều bằng cách bổ sung thêm cốt thép theo hướng ngang. Xác nhận với kỹ sư kết cấu rằng cách bố trí bảng điều khiển và các điều kiện hỗ trợ phù hợp với các giả định thiết kế.
Đối với các ứng dụng ván khuôn đáy cố định:Chọn tấm bê tông cốt liệu mịn hoặc tấm xi măng sợi khi cần có mặt dưới nhẵn mà không có trần treo. Xác minh rằng môi trường phù hợp với vật liệu ván khuôn đáy đã chọn.
Đối với dầm đúc hẫng dài:Có thể cần đến các hỗ trợ tạm thời, như đã được chứng minh trong dự án Zhongguancun, trong đó các trụ đôi được sử dụng để tạo ra độ khum hướng lên. Tính toán các yêu cầu về độ võng và độ cong dựa trên chiều dài đúc hẫng thực tế và tải trọng thi công.
Trong quá trình cài đặt:Đảm bảo chất lượng mối hàn tại tất cả các nút và các điểm đỡ. Thực hiện theo khoảng cách mối hàn và áp suất điện cực được chỉ định. Đối với tấm mạ kẽm, tránh nhiệt độ quá cao có thể làm hỏng lớp phủ. Bảo vệ tấm khỏi độ ẩm nếu được lưu trữ tại chỗ trong thời gian dài.
1.Hệ thống sàn và mái cho kết cấu thép cao tầng và siêu cao tầng.
2.Kết cấu sàn nhịp dài và đúc hẫng lớn.
3.Sàn và sàn vận hành trong các nhà máy công nghiệp và kho hậu cần.
4.Các tòa nhà yêu cầu chống ẩm, chống ăn mòn hoặc môi trường phòng sạch, nơi nên sử dụng ván khuôn đáy cố định.
Tấm composite tấm thép định hình dựa vào sàn thép làm cả ván khuôn và cốt thép chịu kéo. Sàn giàn cốt thép sử dụng một giàn thép riêng biệt để gia cố kết cấu nên tấm đáy chỉ đóng vai trò làm ván khuôn. Điều này có nghĩa là tấm đáy có thể mỏng hơn (0,5 mm) và sự ăn mòn không ảnh hưởng đến khả năng kết cấu. Mặt dưới tấm cũng phẳng hơn.
Ván khuôn đáy cố định (bê tông cốt liệu mịn hoặc tấm xi măng sợi) giúp loại bỏ sự cần thiết phải bóc ván khuôn sau khi bê tông được bảo dưỡng. Nó cung cấp một mặt dưới mịn màng, sạch sẽ, có thể để lộ ra ngoài mà không cần trần treo. Điều này đặc biệt hữu ích trong các ứng dụng ẩm ướt, sạch sẽ hoặc kiến trúc.
Đúng. Bằng cách bổ sung cốt thép ngang và thiết kế các tấm đỡ phù hợp, hệ thống có thể đạt được trạng thái sàn hai chiều tương tự như sàn đúc tại chỗ. Thiết kế phải tính đến kích thước của bảng và hướng giàn.
Yêu cầu hỗ trợ phụ thuộc vào chiều cao giàn, độ dày tấm và nhịp. Đối với các nhịp điển hình lên đến khoảng 3 m, có thể không cần hỗ trợ tạm thời. Đối với các nhịp dài hơn hoặc công xôn, trụ hoặc cột tạm thời được sử dụng. Bảng nhịp của nhà sản xuất và tính toán của kỹ sư kết cấu sẽ xác định sự sắp xếp chính xác.
Tiêu chuẩn công nghiệp chính là JG/T 368-2012 "Sàn sàn giàn thép". Tài liệu tham khảo thiết kế bao gồm các tập bản đồ tiêu chuẩn quốc gia 22G522-1 và 23CG56-1/2. Kiểm tra vật liệu và mối hàn tuân theo các yêu cầu trong các tài liệu này.
