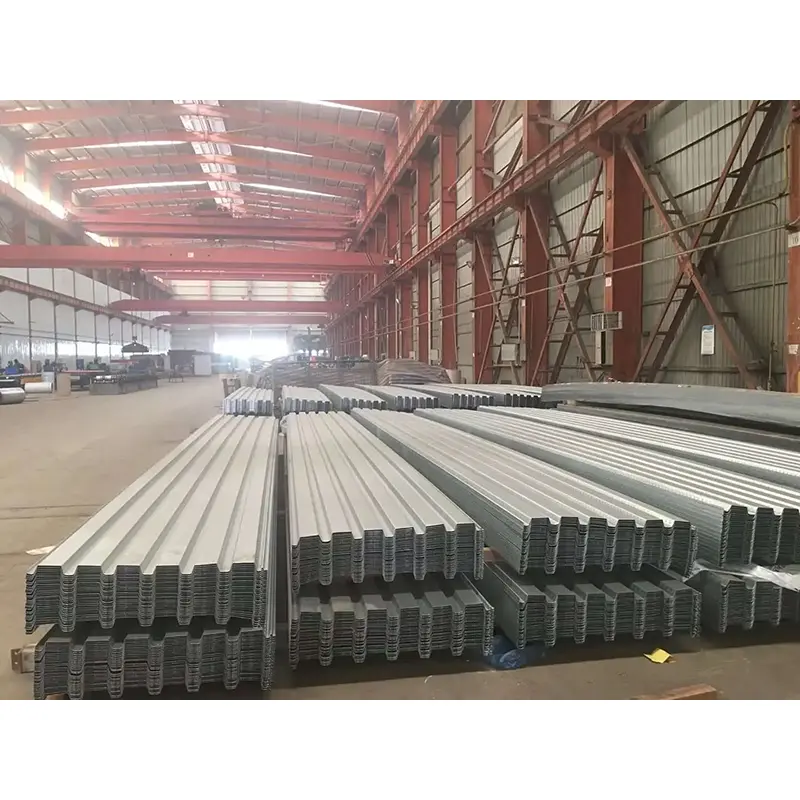

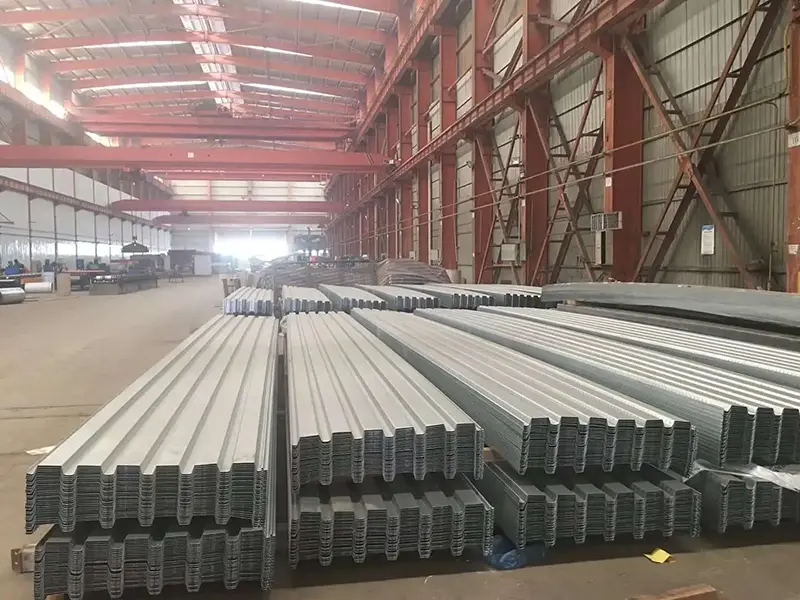

Sàn sàn chịu lực hay còn gọi là sàn sàn thép hay sàn thép định hình là một cấu kiện xây dựng cán nguội được làm từ thép tấm mạ kẽm. Mặt cắt ngang của nó có hình chữ V, U hoặc hình thang, tùy thuộc vào hình dạng.Vật liệu xây dựng SENBOcung cấp các tấm này như một phần của dòng sản phẩm kết cấu thép, cung cấp cả tùy chọn cấu hình mở và cấu hình đóng cho hệ thống sàn composite.
Trong quá trình thi công, các tấm đóng vai trò như ván khuôn cố định. Sau khi bê tông đã được xử lý, chúng đóng vai trò là cốt thép chịu kéo ở đáy tấm. Chức năng kép này là yếu tố làm cho hệ thống vừa hiệu quả về mặt cấu trúc vừa tiết kiệm.

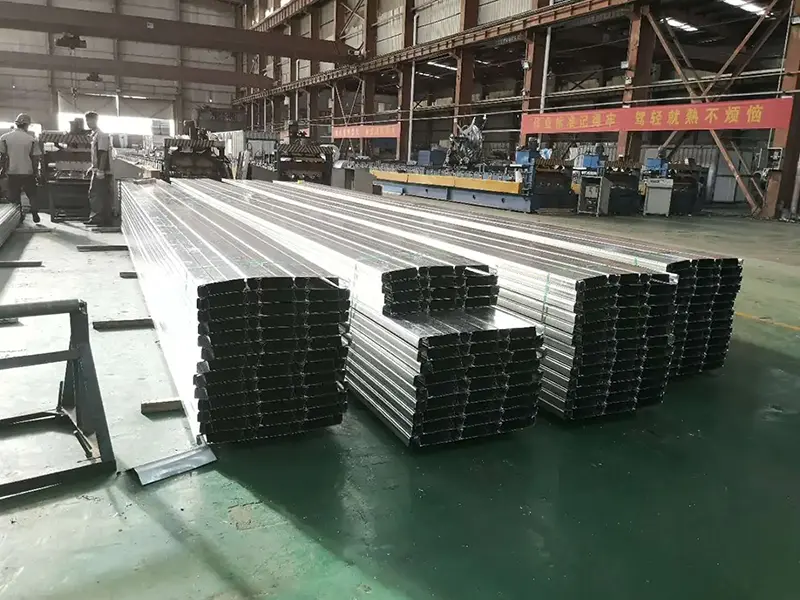

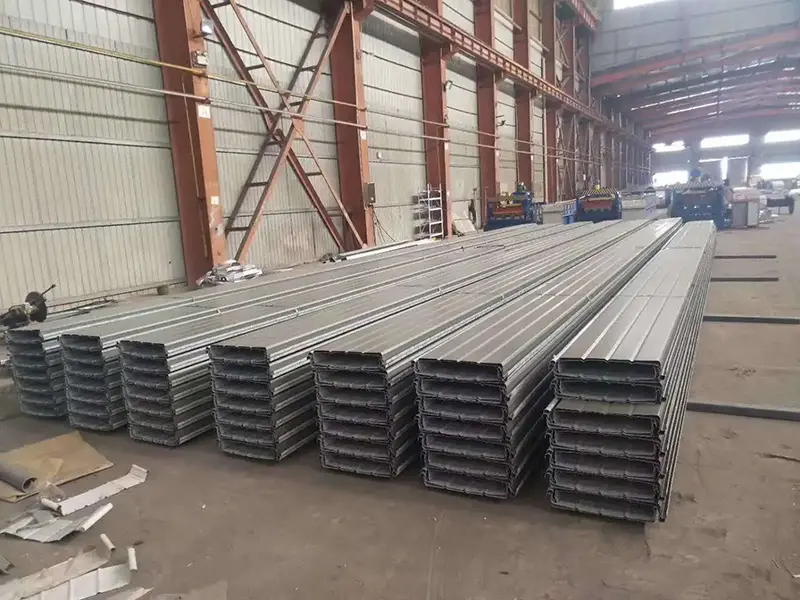

Sàn có cấu hình mở, chẳng hạn như YX76-305-915 và YX75-300-880, có các đường gân với phần trên mở. Thiết kế này giúp việc đặt các thanh cốt thép và định tuyến các đường dây tiện ích tại chỗ dễ dàng hơn. Các mẫu có cấu hình kín, bao gồm YX60-263-790 và YXB65-185-555 lại có cách tiếp cận ngược lại: các gân được bao bọc hoàn toàn, tạo ra mặt dưới phẳng và khả năng chống cháy tốt hơn.

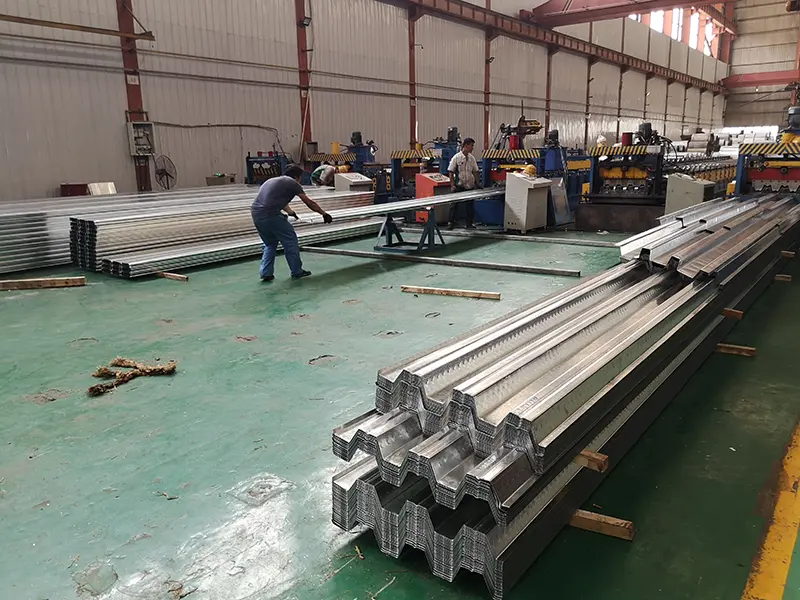

Đối với vật liệu cơ bản, thép cuộn mạ kẽm nhúng nóng thuộc các loại như DX51D+Z, Q235 và Q345 được sử dụng. Trọng lượng lớp phủ kẽm có thể được điều chỉnh từ 40 đến 600 g/m2 để phù hợp với nhu cầu chống ăn mòn cụ thể. Quy trình tạo hình cuộn gồm 21 giai đoạn định hình các tấm với độ dài tùy chỉnh cho mỗi dự án. Đội lắp đặt thường có thể đảm trách 2.000–3.000 m2 mỗi ngày.
Để tạo thành một hệ thống kết cấu tích hợp, các tấm được hàn vào dầm thép xuyên qua boong bằng cách sử dụng đinh chịu cắt, trong khi các tấm liền kề được khóa liên động bằng các dụng cụ kẹp chuyên dụng.
Lấy bộ bài cấu hình mở YX75-300-880 làm ví dụ. Với chiều cao gân 75 mm, khoảng cách gân 300 mm và chiều rộng hiệu dụng 880 mm, phiên bản dày 1,0 mm mang lại mô men quán tính 135 cm⁴/m. Khả năng chịu tải ở giai đoạn xây dựng là 3,2 kN/m2 và khả năng chịu tải tối đa của tấm composite đạt 8,5 kN/m2. Khi độ dày tăng lên 1,2 mm, mômen quán tính tăng lên 190 cm⁴/m, đẩy công suất tối đa lên 12,0 kN/m2.
Mẫu YX51-342-1025 cũng kể một câu chuyện tương tự. Tỷ lệ sử dụng vật liệu của nó ở mức 82% và tấm 1,0 mm cung cấp mômen quán tính là 63,50 cm⁴/m với mô đun tiết diện là 20,13 cm³/m.
Cường độ năng suất có thể được điều chỉnh trên phạm vi rộng, từ 235 MPa đến 550 MPa, với độ bền kéo tối đa từ 340 đến 700 MPa. Dưới tải trọng động, tuổi thọ mỏi đạt tới 2 triệu chu kỳ, như được quy định trong EU EN1993-1-3. Trong thử nghiệm phun muối, các tấm mạ kẽm có thể chịu được tới 2.000 giờ mà không xuất hiện rỉ sét đỏ, nghĩa là tuổi thọ sử dụng trên 25 năm ở môi trường ven biển.
Phần chiều cao gân 51 mm đã trải qua quá trình mô phỏng động lực học chất lỏng để tối ưu hóa hình dạng của nó. Với tấm bê tông 120 mm, nó đạt được khả năng chịu tải thẳng đứng 3,5 kN/m2 và mang lại độ cứng uốn cao hơn 42% so với thiết kế sườn 35 mm tương đương. Phân tích phần tử hữu hạn tiếp tục xác nhận hệ số đồng nhất truyền tải là 0,92 cho phần bước sóng 233 mm, giúp tránh nồng độ ứng suất 25% thường thấy ở sàn thông thường.
Hiệu suất địa chấn cũng không bị bỏ qua. Các mẫu được chọn đáp ứng yêu cầu thiết kế cho 8 vùng Cường độ. Thử nghiệm chống cháy cũng đã được tiến hành: các sản phẩm có cấu hình kín đáp ứng các yêu cầu về mức độ chống cháy mà không cần phun chống cháy.
Bảng dưới đây tóm tắt các thông số sản xuất tiêu chuẩn. Tùy chỉnh có sẵn cho các yêu cầu dự án cụ thể.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Lớp vật liệu cơ bản | DX51D+Z, Q235, Q345 | Tấm thép mạ kẽm nhúng nóng |
| Độ dày chung | 0,7–1,5 mm | Phụ thuộc vào loại hồ sơ và yêu cầu tải |
| Sức mạnh năng suất | 235–550 MPa | có thể điều chỉnh |
| Mạ kẽm hai mặt | 40–600 g/m2 | Lớp phủ kẽm cao đòi hỏi phải tùy chỉnh |
| Phân loại hồ sơ | Mở / Đóng | Xem thông số kỹ thuật mô hình chính bên dưới |
| Chiều rộng hiệu quả | 600–1025 mm | Phụ thuộc vào loại hồ sơ |
| Hiệu quả cài đặt | 2000–3000 m2/ngày | Công suất lắp đặt hàng ngày |
| Cuộc sống phục vụ thiết kế | ≥25 năm | Vùng ven biển |
| Loại hồ sơ | Chiều cao sườn (mm) | Chiều rộng hiệu quả (mm) | Tỷ lệ sử dụng vật liệu | Độ dày chung (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0,8–1,5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0,8–1,5 |
| YX60-263-790 | 60 | 790 | 79% | 0,8–1,2 |
| YX75-200-600 | 75 | 600 | 60% | 0,75–2,3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0,8–1,2 |
1. Chức năng kép.Một sản phẩm phục vụ hai mục đích: ván khuôn cố định trong quá trình thi công và gia cố kéo khi tấm sàn được đưa vào sử dụng. Điều này tự nhiên làm giảm tiêu thụ thép tổng thể.
2. Hiệu quả thi công.Có thể lắp đặt nhiều tầng đồng thời, đổ bê tông theo từng giai đoạn. Phạm vi lắp đặt hàng ngày từ 2.000–3.000 m2 giúp các dự án được triển khai nhanh chóng.
3. Tính chất cơ học có thể kiểm chứng được.Cường độ năng suất có thể điều chỉnh từ 235 đến 550 MPa và khả năng chịu tải của tấm composite đã được xác nhận qua thử nghiệm. Một loạt các thông số kỹ thuật mô hình có sẵn để lựa chọn.
4. Chống ăn mòn.Với mức độ mạ có thể tùy chỉnh từ 40 đến 600 g/m2 và khả năng chống phun muối lên tới 2.000 giờ, các tấm này mang lại tuổi thọ sử dụng hơn 25 năm ngay cả ở các vùng ven biển.
5. Tính linh hoạt của hồ sơ.Cấu hình sườn mở đơn giản hóa việc bố trí cốt thép và định tuyến tiện ích, trong khi cấu hình sườn kín mang lại mặt dưới phẳng và khả năng chống cháy được cải thiện. Sự lựa chọn đúng đắn phụ thuộc vào mức độ ưu tiên của dự án.
Đối với sàn có cấu hình mở:Loại này hoạt động tốt khi cần bố trí cốt thép tại chỗ hoặc định tuyến tiện ích bên trong các sườn. Hãy nhớ rằng các biện pháp chống cháy bổ sung có thể được yêu cầu, tùy thuộc vào mức độ cháy của dự án.
Đối với sàn có cấu hình kín:Nếu muốn có mặt dưới phẳng để gắn vào trần nhà hoặc nếu mục đích là tránh phun chất chống cháy thì các mẫu có cấu hình kín sẽ phù hợp hơn.
Đối với môi trường ven biển hoặc ăn mòn:Nên chỉ định lớp phủ kẽm nặng hơn, lên tới 600 g/m2. Báo cáo thử nghiệm phun muối có sẵn theo yêu cầu để xác minh hiệu suất.
Trong quá trình cài đặt:Các đinh chịu cắt phải được hàn xuyên qua mặt cầu vào dầm thép theo mẫu và khoảng cách mép quy định. Các tấm liền kề cần được khóa chặt bằng dụng cụ kẹp và các giá đỡ tạm thời cần được kiểm tra trong quá trình đổ bê tông để kiểm soát độ võng.
1.Kết cấu thép cao tầng và siêu cao tầng cần hệ thống sàn và mái chắc chắn, và sàn chịu lực phù hợp với vai trò đó.
2.Các tòa nhà công cộng có quy mô lớn, bao gồm sân vận động và nhà ga sân bay, được hưởng lợi từ hiệu quả cấu trúc của hệ thống.
3.Các kho hậu cần và nhà máy công nghiệp thường sử dụng các tấm này cho sàn và sàn vận hành.
4.Bất kỳ dự án kết cấu thép nào có lịch trình chặt chẽ và quy trình làm việc theo giai đoạn đều có thể tận dụng lợi thế của việc lắp đặt nhanh chóng mà hệ thống này mang lại.
Sàn có cấu hình mở để lộ phần trên của các gân, giúp đơn giản hóa việc bố trí cốt thép và lắp đặt tiện ích. Sàn dạng kín bao bọc hoàn toàn các gân, dẫn đến mặt dưới phẳng và thường có khả năng chống cháy tốt hơn mà không cần phun sơn. Việc lựa chọn phụ thuộc vào nhu cầu về kết cấu, lửa và kiến trúc.
Nó phụ thuộc chủ yếu vào sự tiếp xúc với môi trường. Các ứng dụng nội thất thường sử dụng lớp phủ tiêu chuẩn có định lượng 120–275 g/m2. Môi trường ven biển hoặc có tính ăn mòn cao đòi hỏi lớp phủ nặng hơn, lên tới 600 g/m2. Chúng tôi có thể giúp xác định thông số kỹ thuật phù hợp khi biết được các điều kiện của dự án.
Các gân cao hơn, chẳng hạn như 75 mm, mang lại độ cứng và khả năng chịu tải lớn hơn, cho phép nhịp dài hơn hoặc tải nặng hơn. Các gân dưới, khoảng 51 mm, hoạt động tốt với các nhịp ngắn hơn và tải trọng nhẹ hơn. Việc tính toán kết cấu phải luôn được thực hiện để xác nhận biên dạng và độ dày tối ưu.
Nó phụ thuộc vào cấu hình của tấm, độ dày, nhịp và tải trọng xây dựng. Một số cấu hình được thiết kế để lắp đặt không cần chống đỡ trong một số khoảng nhất định. Cần tham khảo bảng nhịp của nhà sản xuất và kỹ sư kết cấu phải xác minh trình tự thi công.
Tài liệu tham khảo chính là GB 55004-2021 (mã bắt buộc cho kết cấu liên hợp) và tập bản đồ tiêu chuẩn quốc gia 05SG522. Đối với thiết kế chịu mỏi và tạo hình nguội, EN1993-1-3 thường được viện dẫn. Giấy chứng nhận vật liệu và báo cáo thử nghiệm có thể được cung cấp theo yêu cầu.
