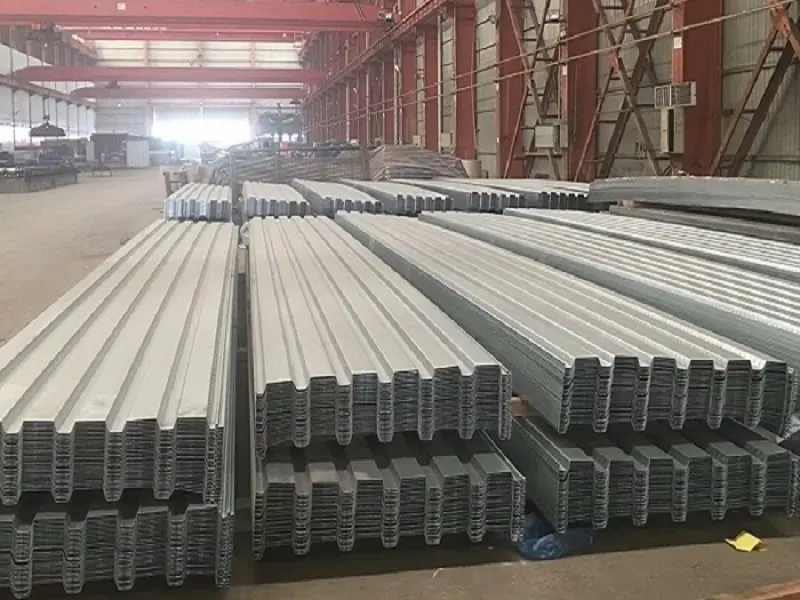

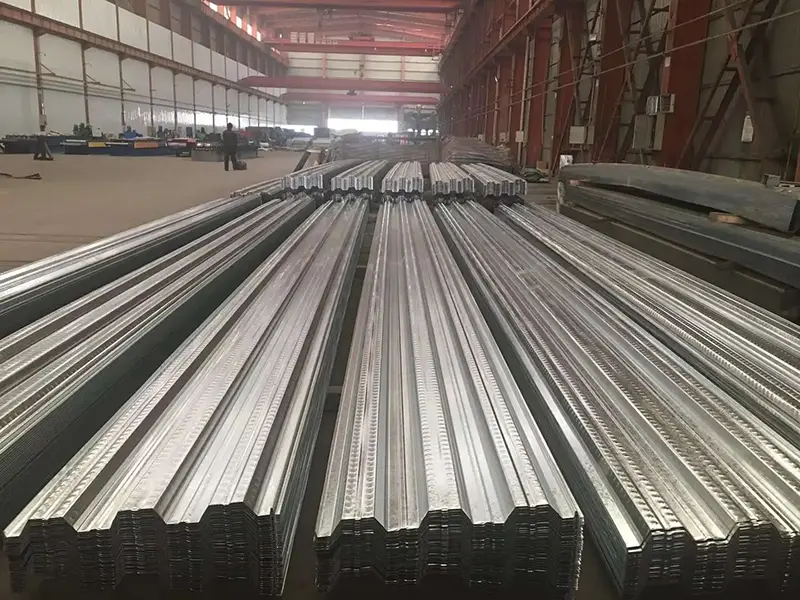

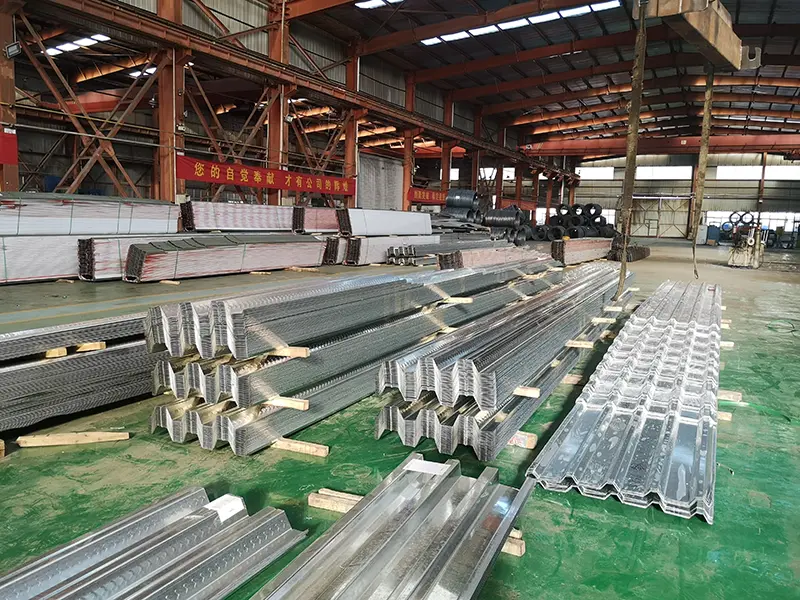

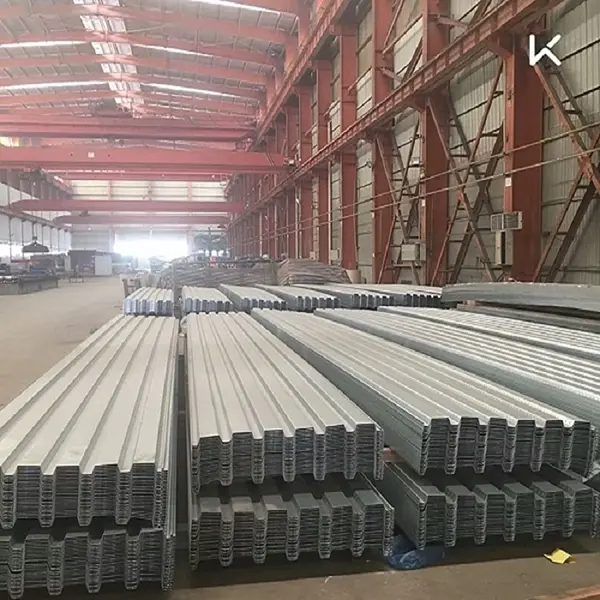

Vật liệu xây dựng SENBOcung cấp sàn sàn composite như một phần của dòng sản phẩm kết cấu thép. Những tấm thép định hình này đóng vai trò là ván khuôn cố định trong quá trình xây dựng và làm cốt thép chịu kéo trong giai đoạn sử dụng, phối hợp với bê tông để tạo thành một hệ thống sàn tích hợp.
Tấm sàn composite, còn được gọi là sàn sàn, là một hệ thống sàn hiện đại được tạo ra bằng cách đặt tấm thép định hình trực tiếp lên dầm thép và kết nối chúng thông qua hàn đinh xuyên sàn. Điều này tạo ra một hệ thống hoạt động như một bộ phận tích hợp để chịu tải và biến dạng.
Nguyên tắc kỹ thuật dựa trên vai trò riêng biệt của thép và bê tông trong giai đoạn xây dựng và dịch vụ.
Giai đoạn xây dựng:Tấm thép định hình đóng vai trò là ván khuôn cố định, hỗ trợ trọng lượng bản thân của bê tông ướt và hoạt tải của công trình. Nó cung cấp một nền tảng làm việc vững chắc và tạo điều kiện thuận lợi cho các hoạt động đúc nhiều tầng, tuần tự.
Giai đoạn dịch vụ:Tấm thép định hình đóng vai trò là cốt thép chịu kéo ở dưới cùng của tấm, phối hợp với bê tông để hỗ trợ tải trọng dịch vụ. Điều này làm giảm khối lượng cần thiết của cốt thép và bê tông thông thường.
Dựa trên mặt cắt ngang của tấm thép, tấm sàn composite được phân thành ba loại: mặt cắt sườn hở, sườn kín và mặt cắt lại (hoặc gân co).

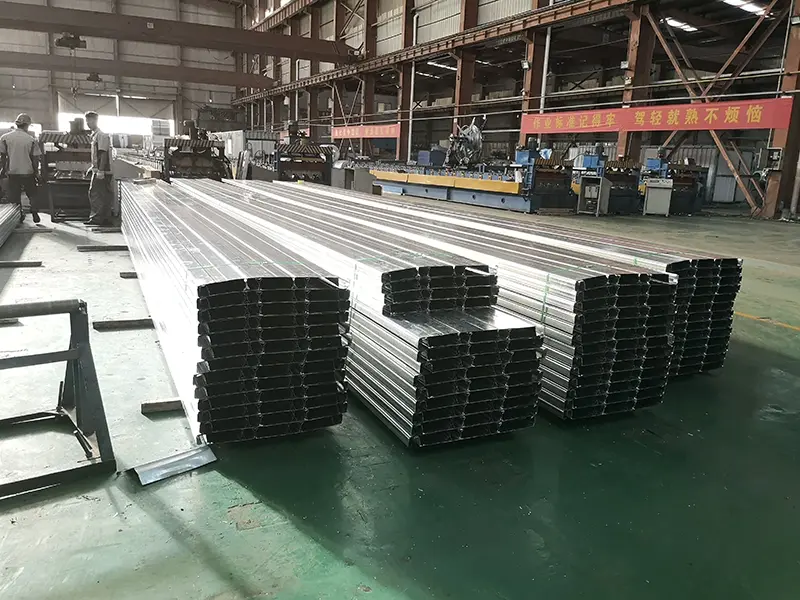

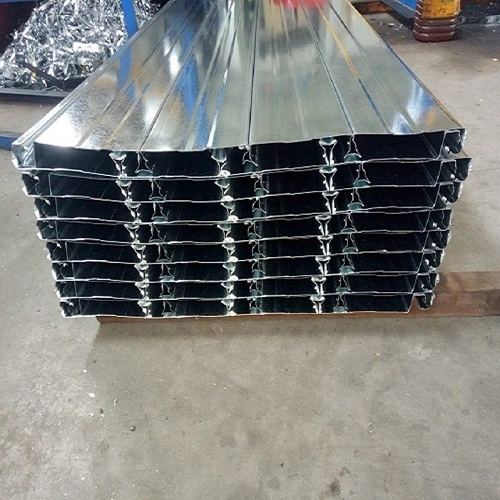

Đối với các sản phẩm có biên dạng kín, chẳng hạn như mẫu YXB48-200-600 và YXB65-185-555, thiết kế sườn kín bao bọc hoàn toàn các gân trong bê tông. Chức năng này giống như các thanh cốt thép trong tấm đúc tại chỗ, tối đa hóa các đặc tính kết cấu tương ứng của cả thép và bê tông đồng thời mang lại khả năng chống cháy vượt trội.
Việc thi công tấm sàn composite phải đáp ứng các yêu cầu cơ bản sau theo tiêu chuẩn quốc gia và quy chuẩn ngành.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Ghi chú / Cơ sở tiêu chuẩn |
|---|---|---|
| Vật liệu cơ bản | Q235, Q345, v.v. | Thép cuộn mạ kẽm nhúng nóng |
| Độ dày chung | 0,7–1,5 mm | Phụ thuộc vào loại hồ sơ và yêu cầu tải |
| lớp phủ mạ kẽm | ≥120 g/m2 (cả hai mặt) | Đáp ứng yêu cầu chống gỉ cho tuổi thọ sử dụng |
| Ví dụ hồ sơ | YXB48-200-600, YXB65-185-555, v.v. | Các loại hồ sơ đóng chính thống |
| Chiều rộng hiệu quả | 600–762 mm | Phụ thuộc vào loại hồ sơ |
| Sức mạnh năng suất | 235–345 MPa | Vật liệu Q235/Q345 |
| Chiều rộng gân/rãnh | ≥50mm | Yêu cầu đổ bê tông |
| Tổng độ dày tấm | ≥90mm | Lớp phủ bê tông phía trên tấm thép định hình ≥50 mm |
| Tiêu chuẩn áp dụng | GB 55004-2021; 05SG522 | Mã bắt buộc đối với kết cấu liên hợp; tập bản đồ tiêu chuẩn quốc gia |
Tấm sàn composite phù hợp với yêu cầu xây dựng nhanh chóng của kết cấu thép sơ cấp. Sau khi được lắp đặt, các tấm thép định hình sẽ đóng vai trò là nền tảng làm việc ngay lập tức, tạo điều kiện cho các quy trình xây dựng tuần tự cho phép lắp đặt đồng thời trên nhiều tầng và đổ bê tông theo giai đoạn. Trong các ứng dụng tòa nhà siêu cao tầng, đặc điểm này hỗ trợ kiểm soát hiệu quả tiến độ xây dựng tổng thể.
Được thử nghiệm bởi Trung tâm Giám sát và Kiểm tra Chất lượng Quốc gia về Hệ thống chữa cháy cố định và các bộ phận chống cháy, sàn sàn composite dạng kín đáp ứng các yêu cầu về chỉ số chống cháy mà không cần phun chống cháy ở một số cấu hình nhất định. Theo Quy tắc kỹ thuật về phòng cháy chữa cháy kết cấu thép (GB 51249-2017), nếu sàn sàn composite đáp ứng các yêu cầu xác minh khả năng chống cháy bằng cách tính đến hiệu ứng màng thì không cần thêm biện pháp phòng cháy chữa cháy nào. Hiệu ứng màng dưới các biến dạng lớn cho phép sàn phát huy được khả năng chống cháy vốn có của nó.
Thiết kế sườn kín đảm bảo các sườn sàn thép được bọc hoàn toàn trong bê tông, tương tự như các thanh cốt thép trong tấm đúc tại chỗ. Điều này tối đa hóa các đặc tính tương ứng của cả thép và bê tông trong hệ thống gia cố kết cấu. Thử nghiệm thực nghiệm xác nhận rằng sàn sàn dạng kín có khả năng chịu tải và khả năng chống cắt vượt trội so với hệ thống dạng sàn mở.
Sàn sàn composite sử dụng tấm thép định hình làm ván khuôn cố định, loại bỏ các quá trình lắp đặt, tước và chống đỡ liên quan đến ván khuôn gỗ truyền thống. Trong giai đoạn sử dụng, nó có chức năng như cốt thép chịu kéo ở đáy, giảm tổng số lượng cốt thép cần thiết. Các chi tiết nổi trên bề mặt sàn tạo ra sự liên kết chắc chắn với bê tông và việc bao gồm các gân tăng cứng đảm bảo hệ thống mang lại khả năng chịu tải cao.
1. Ván khuôn cố định không bị bong tróc.Tấm thép định hình thay thế ván khuôn truyền thống, loại bỏ các bước lắp đặt, tước và chống đỡ. Điều này rút ngắn tiến độ xây dựng và giảm chi phí lao động.
2. Chức năng cấu trúc kép.Tấm này đóng vai trò là ván khuôn trong quá trình thi công và làm cốt thép chịu kéo trong giai đoạn sử dụng, giảm tiêu thụ cốt thép và bê tông.
3. Khả năng chống cháy của sàn kín.Sàn sàn composite dạng kín đã được thử nghiệm có thể đáp ứng các yêu cầu về mức chống cháy mà không cần phun chống cháy, giúp giảm chi phí dự án.
4. Quy trình làm việc tuần tự hiệu quả.Hệ thống hỗ trợ lắp đặt đồng thời và đổ bê tông theo giai đoạn trên nhiều tầng. Sau khi được lắp đặt, sàn đóng vai trò là nền tảng làm việc cho các nhiệm vụ tiếp theo như lắp đặt trần nhà và định tuyến tiện ích.
5. Hiệu suất địa chấn.Sàn sàn được kết nối với dầm thép sơ cấp và thứ cấp thông qua các đinh chịu cắt, tạo thành một hệ thống kết cấu tích hợp với khả năng chống động đất được cải thiện.

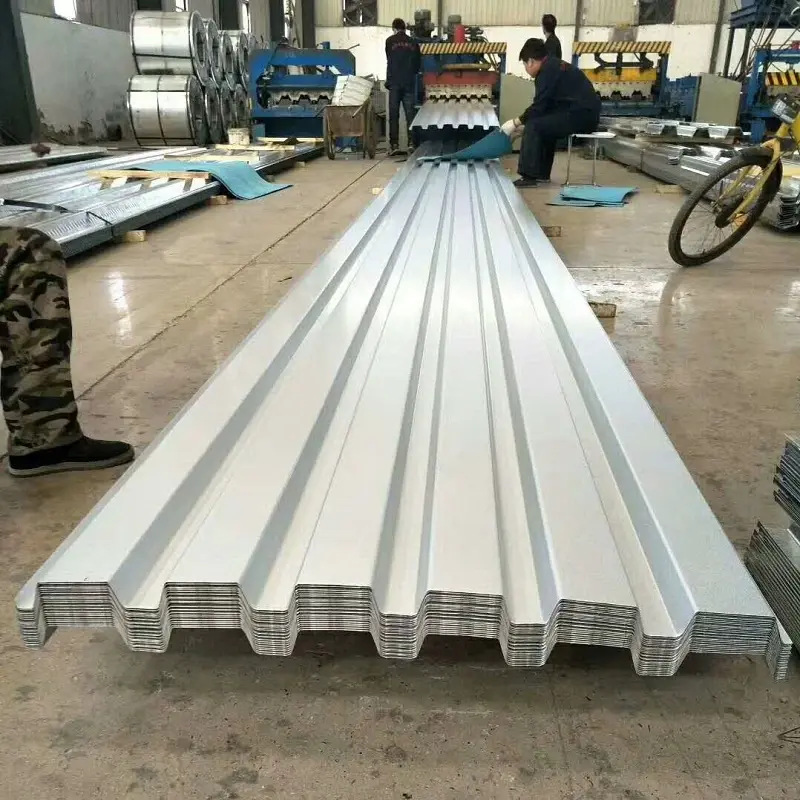

Về lựa chọn hồ sơ:Cấu hình sườn kín được khuyến nghị cho các dự án yêu cầu khả năng chống cháy và hoạt động tổng hợp cao hơn mà không cần chống cháy bổ sung. Cấu hình sườn hở có thể được sử dụng khi ưu tiên lắp đặt đơn giản hơn hoặc trọng lượng nhẹ hơn, nhưng khả năng chống cháy và khả năng chịu tải phải được xác minh riêng.
Đối với chiều dày tấm và cốt thép:Tổng độ dày của tấm phải ít nhất là 90 mm, với lớp phủ bê tông cao hơn tấm thép định hình ít nhất 50 mm. Lượng cốt thép bổ sung phụ thuộc vào yêu cầu về nhịp, tải trọng và khả năng chống cháy.
Đối với độ bền của lớp mạ kẽm:Trọng lượng lớp mạ kẽm tiêu chuẩn ít nhất là 120 g/m2 ở cả hai mặt. Đối với môi trường có tính ăn mòn cao, có thể cần một lớp phủ nặng hơn hoặc lớp bảo vệ bổ sung.
Trong quá trình cài đặt:Đảm bảo hàn đinh cắt thích hợp xuyên qua mặt cầu vào dầm thép. Thực hiện theo khoảng cách đinh và khoảng cách cạnh được chỉ định. Xác minh rằng mặt cầu được hỗ trợ đầy đủ trong quá trình đổ bê tông để ngăn chặn độ võng quá mức.
1.Hệ thống sàn và mái cho kết cấu thép cao tầng và siêu cao tầng.
2.Các công trình công cộng có quy mô lớn như sân vận động, trung tâm triển lãm và nhà ga sân bay.
3.Sàn cho các tòa nhà công nghiệp và thương mại, bao gồm các nhà máy công nghiệp, kho hậu cần và công trình đỗ xe.
4.Các dự án kết cấu thép đòi hỏi phải xây dựng nhanh chóng và có quy trình làm việc tuần tự, theo giai đoạn.
Cấu hình sườn hở có các gân hình thang lộ ra không được nhúng hoàn toàn vào bê tông, trong khi cấu hình sườn kín có các gân được bao bọc hoàn toàn. Cấu hình sườn kín thường cung cấp khả năng chống cháy và hoạt động tổng hợp tốt hơn vì các gân hoạt động giống như thanh cốt thép và bê tông bao bọc hoàn toàn thép.
Không phải lúc nào cũng vậy. Sàn sàn composite dạng kín có thể đáp ứng các yêu cầu về khả năng chống cháy mà không cần phun chống cháy nếu chúng đáp ứng các điều kiện trong GB 51249-2017, chẳng hạn như tính đến hiệu ứng màng. Tuy nhiên, các biên dạng sườn hở hoặc sàn có tấm mỏng hơn có thể yêu cầu khả năng chống cháy bổ sung. Nên đánh giá kỹ thuật chữa cháy.
Sàn được kết nối với dầm thép bằng phương pháp hàn đinh xuyên boong. Các đinh chịu cắt được hàn xuyên qua mặt cầu vào mặt bích dầm, tạo ra liên kết hỗn hợp. Đường kính đinh, khoảng cách và độ sâu của đinh phải tuân theo thiết kế của dự án và các tiêu chuẩn liên quan.
Độ dày yêu cầu phụ thuộc vào loại biên dạng, nhịp, độ dày bê tông và tải trọng thiết kế. Đối với sàn văn phòng hoặc nhà ở thông thường, độ dày 0,8–1,2 mm là phổ biến, nhưng nhịp dài hơn hoặc tải nặng hơn có thể yêu cầu 1,2–1,5 mm. Cần thực hiện tính toán kết cấu để xác định độ dày thích hợp.
Lớp phủ mạ kẽm tiêu chuẩn cung cấp khả năng chống ăn mòn tốt cho hầu hết các ứng dụng trong nhà. Đối với môi trường ngoài trời hoặc có tính ăn mòn cao, có thể chỉ định lớp phủ mạ kẽm nặng hơn hoặc các biện pháp bảo vệ bổ sung. Tham khảo thông số kỹ thuật của dự án để biết các yêu cầu về độ bền.
Công ty TNHH Công nghệ Vật liệu Xây dựng Thiên Tân SENBO là nhà sản xuất sàn sàn composite, tấm lợp hình vòm Al-Mg-Mn, tấm lợp có đường may đứng và các sản phẩm vỏ bọc kim loại khác. Cơ sở sản xuất của chúng tôi đặt tại Khu phát triển kinh tế Tĩnh Hải, Thiên Tân, Trung Quốc, được trang bị dây chuyền sản xuất tự động và quy trình kiểm tra chất lượng bốn giai đoạn. Để biết thêm thông tin về nhà máy, chứng nhận, khả năng thử nghiệm và tài liệu tham khảo dự án của chúng tôi, vui lòng truy cậpVề chúng tôitrang hoặcliên hệ với nhóm kỹ thuật của chúng tôi.
