Tấm lợp thép mạ màu

Tấm lợp thép mạ màu được làm từ thép cuộn sơn sẵn được định hình bằng phương pháp cán nguội tạo thành dạng sóng. Mỗi tấm kết hợp một lõi thép, lớp phủ kim loại ở cả hai mặt và lớp hoàn thiện hữu cơ được xử lý. Kim loại cơ bản thường là Q235B hoặc DX51D, lớp kim loại bảo vệ có thể là kẽm hoặc nhôm-kẽm với trọng lượng lớp phủ từ 40 g/m2 đến 275 g/m2 mỗi mặt. Hệ thống sơn thường bao gồm lớp sơn lót và lớp phủ ngoài bằng polyester có độ dày ít nhất 20 μm, trong khi PVDF được dành riêng cho những vị trí tiếp xúc với tia cực tím hoặc phun muối mạnh hơn. SENBO tiến hành kiểm tra đầu vào về độ dày cuộn và trọng lượng lớp phủ, đồng thời các dây chuyền tạo hình cuộn được thiết lập để xác minh hình dạng gân và chiều rộng hiệu quả trong quá trình sản xuất.

Cấu hình và kích thước chung

• YX35-125-750:chiều cao sườn 35 mm, khoảng cách sườn 125 mm, chiều rộng hiệu dụng 750 mm.
• YX25-210-840:chiều cao sườn 25 mm, khoảng cách sườn 210 mm, chiều rộng hiệu dụng 840 mm.
• YX15-225-900:chiều cao sườn 15 mm, khoảng cách sườn 225 mm, chiều rộng hiệu dụng 900 mm.

Chiều dài tấm được cắt theo đơn đặt hàng và có thể cắt chiều dài liên tục khi vận chuyển cho phép. Việc lựa chọn biên dạng ảnh hưởng đến khả năng nhịp, trạng thái thoát nước và diện mạo.

Bảng thông số

Dữ liệu thử nghiệm và phản hồi dự án

Hành vi cơ học

Chất nền phải có độ bền kéo ít nhất là 270 MPa. Đối với YX35-125-750, cường độ nén là khoảng 200 MPa, đủ cho các lớp vỏ kết cấu thứ cấp và không chịu tải. Sự thay đổi độ dày được kiểm soát ở mức ±0,02 mm và độ phẳng được giới hạn ở mức 3 mm trên mét để tránh giữ nước trên mái hoàn thiện.

Độ bám dính và chống ăn mòn

Thử nghiệm cắt ngang yêu cầu diện tích lớp phủ bong ra ở mức bằng hoặc dưới 5%. Hiệu suất phun muối thường được xác định là không có rỉ đỏ sau 500 giờ đối với vật liệu tiêu chuẩn. Trọng lượng lớp phủ kẽm cao hơn sẽ cải thiện kết quả này. Yêu cầu thực tế phải phù hợp với vị trí dự án và loại ăn mòn trong khí quyển.

Thoát nước

Hình dạng tôn dẫn nước mưa qua máng đến mái hiên. Các mối nối chồng lên nhau được bịt kín bằng vòng đệm và chất bịt kín chống thấm nước. Độ dốc tối thiểu được khuyến nghị là 5%. Việc căn chỉnh xà gồ và vị trí chốt chính xác giúp ngăn ngừa đọng nước và rò rỉ.

Ví dụ về hiệu suất nhiệt

Một dự án thí điểm ở quận Chongming, Thượng Hải đã áp dụng lớp phủ cách nhiệt trên mái thép màu hiện có. Sau khi xử lý, nhiệt độ bề mặt giảm từ 63°C xuống 33°C và nhiệt độ trong nhà giảm khoảng 8°C. Mặc dù lớp phủ cách nhiệt mang lại lợi ích chính nhưng trường hợp này cho thấy tấm kim loại có thể được kết hợp với các phương pháp xử lý bề mặt bổ sung để tiết kiệm năng lượng như thế nào.

Tốc độ cài đặt

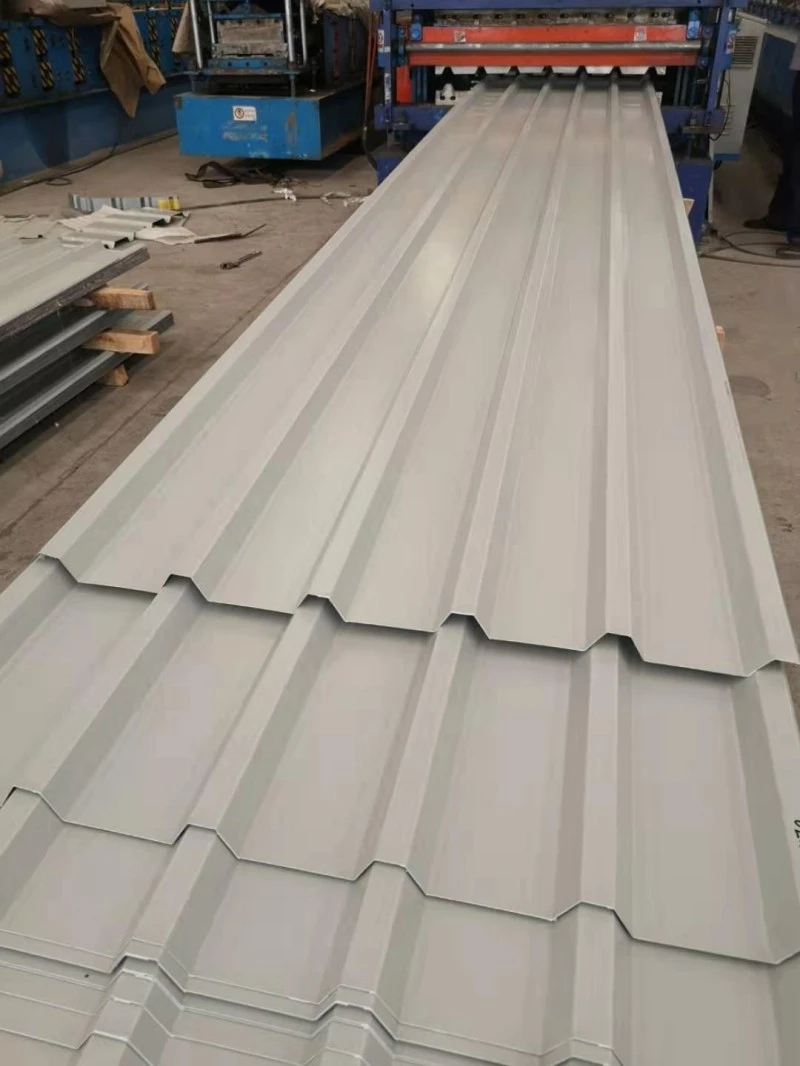

Các tấm do nhà máy sản xuất có thể được lắp đặt nhanh chóng tại chỗ. Sản lượng hàng ngày từ việc tạo hình cuộn có thể đạt tới 3.000 mét. Khi kết hợp với khung thép, mái che và mái nhà kho có thể được hoàn thành trong thời gian ngắn. Các tấm dài làm giảm số vòng cuối, điều này cũng làm giảm các điểm rò rỉ tiềm ẩn.

Ghi chú thiết kế và lắp đặt

• Giữ cuộn dây và tấm khô trước khi lắp đặt. Việc bảo quản ngoài trời cần có khoảng sáng gầm xe và lớp che phủ thoáng khí để ngăn chặn sự ngưng tụ hơi nước.
• Sử dụng dụng cụ cắt không tạo ra nhiệt độ cao. Kéo cắt và máy mài được ưa chuộng hơn đĩa mài mòn.
• Sửa chữa ngay lập tức các cạnh bị cắt và vết trầy xước bằng sơn sửa chữa tương thích.
• Chọn ốc vít và vòng đệm tương thích với lớp phủ để giảm thiểu ăn mòn điện.
• Thực hiện theo các chi tiết vòng bên và vòng cuối được chỉ định. Ở những khu vực có gió lớn, tăng mật độ dây buộc gần các mép và gờ.
• Kiểm tra khoảng cách và căn chỉnh xà gồ trước khi đặt tấm. Xà gồ không thẳng hàng có thể gây ra hiện tượng gợn sóng và làm căng các gân.

Câu hỏi từ Dự án

Độ dốc nào là cần thiết cho mái nhà không có màng chống thấm?

Độ dốc từ 5% trở lên là điển hình cho các biên dạng một lớp da. Độ dốc thấp hơn có thể được sử dụng trong các trường hợp đặc biệt, nhưng các biện pháp bịt kín và thoát nước bổ sung phải được kỹ sư dự án thiết kế và xem xét.

Làm thế nào để tôi chọn trọng lượng mạ kẽm?

Loại ăn mòn khí quyển của địa điểm cần được đánh giá trước tiên. Các vùng nông thôn ôn hòa có thể ổn với mức 40 g/m2 đến 90 g/m2. Các khu công nghiệp hoặc ven biển thường yêu cầu lớp phủ 150 g/m2 trở lên hoặc lớp phủ nhôm-kẽm có hiệu suất tương đương.

Tấm lợp có thể được lắp đặt trên mái cong không?

Một số cấu hình có thể được uốn cong đến bán kính lớn. Bán kính tối thiểu phụ thuộc vào chiều cao gân, độ dày tấm và độ linh hoạt của lớp phủ. Nhà sản xuất phải xác nhận giới hạn tạo hình trước khi đặt hàng.

Điều gì gây ra sự khác biệt màu sắc giữa các lô?

Sự thay đổi màu sắc có thể xảy ra khi cuộn dây đến từ các đợt sản xuất khác nhau. Đối với mái hoặc tường lớn, sẽ an toàn hơn nếu đặt hàng tất cả vật liệu cho cùng một bề mặt từ một lô cuộn. Khi điều này không thể thực hiện được, hãy yêu cầu đọc màu và đặt dung sai, chẳng hạn như ΔE ≤ 1,5.

Danh sách kiểm tra mua hàng và kiểm tra

• Xác nhận loại chất nền và trọng lượng lớp phủ trên giấy chứng nhận của nhà máy trước khi sản xuất.
• Yêu cầu mẫu màu sơn thực tế và phê duyệt trước khi cắt cuộn.
• Kiểm tra độ dày tấm, chiều cao gân và chiều rộng hiệu quả khi tiếp nhận. Từ chối vật liệu bên ngoài dung sai.
• Kiểm tra lớp phủ xem có vết trầy xước, đứt cuộn dây hoặc màu không đồng đều không. Những hư hỏng nhỏ có thể sửa chữa được nhưng những vùng hư hỏng lớn cần được thay thế.
• Nếu mái nhà phải đáp ứng chỉ số nâng gió cụ thể, hãy yêu cầu dữ liệu thử nghiệm hoặc tính toán cho cấu hình đã chọn và bố trí dây buộc.
• Đối với các dự án mà hiệu suất cháy là mối quan tâm, hãy nhớ rằng một tấm kim loại duy nhất là không cháy, nhưng cụm mái hoàn chỉnh có thể bao gồm lớp cách nhiệt hoặc lớp lót dễ cháy phải được đánh giá riêng.
