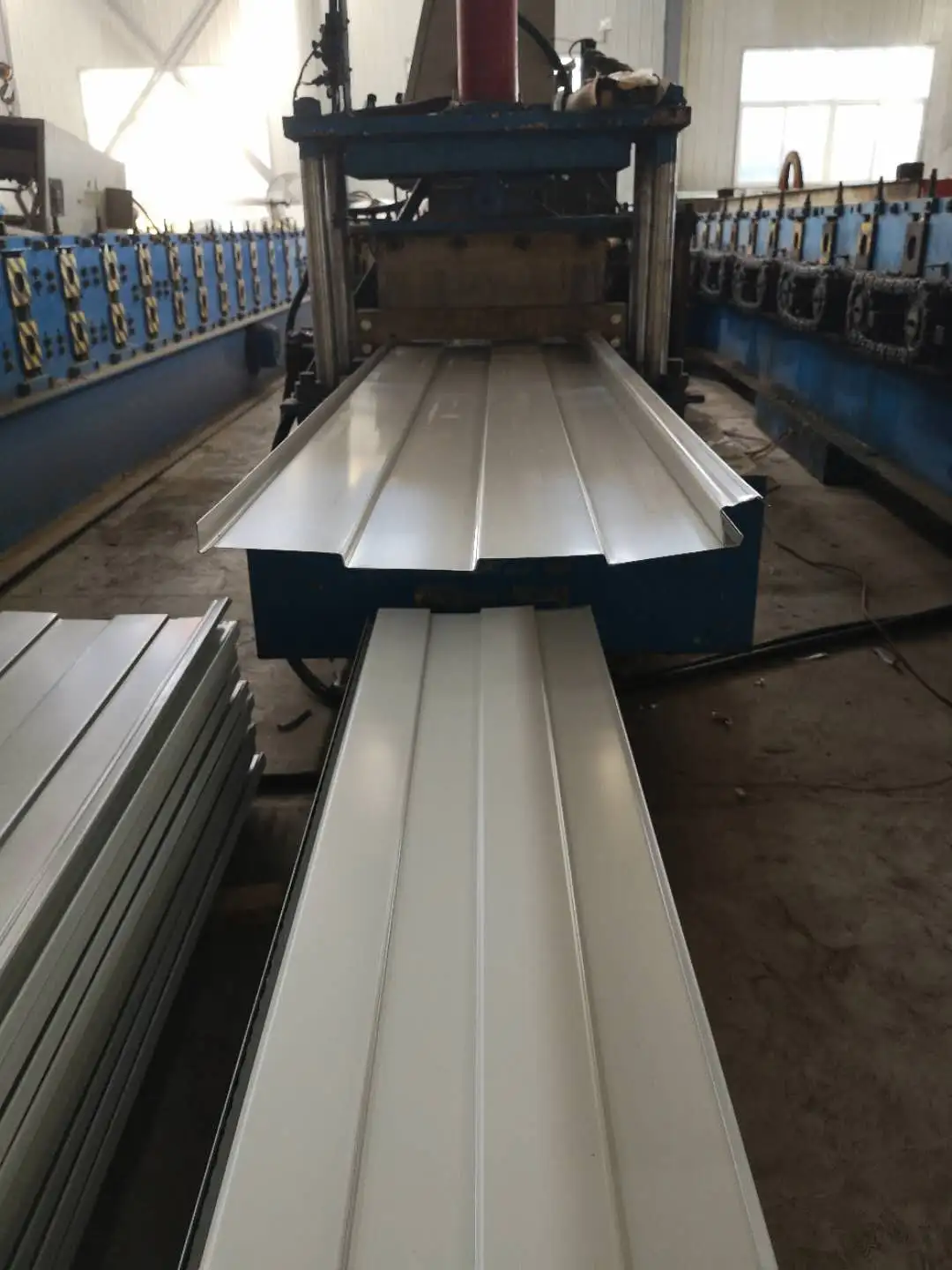

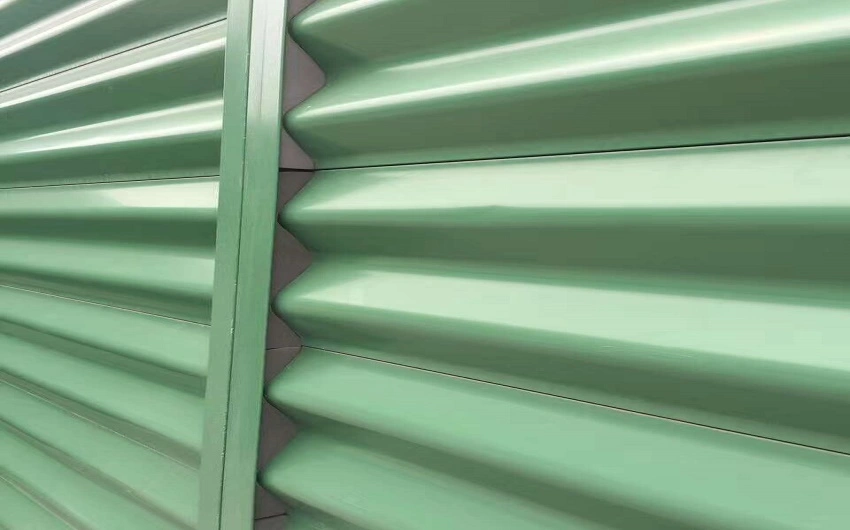

Tấm thép phủ màu có dây buộc ẩn, còn được gọi là tấm lợp có dây buộc ẩn hoặc tấm lợp có kẹp giấu, là những tấm định hình được cuộn lại từ thép phủ màu. Chúng được cố định vào xà gồ mái bằng các giá đỡ bằng hợp kim nhôm hoặc mạ kẽm phù hợp thay vì dùng vít lộ ra ngoài. Trình tự kết nối bao gồm việc buộc chặt các giá đỡ giấu vào xà gồ, gắn gân cái của tấm với gân trung tâm của giá đỡ, sau đó khóa đường nối bằng máy ghép nối để tạo mối nối chặt giữa các tấm liền kề. SENBO sản xuất các biên dạng này trên dây chuyền tạo hình cuộn chuyên dụng và kiểm tra các kích thước chính như chiều cao gân, chiều rộng hiệu dụng và độ sâu khóa trong quá trình sản xuất.
Sự khác biệt chính so với tấm lợp thép mạ màu tiêu chuẩn nằm ở phương pháp buộc chặt. Các tấm thông thường được cố định bằng vít tự khai thác xuyên qua bề mặt tấm, cần có chất bịt kín ở mỗi lỗ vít. Thay vào đó, các tấm dây buộc được che giấu dựa vào các giá đỡ lồng vào nhau, điều đó có nghĩa là bề mặt không bị xuyên thủng. Cách tiếp cận này cải thiện khả năng chống thấm, giảm nguy cơ ăn mòn lâu dài tại các điểm buộc chặt và mang lại cho mái nhà vẻ ngoài sạch sẽ hơn.

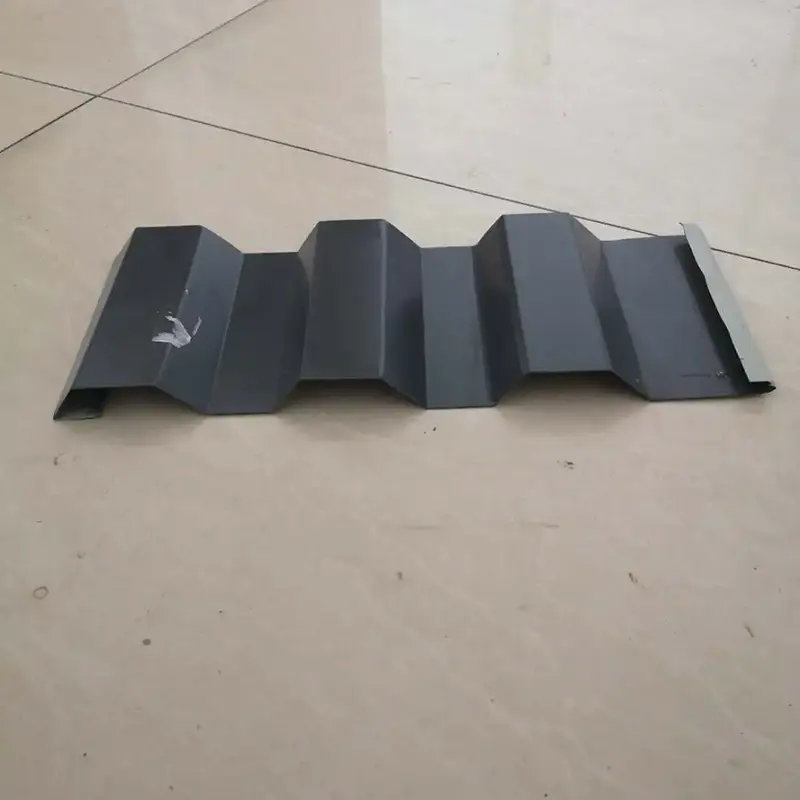

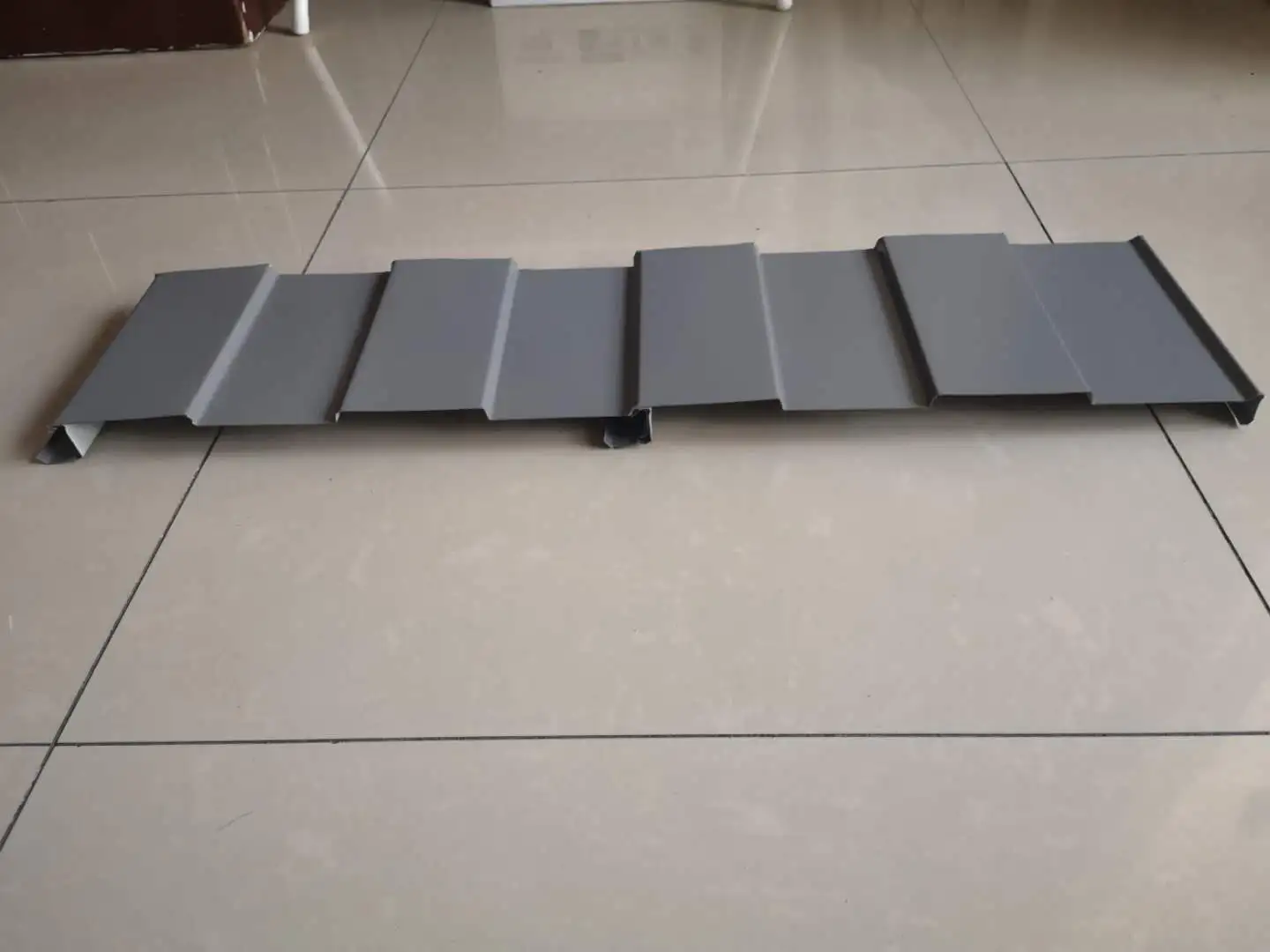

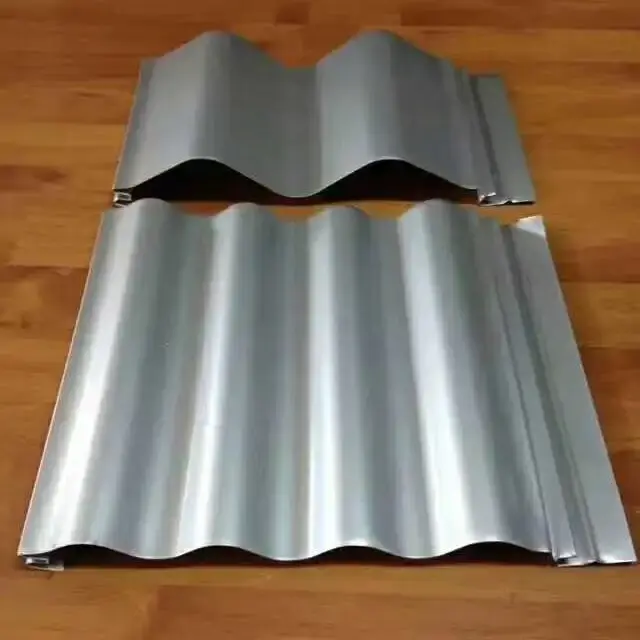

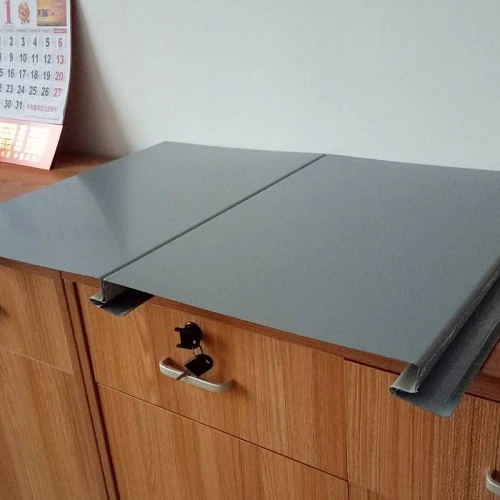

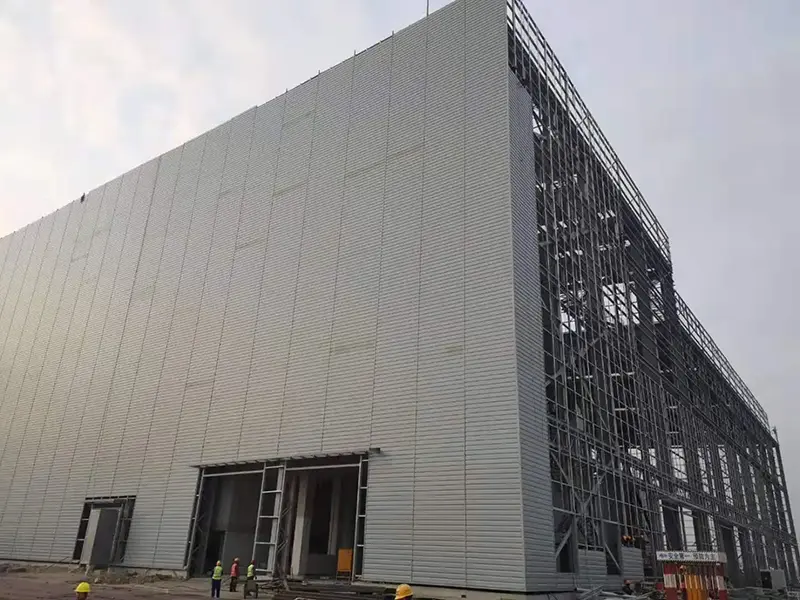

| Loại hồ sơ | Chiều cao sườn (mm) | Chiều rộng hiệu quả (mm) | Chiều rộng khi mở ra (mm) | Sử dụng vật liệu | Ứng dụng điển hình |
|---|---|---|---|---|---|
| Giao Chỉ 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Các nhà máy, sân bay, sân vận động quy mô lớn |
| Mẫu 820 | 50 | 820 | 1000 | 82% | Nhà máy công nghiệp quy mô vừa và nhỏ |
| CC-750 (YX41-250-750) | 41 | 750 | Không được liệt kê | Không được liệt kê | Địa điểm có quy mô lớn; dựa trên công nghệ Úc |
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Bình luận |
|---|---|---|
| Lớp vật liệu cơ bản | Q235B, Q345, thép cường độ cao (loại 550 MPa) | Phụ thuộc vào loại hồ sơ |
| Độ dày chung | 0,3–1,0 mm | Tiêu chuẩn 0,5–0,6 mm |
| Hồ sơ điển hình | YX51-380-760 (Jiaochi 760), YX50-410-820 | Chiều rộng hiệu dụng 760 mm hoặc 820 mm |
| Phương thức kết nối | Khóa kẹp hoặc đường may giấu kín | Không có vít xuyên qua bề mặt bảng điều khiển |
| Lực cản kéo ra | ≥200 kg | Giá trị đo được cho clip bảng điều khiển |
| Chiều dài bảng đơn | Lên đến 100 m | Hỗ trợ giãn nở và co nhiệt |
| Phạm vi ứng dụng | Nhà máy công nghiệp quy mô lớn, công trình công cộng | Không phù hợp với mái cong có bán kính R < 50 m |

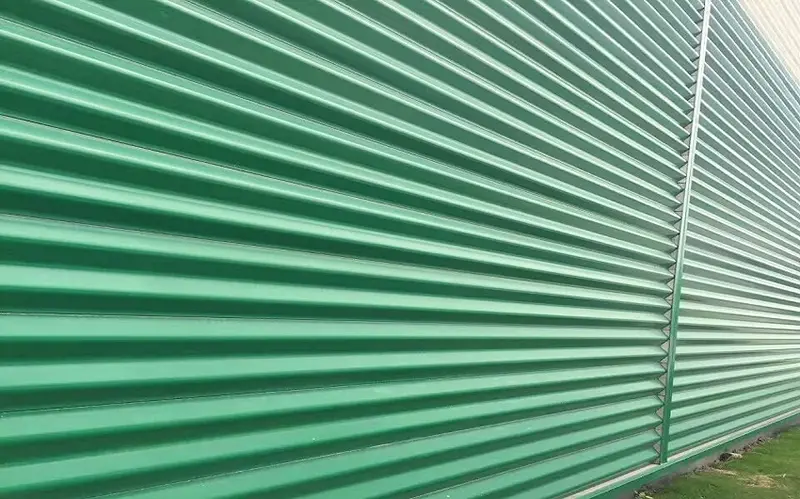

Bởi vì bề mặt tấm thép phủ màu có dây buộc được che giấu không có khả năng xuyên qua dây buộc nên hệ thống tránh được đường rò rỉ thường gặp ở các mái có dây buộc lộ ra ngoài. Trong các hệ thống truyền thống, chất bịt kín tại các lỗ vít có thể bị lão hóa và nứt theo thời gian, tạo điều kiện cho nước xâm nhập. Cấu hình Jiaochi 760 có chiều cao sườn 71 mm và khoảng cách gân 380 mm giúp nước mưa di chuyển nhanh chóng từ thung lũng đến mái hiên. Khi các đường nối được đóng lại bằng máy ghép nối, khóa liên động bên cạnh sẽ tạo ra một rào cản liên tục chống lại sự xâm nhập của nước. Việc không có các lỗ trên bề mặt cũng làm giảm khả năng ăn mòn bắt đầu từ các ốc vít.
Các giá đỡ giữ các tấm vào xà gồ được thiết kế để chống lại lực nâng. Trong dự án quang điện mái thép màu 5 MW tại Sân bay Quốc tế Bảo An Thâm Quyến, áp lực gió tại chỗ đạt 0,75 kN/m2. Các thử nghiệm kéo ra trên các kẹp giấu đã ghi nhận lực kéo ra là 200 kg, đáp ứng yêu cầu an toàn. Bảng kẹp giấu YX41-250-750 sử dụng thép có giới hạn chảy ít nhất 550 MPa và độ sâu khóa lớn hơn 5,2 mm. Mỗi sườn lồng vào nhau được neo bằng một kẹp cố định, giúp cải thiện khả năng chịu tải trọng gió và tuyết của mái nhà.
Các kẹp cố định cho phép các tấm mái trượt dọc theo độ dốc khi kim loại giãn nở và co lại khi nhiệt độ thay đổi. Các tấm vẫn được gắn với các kẹp trong quá trình di chuyển này, do đó kết nối giữa mái nhà và kết cấu vẫn ổn định. Điều này cho phép chiều dài tấm liên tục vượt quá 100 mét mà không cần chồng chéo, rất hữu ích cho mái nhà có nhịp lớn.
Hệ thống sử dụng các tấm đúc sẵn tại nhà máy có thể khóa liên động tại chỗ. Một số cấu hình kẹp giấu, chẳng hạn như CC-750, không yêu cầu máy ghép mí lon chuyên dụng, điều này có thể giảm nhân công và rút ngắn thời gian lắp đặt. Cuộn dây có thể được cắt theo chiều dài tại nơi làm việc, cho phép các tấm đơn dài hơn 100 mét và giảm thiểu số vòng cuối. Cách tiếp cận này cũng làm giảm nguy cơ rò rỉ ở các khớp ngang.
Khóa liên động bên được tạo hình cơ học bằng máy ghép nối. Mối nối đạt được đủ chặt để chống nước xâm nhập trong điều kiện bình thường. Độ dốc mái và thiết kế thoát nước hợp lý cũng giúp di chuyển nước ra khỏi các đường nối một cách nhanh chóng.
Hầu hết các cấu hình dây buộc chìm đều dành cho mái có bán kính thẳng hoặc rất lớn. Bán kính cong tối thiểu phụ thuộc vào mặt cắt của tấm và độ dày vật liệu. Đối với các ứng dụng cong, hãy kiểm tra với nhà sản xuất trước khi đặt hàng.
Các ốc vít lộ ra cần có chất bịt kín ở mỗi lỗ vít. Theo thời gian, chất bịt kín có thể xuống cấp và tạo ra các đường rò rỉ. Các ốc vít ẩn giúp loại bỏ điểm bảo trì này và giảm nguy cơ nước xâm nhập và ăn mòn xung quanh các lỗ vít.
Các thử nghiệm kéo ra trên các kẹp có thể được thực hiện tại chỗ hoặc trong phòng thí nghiệm. Giá trị đo được phải được so sánh với tải trọng nâng gió thiết kế cho vị trí tòa nhà. Các nhà cung cấp có thể cung cấp dữ liệu thử nghiệm hoặc hỗ trợ xác minh dự án cụ thể.

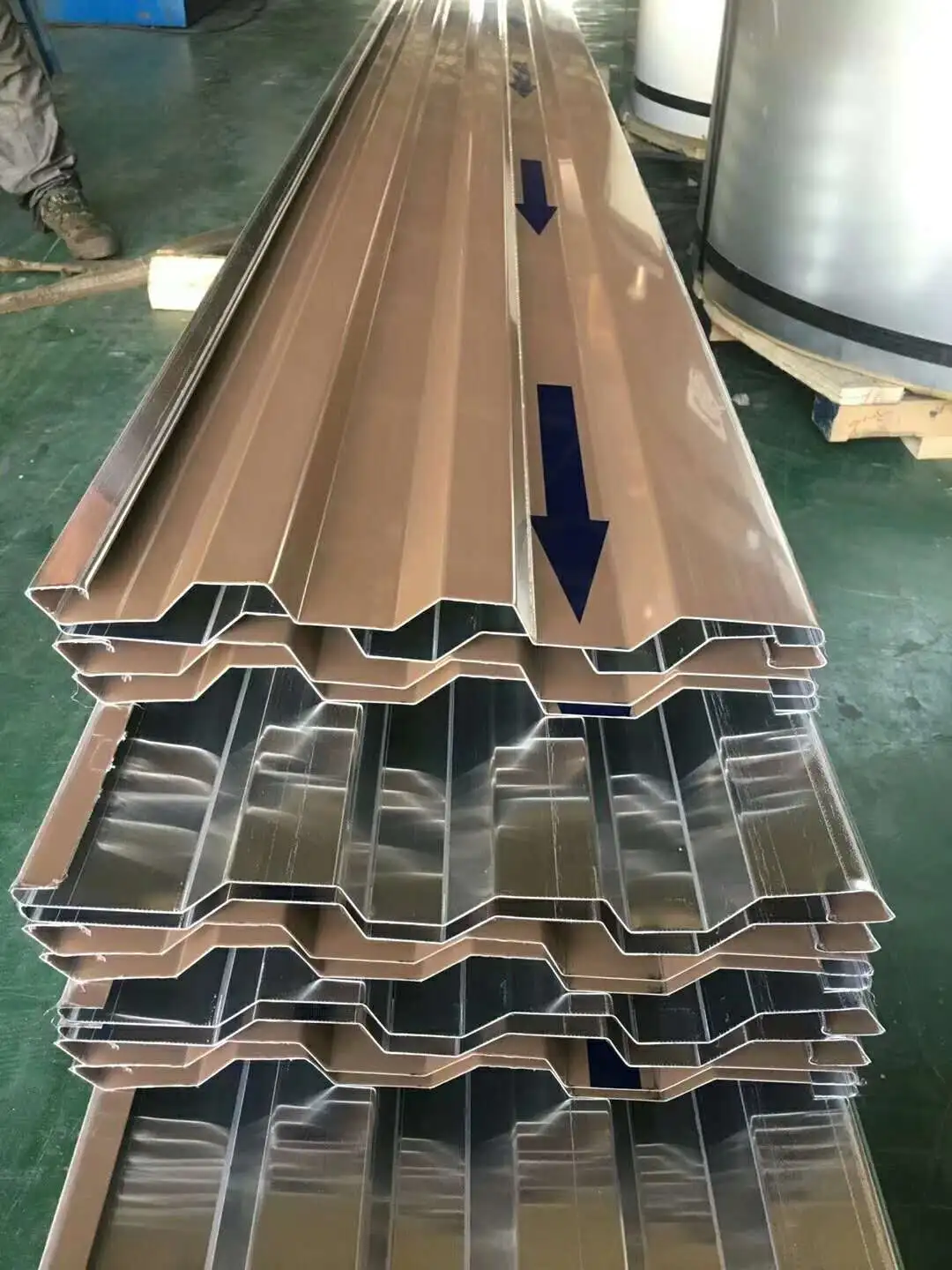

Trước khi vận chuyển, các tấm được kiểm tra hình dạng biên dạng, độ sâu khóa, tình trạng lớp phủ bề mặt và độ chính xác về kích thước. Phải có sẵn giấy chứng nhận của nhà máy đối với thép nền cùng với các báo cáo về độ bền kéo ra của kẹp khi được yêu cầu. Trong quá trình lắp đặt, việc kiểm tra từng điểm về độ ăn khớp của đường may và căn chỉnh kẹp giúp đảm bảo chất lượng đồng nhất.
