Tấm định hình kim loại, còn được gọi là tấm kim loại sóng, được sản xuất bằng cách cuộn tạo thành cuộn thép mỏng hoặc hợp kim nhôm thành một mặt cắt ngang ở nhiệt độ môi trường. Vật liệu cơ bản được lựa chọn theo yêu cầu về môi trường và tải trọng của dự án. SENBO vận hành các dây chuyền tạo hình liên tục nhiều cuộn và thực hiện kiểm tra kích thước về chiều cao gân, chiều rộng tấm và hình dạng biên dạng trong quá trình sản xuất. Công ty cũng lưu giữ hồ sơ kiểm tra đầu vào về độ dày kim loại cơ bản và trọng lượng lớp phủ.

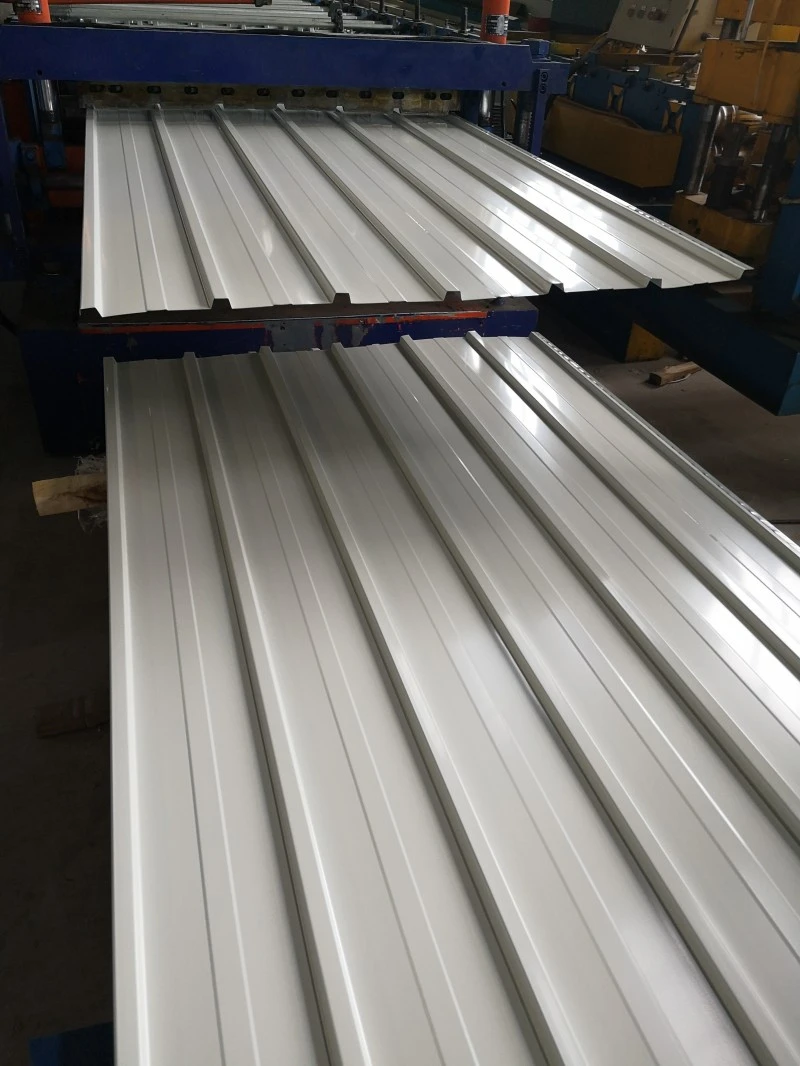

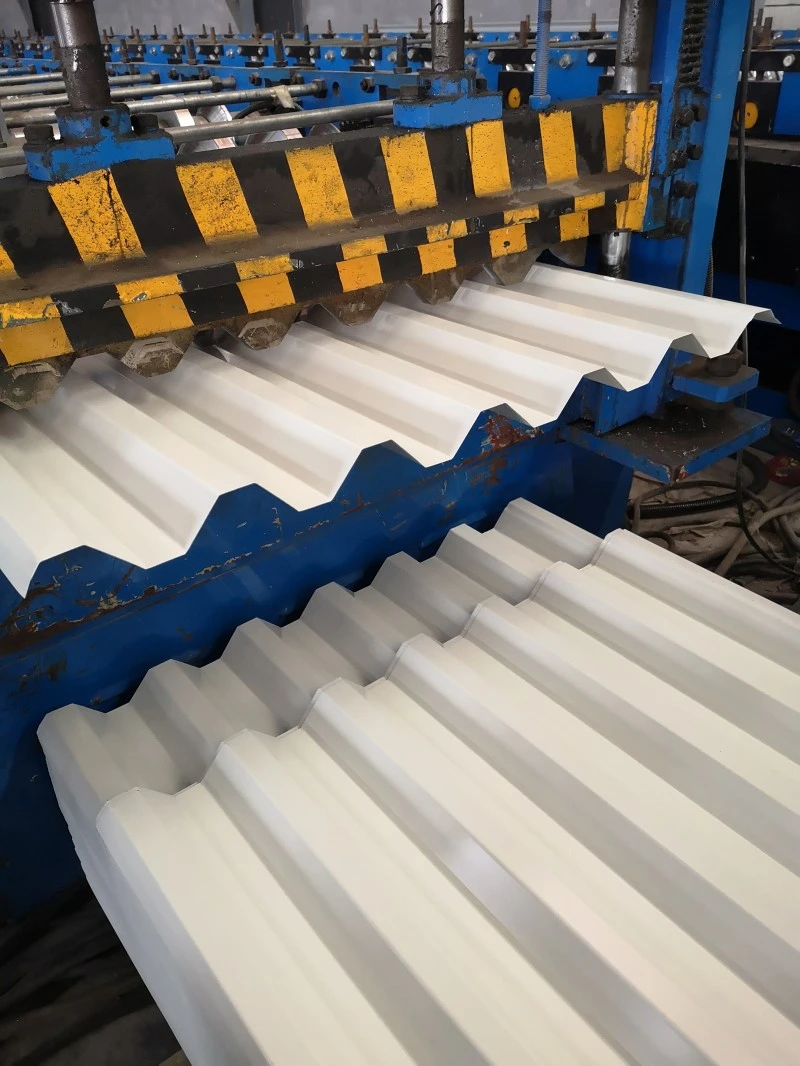

Các tấm định hình kim loại được hình thành trên dây chuyền tạo hình cuộn liên tục và có thể được sản xuất với chiều dài từ vài mét đến hàng chục mét. Việc chế tạo sẵn tại nhà máy mang lại độ chính xác cao về kích thước nhưng bị giới hạn bởi chiều dài vận chuyển. Tạo hình tại chỗ cho phép chiều dài tấm phù hợp với dự án, giảm vòng lặp cuối và tiết kiệm vật liệu và nhân công. Sản phẩm được phân loại theo mặt cắt thành loại hình chữ V, hình chữ U, hình chữ W, dạng gân, dạng cứng và dạng có rãnh đuôi én. Theo ứng dụng, chúng bao gồm các tấm mái, tấm tường, sàn sàn composite và tấm kết cấu hình vòm.
| Mục | Thông số/Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Độ dày tấm chung | Mái và tường: 0,4–1,6 mm; Sàn sàn và silo: 2–3 mm trở lên | Vật liệu dày hơn để sử dụng chịu tải |
| Phạm vi chiều cao của sườn | 10–200 mm | Tỷ lệ chiều cao và độ dày tốt nhất là dưới 200 |
| Các loại vật liệu cơ bản | Mạ kẽm nhúng nóng / phủ Al-Zn / mạ màu / Hợp kim nhôm | Được lựa chọn dựa trên môi trường |
| Lớp thép mạ kẽm | Z275, Z450 | Tổng khối lượng lớp phủ hai mặt 275 g/m2 hoặc 450 g/m2 |
| Lớp thép tráng Al-Zn | AZ150 | Thành phần lớp phủ: 55% Al, 43,5% Zn, 1,5% Si |
| Sử dụng thép cho tấm lợp | Xấp xỉ. 5–11 kg/m2 không cách nhiệt | Phong bì nhẹ |
| Khoảng kinh tế | Xấp xỉ. 3,5 m | Có thể thay đổi tùy theo hồ sơ và tải |
| Tiêu chuẩn áp dụng | GB/T 12755-2008 | Tấm thép định hình cho xây dựng |
Tấm kim loại định hình thường được sử dụng làm mái và tường bao trong các nhà máy công nghiệp và nhà kho do trọng lượng bản thân thấp và đủ độ bền. Đối với công trình không có lớp cách nhiệt, lượng thép tiêu thụ khoảng 5 kg/m2 đến 11 kg/m2. Mái lợp kim loại tại khu phức hợp Công viên thể thao Pingliang, được lắp đặt từ tháng 6 năm 2020 đến tháng 6 năm 2023, sử dụng các tấm thép định hình phủ Al-Zn dày 0,6 mm làm lớp nền mái. Dự án đã nhận được Giải Bạc về Công nghệ Kỹ thuật tại Giải thưởng Khoa học và Công nghệ Công nghiệp Chống thấm Tòa nhà năm 2024, giải thưởng cho thấy vật liệu này được thực hiện ở mức chấp nhận được trong một cơ sở công cộng lớn.
Khi kết hợp với bê tông, tấm thép định hình đóng vai trò vừa là ván khuôn cố định vừa là cốt thép chịu kéo. Cách tiếp cận này loại bỏ sự cần thiết của ván khuôn gỗ truyền thống và hệ thống chống đỡ tạm thời. Để cải thiện liên kết giữa thép và bê tông, các đinh chịu cắt có thể được hàn trước vào tấm hoặc tấm có thể được tạo hình bằng các gân tăng cứng hai chiều. Hệ thống sàn composite được sử dụng rộng rãi trong các tòa nhà cao tầng và các công trình công nghiệp nhiều tầng.
Tấm định hình kim loại có thể được tạo thành dưới dạng tấm phẳng hoặc cong. Các tấm cong cho phép các tòa nhà hình vòm kết hợp các chức năng của dầm, sàn và cột thành một dạng cấu trúc duy nhất. Hệ thống mái có thể được sản xuất dưới dạng tấm cong hoặc có tiết diện thay đổi và phù hợp cho lớp chống thấm từ I đến III với độ dốc tối thiểu 1,5 độ.
Hệ thống mái thường sử dụng các kết nối cố định bằng vít hoặc các thiết kế khóa liên động có đường nối đứng cao. Phương pháp đường may đứng sử dụng các dây buộc được giấu kín, không xuyên thấu và đã được áp dụng trong các dự án như nhà ga tại Sân bay Quốc tế Thủ đô Bắc Kinh. Hệ thống tấm định hình đường may đứng 360° của SENBO có chiều rộng tấm 430 mm và chiều cao gân 65 mm. Nó được thiết kế cho độ dốc thoát nước ít nhất là 5% và khoảng cách xà gồ không quá 1,5 m. Phương pháp buộc kín giúp cải thiện khả năng chống lại lực nâng của gió và giảm đường dẫn rò rỉ so với các ốc vít lộ ra ngoài.
Sự lựa chọn phụ thuộc vào môi trường khí quyển và yêu cầu về ngoại hình. Tấm mạ kẽm là kinh tế cho điều kiện ôn hòa. Tấm phủ Al-Zn có khả năng chống ăn mòn tốt hơn và được ưa chuộng cho các địa điểm ven biển hoặc công nghiệp. Các tấm phủ màu tạo thêm lớp hoàn thiện trang trí bền và được chọn khi có vấn đề về hình thức hoặc khi cần lớp phủ bảo vệ bổ sung.
Có, nhưng cấu hình và độ dày có thể khác nhau. Tấm mái phải xử lý việc thoát nước và nâng gió, trong khi tấm tường tập trung nhiều hơn vào tải trọng gió và hình thức. Nên sử dụng bảng nhịp của nhà sản xuất để chọn cấu hình chính xác cho từng ứng dụng.
Đối với các hệ thống cố định bằng vít, độ dốc tối thiểu là 5% là điển hình. Hệ thống đường may đứng có thể được sử dụng trên các sườn dốc thấp tới 1,5 độ khi được lắp đặt với thiết kế thoát nước và bịt kín đường may phù hợp. Tải trọng gió thiết kế và cường độ mưa của dự án cũng cần được xem xét.
Tấm dài mở rộng và co lại với sự thay đổi nhiệt độ. Hệ thống đường may đứng cho phép di chuyển thông qua các kẹp trượt. Đối với các hệ thống có lớp lót, chi tiết lớp cuối và khoảng cách dây buộc phải được thiết kế để phù hợp với chuyển động nhiệt. Chiều dài tấm và phạm vi nhiệt độ phải được kỹ sư dự án xem xét.
Nhà cung cấp phải cung cấp giấy chứng nhận kiểm tra tại nhà máy đối với hồ sơ trọng lượng lớp phủ và kim loại cơ bản. Kích thước biên dạng như chiều cao gân, bước và chiều rộng hiệu dụng được kiểm tra trong quá trình sản xuất và trước khi vận chuyển. Đối với các dự án có yêu cầu nâng gió cụ thể, có thể cung cấp báo cáo thử nghiệm hoặc tính toán. Việc kiểm tra tiếp nhận tại chỗ phải xác minh độ dày của tấm, hình dạng, tình trạng lớp phủ và chiều dài so với đơn đặt hàng.
