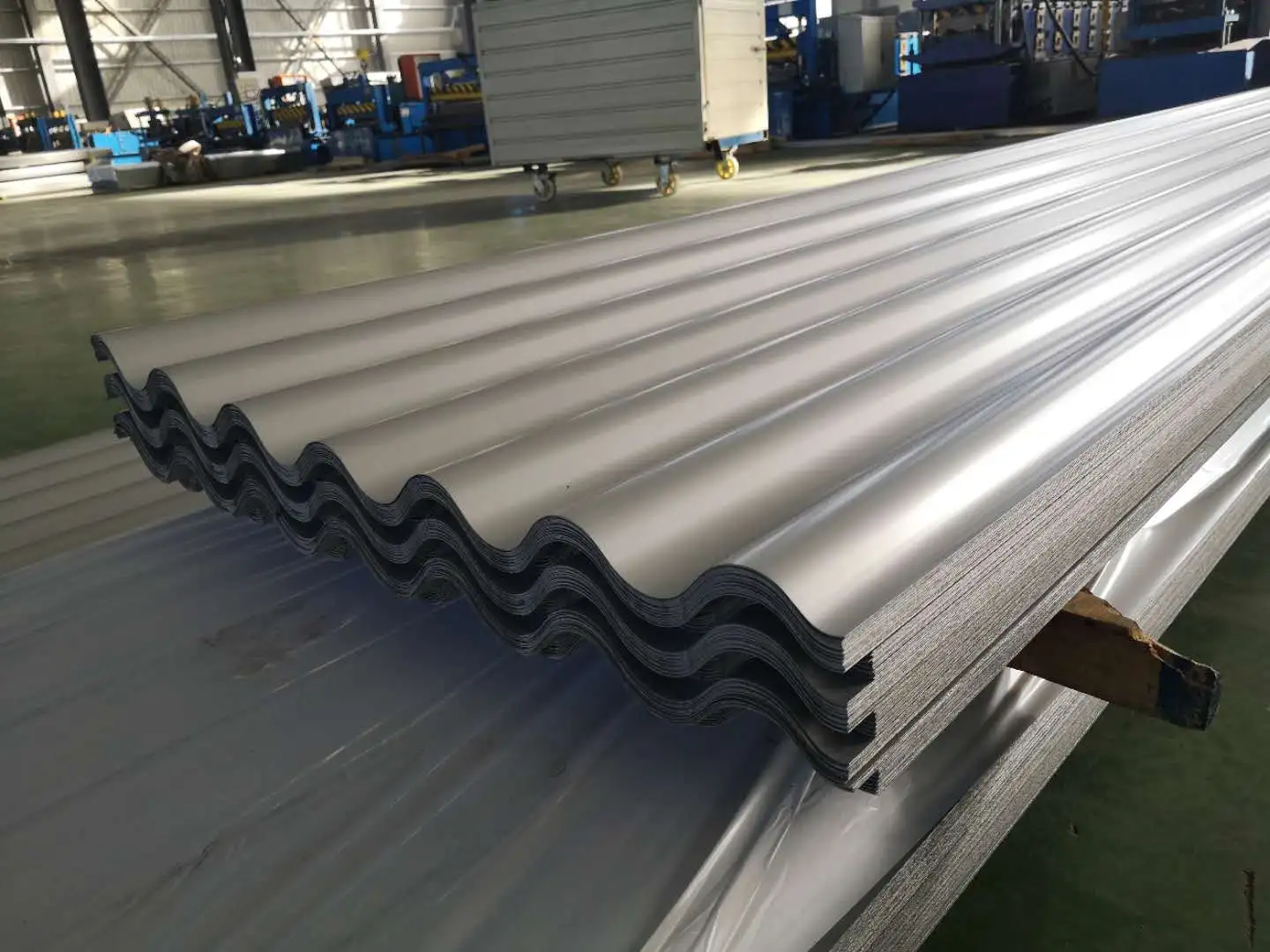

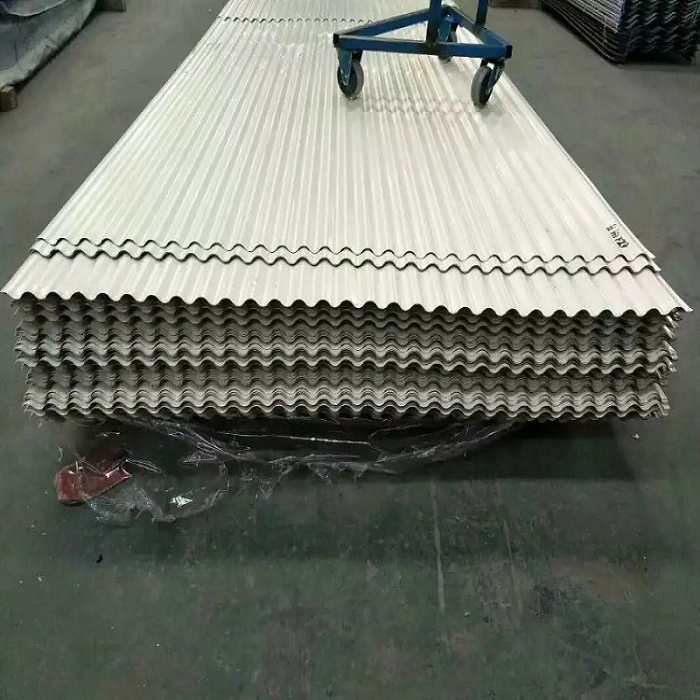

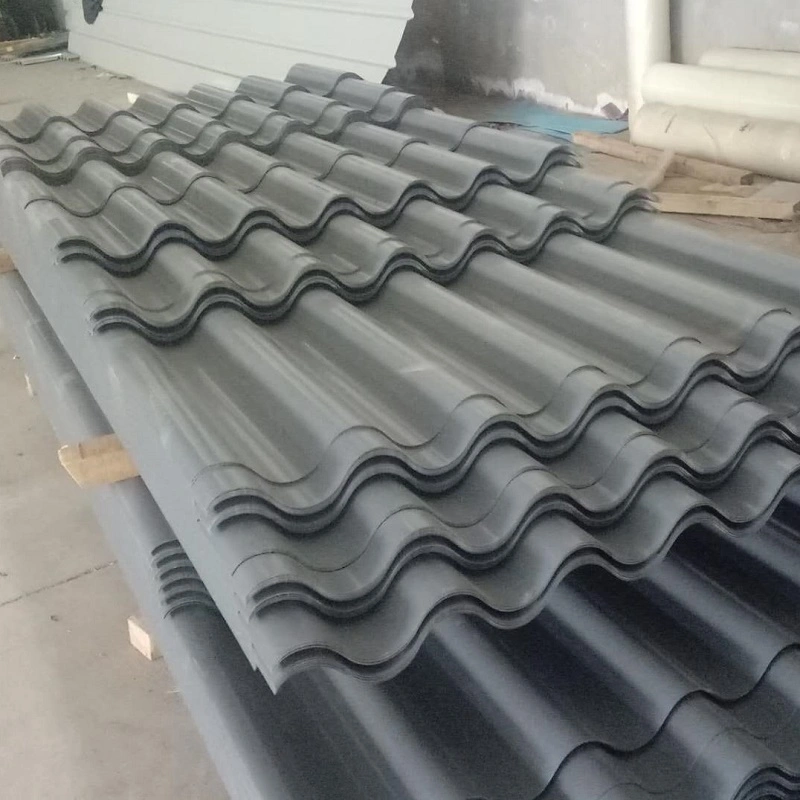

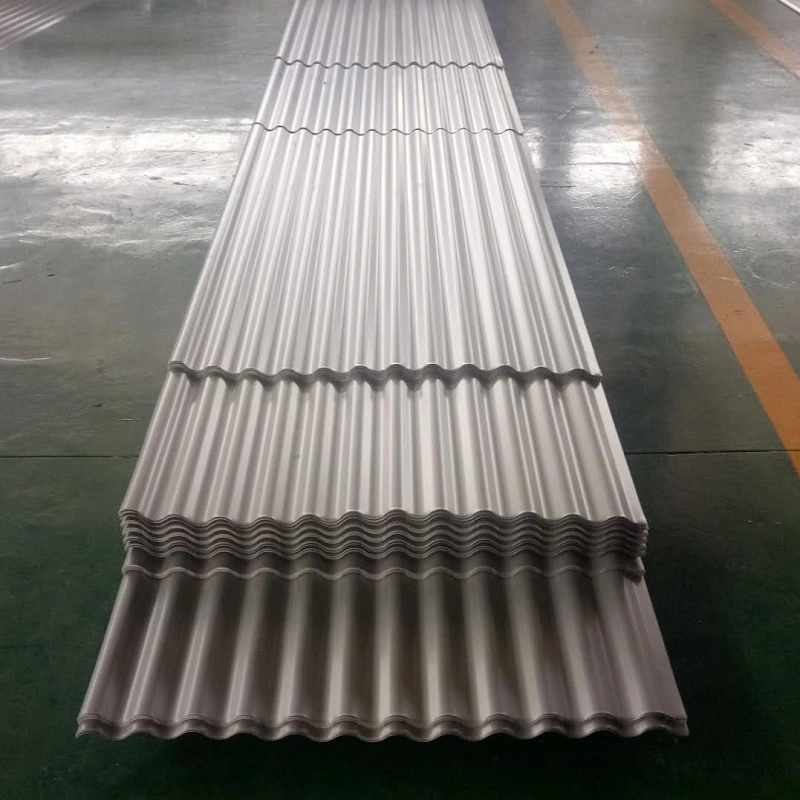

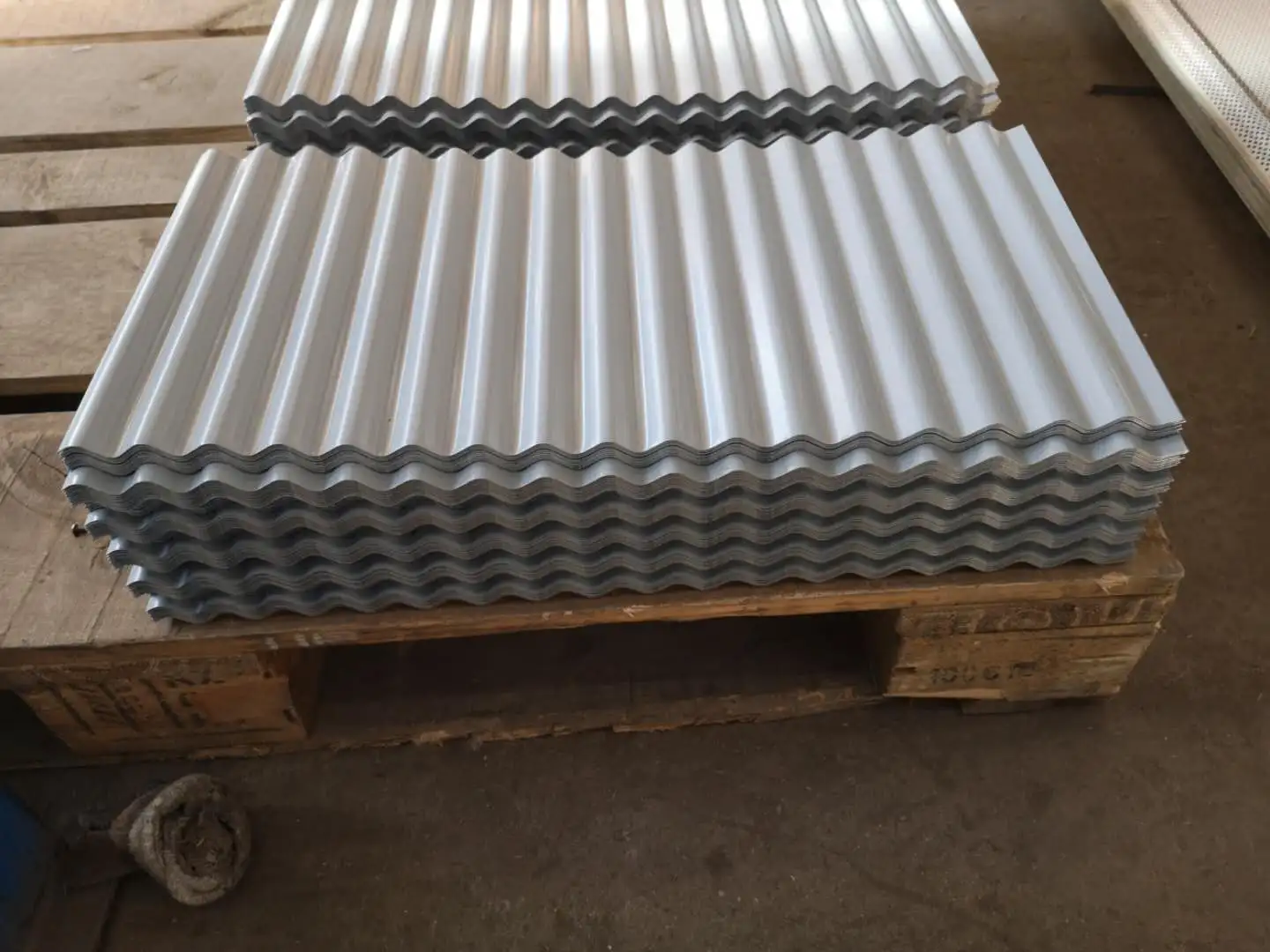

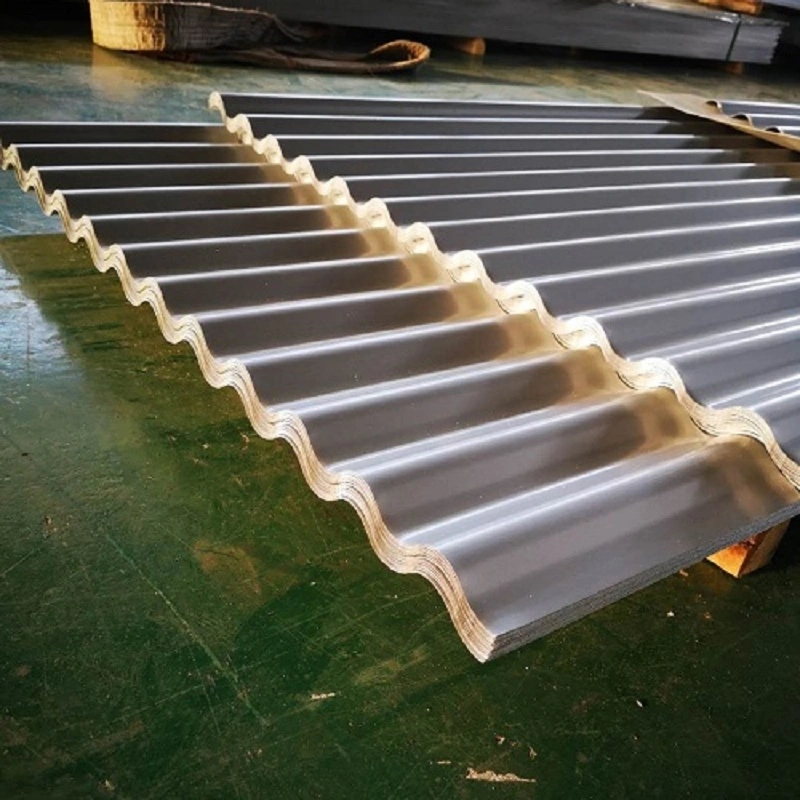

Tấm lợp sóng

Tấm lợp tôn là những tấm kiến ​​trúc có dạng sóng, được hình thành liên tục từ các cuộn kim loại (thép phủ sẵn hoặc tấm hợp kim) sử dụng thiết bị tạo hình cán nguội nhiều giai đoạn. Mặt cắt có dạng sóng hình sin liên tục hoặc nếp gấp gần hình thang; thiết kế kết cấu này tăng cường đáng kể độ cứng uốn của tấm thép mỏng dọc theo hướng của các nếp gấp (song song với các gân), cho phép nó đáp ứng các yêu cầu về khả năng chịu tải và nhịp mặc dù độ dày chỉ 0,6–1,5 mm.

Về lựa chọn chất nền, các vật liệu sau có thể được lựa chọn dựa trên yêu cầu về môi trường hoạt động và độ bền:

Về thông số kỹ thuật của sản phẩm, độ dày phổ biến dao động từ 0,6 đến 1,5 mm và chiều rộng che phủ hiệu quả dao động từ 780 đến 1.200 mm (tùy theo cấu hình); độ dài có thể được tùy chỉnh theo yêu cầu của dự án. Sản phẩm tuân thủ tiêu chuẩn quốc gia GB/T 12755-2008 (Tấm thép định hình cho tòa nhà) và các tiêu chuẩn quốc tế liên quan.

Xác minh hiệu suất thực tế

1. Kiểm tra kết cấu mái vòm nhịp lớn

Hệ thống kết cấu mái tôn hình vòm bằng kim loại được du nhập từ Hoa Kỳ vào năm 1992; nó bao gồm một cấu trúc mái vòm được hình thành bởi các cuộn thép mạ sẵn dạng cuộn. Đặc trưng bởi hiệu quả sử dụng vật liệu, xây dựng nhanh, khả năng nhịp lớn và khả năng chống thấm tuyệt vời, loại kết cấu này đã chứng kiến ​​​​sự tăng trưởng nhanh chóng trên thị trường xây dựng ở nước tôi. Hiện tại, nó có thể đạt được nhịp vượt quá 36 mét, phù hợp với các tòa nhà có không gian rộng không cần hỗ trợ bên trong, chẳng hạn như nhà kho, địa điểm thể thao và phòng triển lãm. Kết cấu thép có độ dày 0,6–1,5 mm, mức cường độ 210–550 MPa và tuổi thọ sử dụng tối đa là 40–50 năm.

2. Kiểm tra khả năng chống thấm và thoát nước của mái nhà

Thiết kế mặt cắt hình sin của tấm mái tôn mang lại hiệu quả thoát nước tuyệt vời. Ở những vùng có lượng mưa lớn, hệ thống thoát nước đặc biệt quan trọng đối với mái dốc sử dụng mái tôn. Chiều cao và bước sóng được tối ưu hóa dựa trên động lực học chất lỏng để đảm bảo dòng chảy nhanh từ thung lũng đến mái hiên, từ đó giảm thiểu nguy cơ dột mái. Trong ứng dụng thực tế, độ dốc thoát nước của mái tôn tối thiểu phải là 5% để tuân thủ các tiêu chuẩn chống thấm của tòa nhà.

3. Xác minh độ bền—Tuổi thọ 50 năm cho hợp kim nhôm-magiê-mangan

Các tấm tôn làm bằng hợp kim nhôm-magiê-mangan có khả năng chống ăn mòn và khả năng tự phục hồi tuyệt vời, có tuổi thọ lên tới 50 năm. Một màng oxit nhôm bảo vệ dày đặc hình thành một cách tự nhiên trên bề mặt vật liệu, mang lại khả năng chống ăn mòn vượt trội hơn đáng kể so với thép mạ kẽm ở vùng khí hậu biển và môi trường công nghiệp. Những tấm này phù hợp với các công trình như đại lý ô tô, nhà máy công nghiệp hiện đại, phòng triển lãm và cơ sở sản xuất phim/truyền hình; độ dày phổ biến dao động từ 0,7 mm đến 1,2 mm.

4. Xác minh khả năng chống gió nâng

Các tấm mái tôn được kết nối với xà gồ mái thông qua các giá đỡ hoặc ốc vít, với cấu hình lồng vào nhau hoặc chồng chéo liên tục của các tấm tôn tạo nên một hệ thống kết cấu có khả năng chống lại lực nâng của gió. Trong kết cấu mái vòm có nhịp dài, sự kết hợp giữa hình dạng vòm của tấm và mặt cắt ngang tôn của nó mang lại khả năng chịu tải vượt trội trước lực gió, khiến nó trở thành lựa chọn lý tưởng cho hệ thống mái ở những vùng thường xuyên có bão.

Thông số kỹ thuật chính trong nháy mắt

Ưu điểm chính

Cấu hình dạng sóng: Nhẹ nhưng có độ bền cao: Thiết kế hình sin giúp tăng cường đáng kể độ cứng khi uốn của các tấm mỏng; độ dày 0,6–1,5 mm đáp ứng yêu cầu nhịp mái tiêu chuẩn đồng thời giảm tải trọng kết cấu.

Hiệu suất thoát nước tuyệt vời: Các rãnh của bề mặt tôn tạo thành các kênh thoát nước tự nhiên, đảm bảo nước chảy êm ái—lý tưởng cho các tòa nhà mái dốc ở những vùng có lượng mưa lớn.

Vật liệu đa dạng để lựa chọn linh hoạt: Các tùy chọn bao gồm từ thép mạ kẽm tiết kiệm và thép phủ Al-Zn chống ăn mòn đến hợp kim Al-Mg-Mn bền lâu (tuổi thọ lên tới 50 năm), cho phép lựa chọn linh hoạt dựa trên môi trường và ngân sách dự án.

Khả năng sử dụng cho các kết cấu vòm có nhịp lớn: Việc sử dụng hệ thống mái tôn hình vòm bằng kim loại cho phép tạo ra các không gian có nhịp lớn, không cột với chiều dài vượt quá 36 mét, mang lại hiệu quả sử dụng vật liệu và xây dựng nhanh chóng.

Lắp đặt nhanh chóng và xây dựng hiệu quả: Việc chế tạo sẵn tại nhà máy kết hợp với lắp ráp tại chỗ—sử dụng các phương pháp kết nối nối liền hoặc chồng chéo—cho phép diện tích lắp đặt hàng ngày lớn và rút ngắn đáng kể chu trình xây dựng tấm lợp.

Ứng dụng

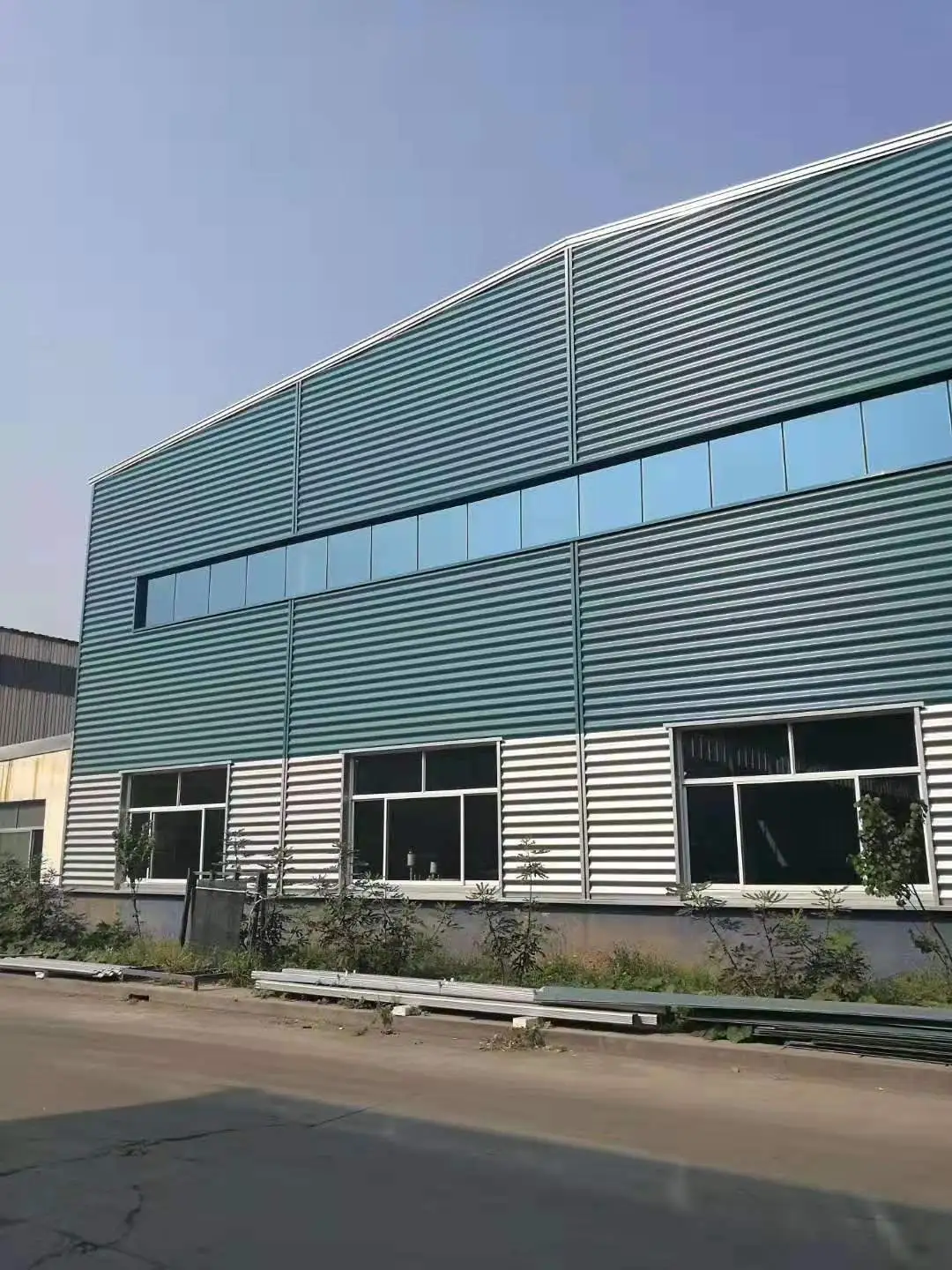

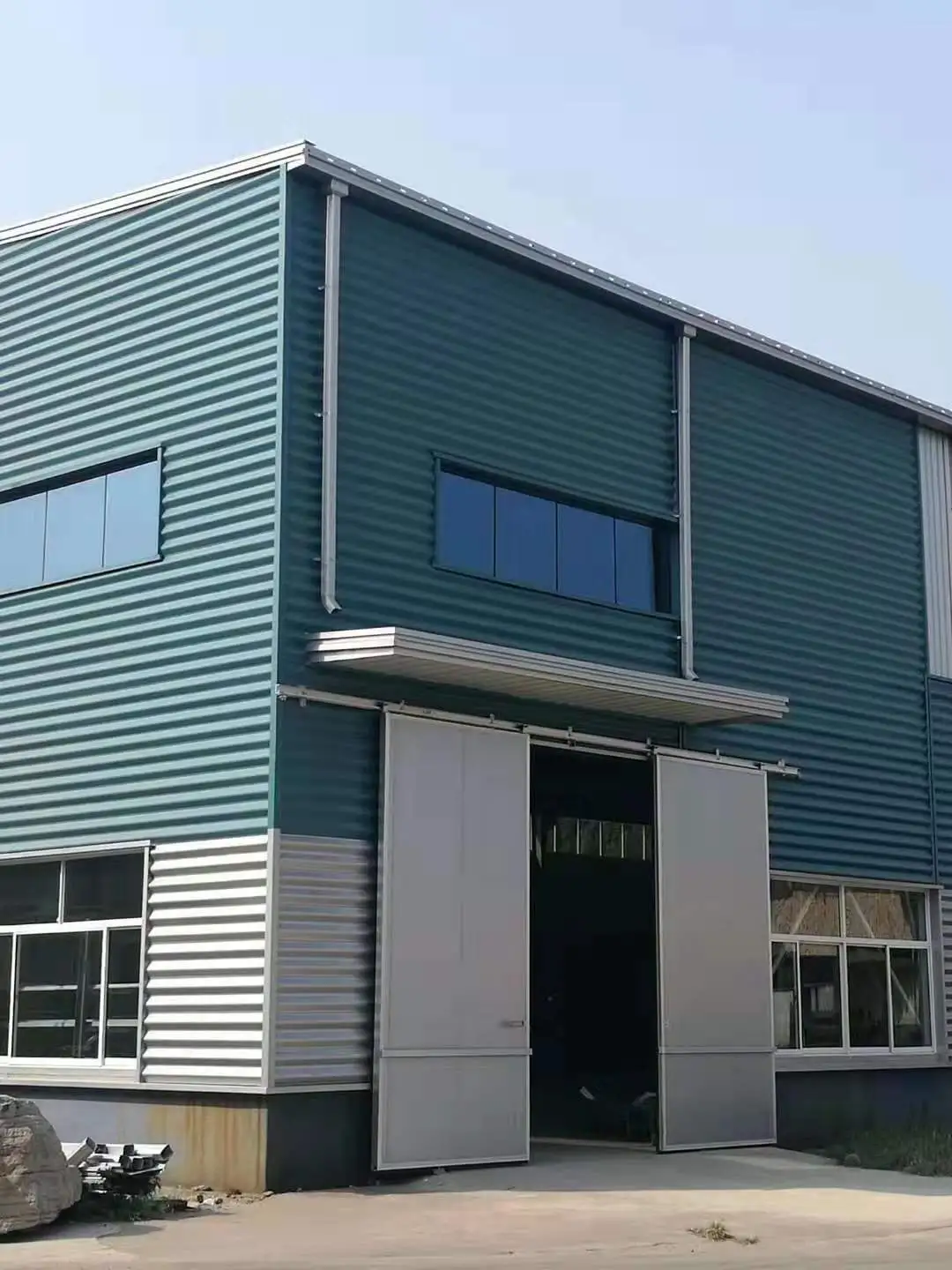

Hệ thống mái lợp kim loại cho nhà máy công nghiệp và kho hậu cần (tấm tôn mạ kẽm hoặc phủ màu).

Mái dốc cho công trình nhà ở vùng có lượng mưa lớn (tấm lợp sóng).

Mái vòm dành cho sân vận động có nhịp độ lớn, phòng triển lãm và cơ sở sản xuất phim/truyền hình (tấm tôn nhôm-magiê-mangan).

Tấm lợp chịu thời tiết cho các tòa nhà ở môi trường ven biển hoặc ăn mòn (tấm tôn phủ hợp kim Al-Zn hoặc tấm tôn nhôm-magiê-mangan).

Tại sao nên chọn tấm lợp tôn?

Bạn đang tìm kiếm vật liệu lợp mái hiệu quả, đáng tin cậy cho các nhà máy công nghiệp, nhà kho hoặc các công trình có nhịp độ lớn? Tấm lợp sóng có tỷ lệ cường độ trên trọng lượng cao nhờ thiết kế mặt cắt hình sin. Chúng đáp ứng các yêu cầu đa dạng về khả năng chống chịu thời tiết thông qua các lựa chọn vật liệu như thép mạ kẽm, lớp phủ hợp kim Al-Zn, lớp phủ màu và hợp kim nhôm-magiê-mangan. Hơn nữa, hệ thống mái tôn hình vòm bằng kim loại mang lại không gian nội thất không có cột với nhịp vượt quá 36 mét. Những sản phẩm này tuân thủ tiêu chuẩn quốc gia GB/T 12755-2008 và đã được chứng minh là có hiệu quả trong nhiều dự án kỹ thuật. Chọn tấm lợp sóng—mặt cắt ngang được tối ưu hóa kết hợp với lựa chọn vật liệu linh hoạt mang đến giải pháp mái cân bằng giữa kết cấu nhẹ với độ tin cậy đặc biệt.
