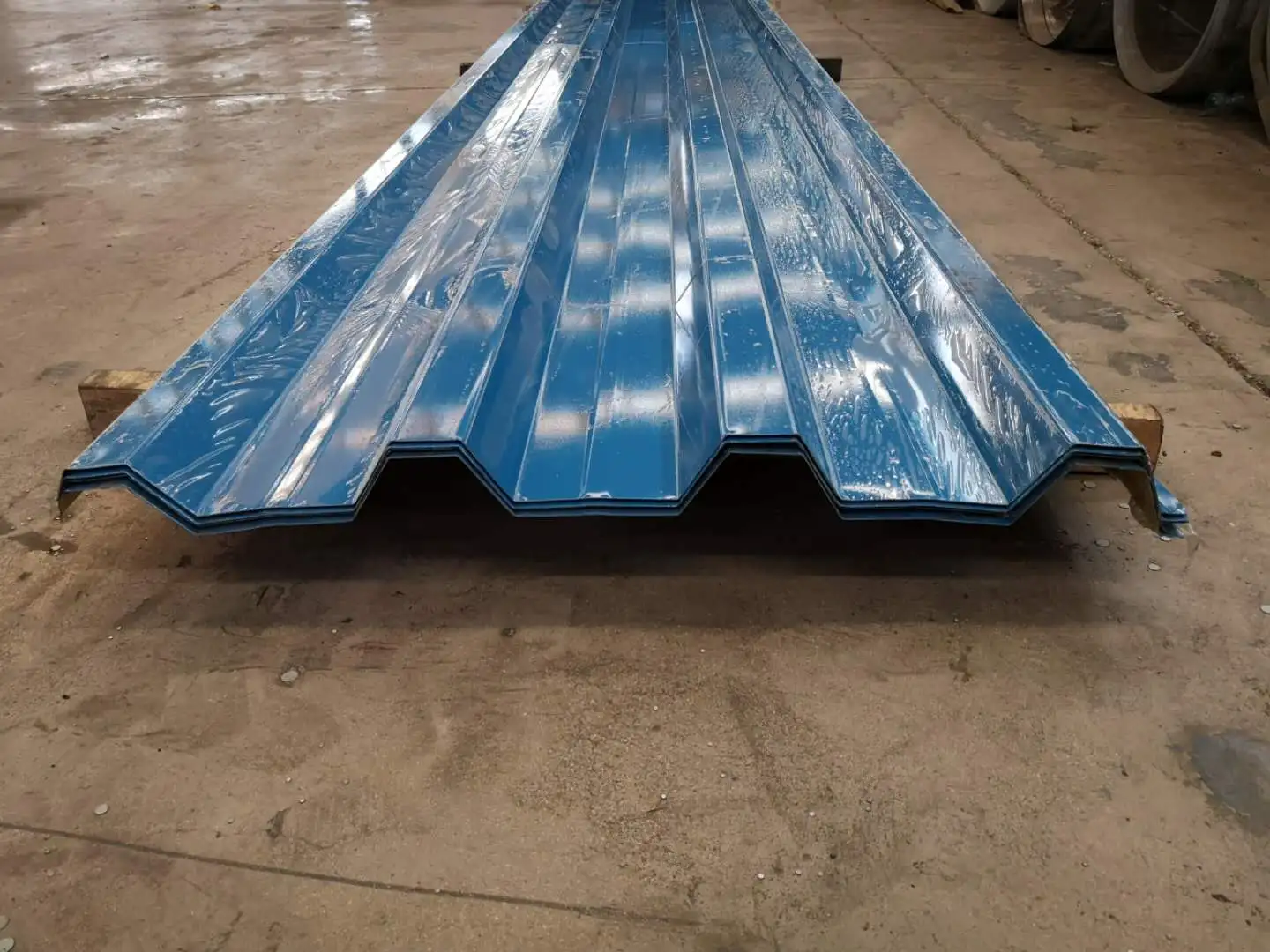

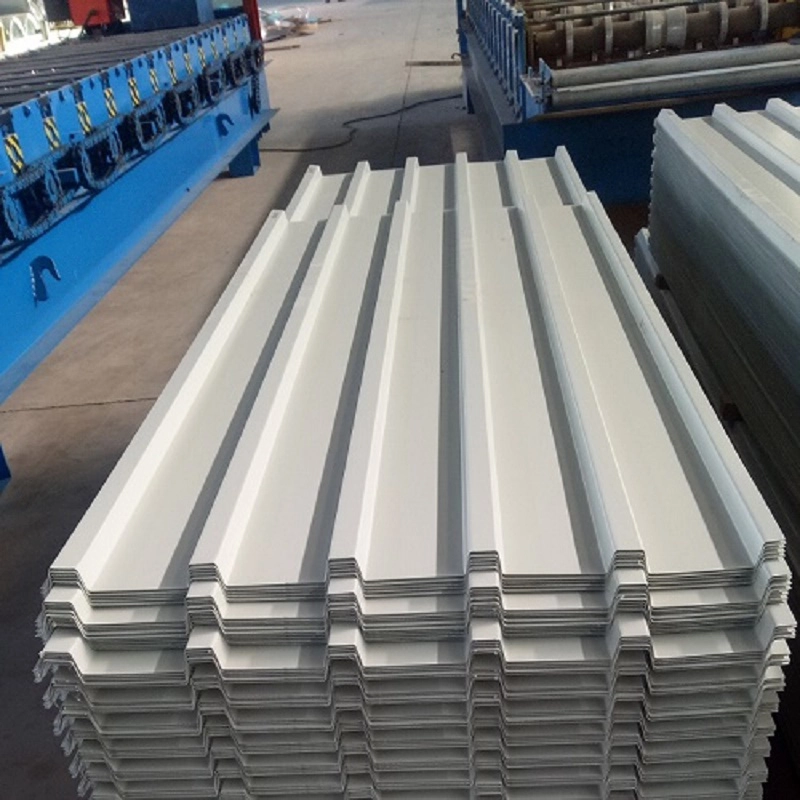

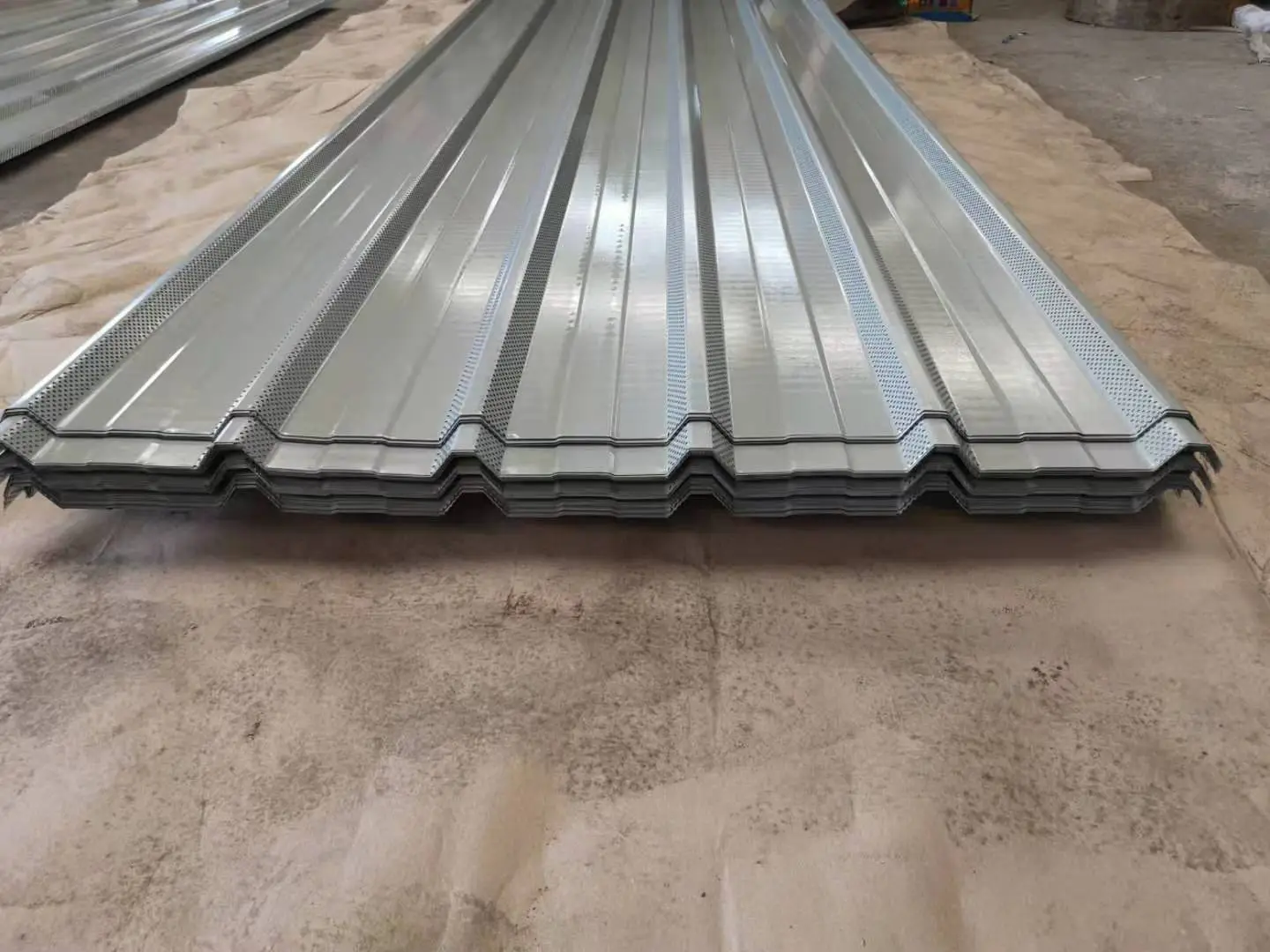

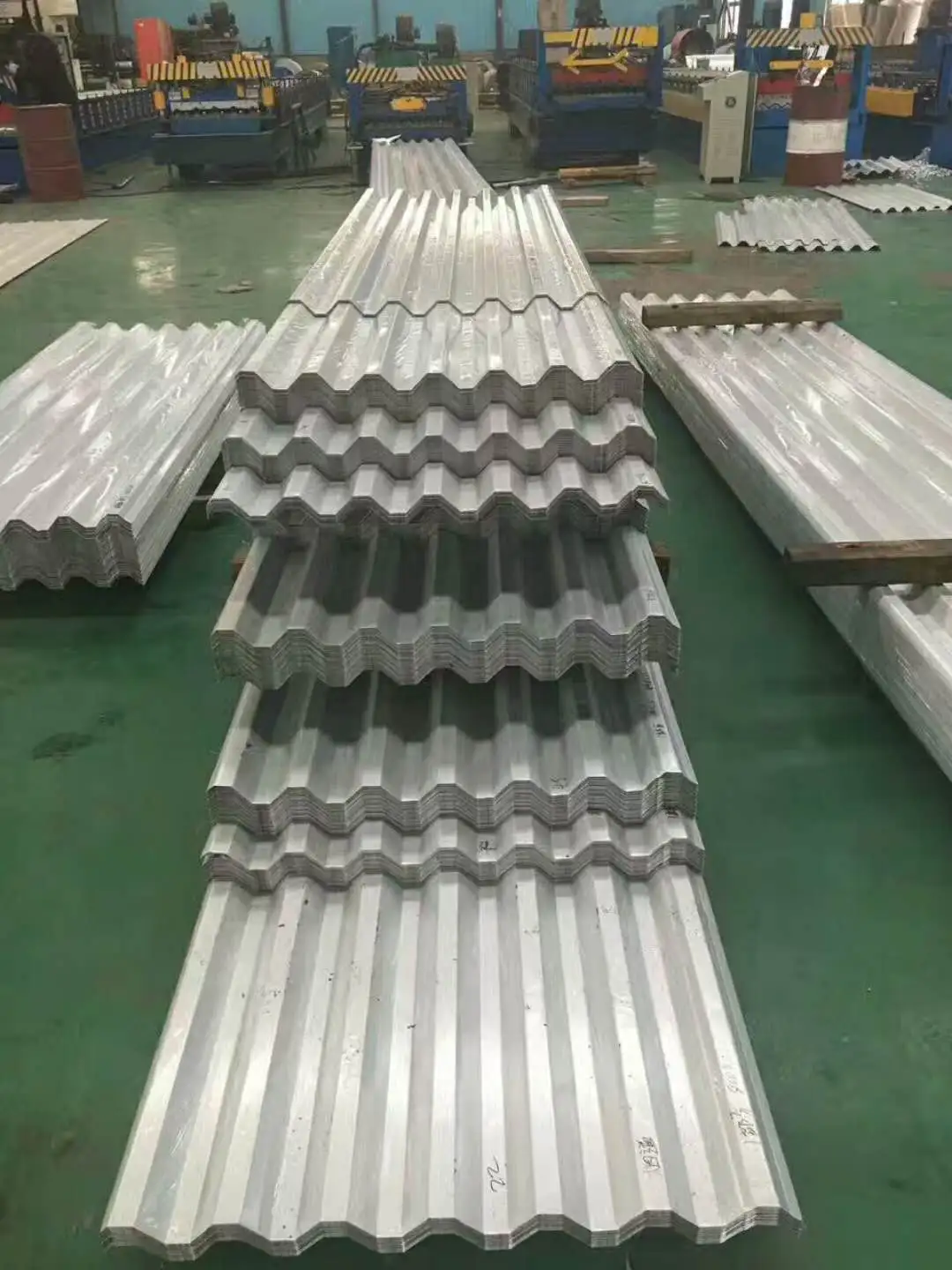

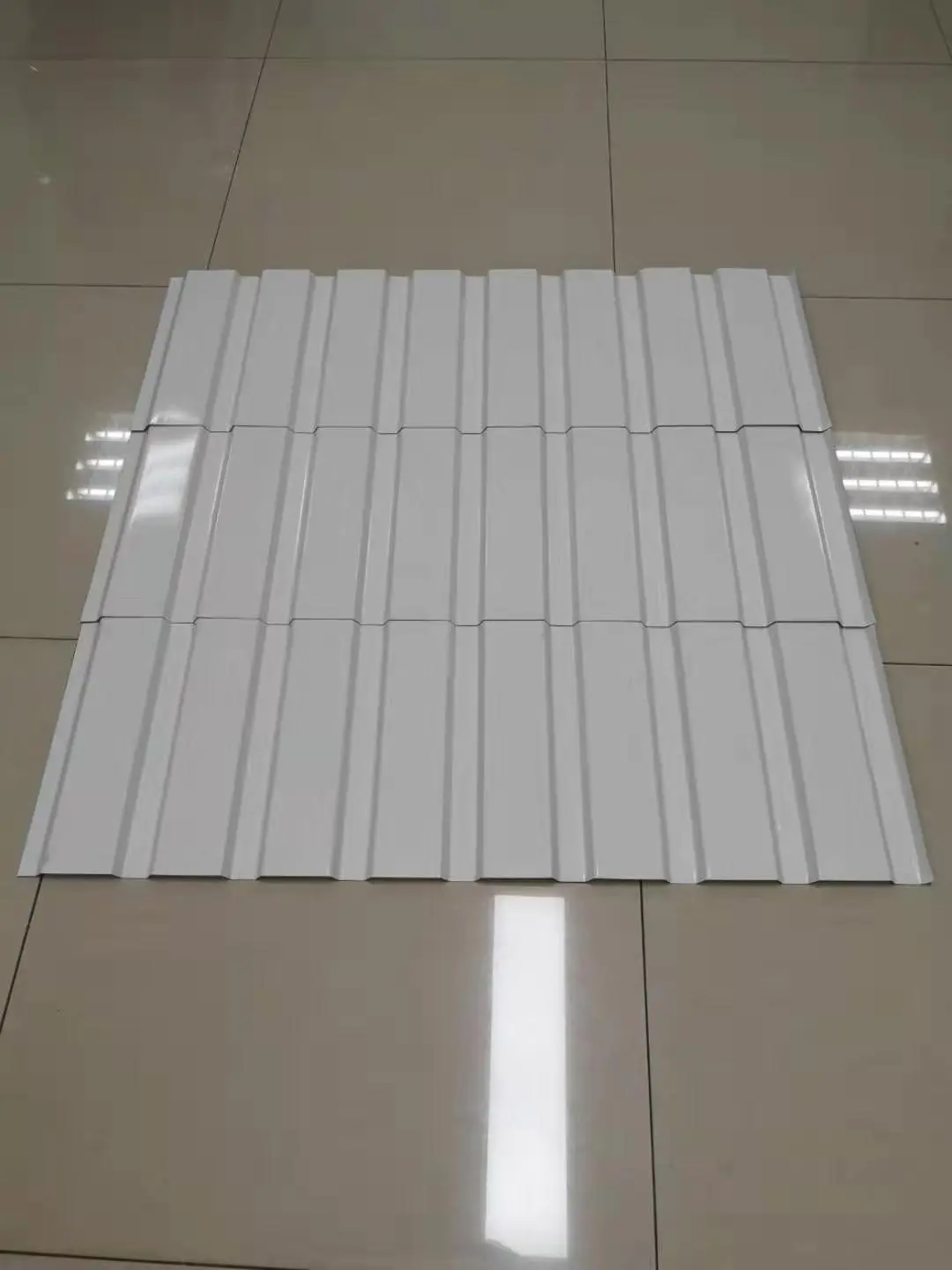

Tấm thép định hình phủ màu được sản xuất bằng cách cán nguội tạo thành các cuộn thép mạ màu thành các tấm tôn. Chúng phục vụ như tấm lợp, tấm ốp tường và trang trí nội thất hoặc ngoại thất cho các tòa nhà công nghiệp, nhà kho và kết cấu thép nhịp lớn. Mỗi tấm bao gồm một nền thép cung cấp độ bền cơ học, lớp phủ kim loại hoạt động như một rào cản ăn mòn và lớp phủ hữu cơ cung cấp khả năng chống chịu thời tiết và vẻ ngoài. SENBO vận hành nhiều dây chuyền tạo hình cuộn cho các loại biên dạng này với các hoạt động kiểm tra nội bộ về hình dạng biên dạng, độ dày lớp phủ và cấp độ kim loại cơ bản.
Nguyên liệu thô là dải thép cán nguội hoặc cán nóng, thường được cung cấp theo chiều rộng 1000 mm. Các cấp độ bền năng suất bao gồm 250 MPa, 280 MPa, 320 MPa, 350 MPa và 550 MPa. Cấu trúc lớp phủ tuân theo GB/T 12754. Cấu hình thông thường sử dụng hai lớp sơn phủ ở mặt trước và một lớp ở mặt sau. Lớp phủ polyester (PE) hoặc fluorocarbon (PVDF) được lựa chọn theo khả năng chống chịu thời tiết cần thiết. Loại lớp phủ cụ thể được xác nhận tại thời điểm đặt hàng.
Độ dày phổ biến dao động từ 0,4 mm đến 1,6 mm. Tấm lợp và tấm ốp tường thường sử dụng tối thiểu 0,5 mm đến 0,6 mm, trong khi các phần bên ngoài của tòa nhà quan trọng không được nhỏ hơn 0,6 mm. Sàn sàn chịu lực có thể yêu cầu độ dày lên tới 2 mm hoặc 3 mm. Chiều cao của nếp gấp dao động từ 10 mm đến 200 mm. Đối với các phần không được tăng cứng, tốt nhất nên giữ tỷ lệ chiều cao trên chiều dày dưới 200. Chiều rộng hiệu dụng phụ thuộc vào tiết diện. Các cấu hình được sử dụng rộng rãi bao gồm YX35-125-750 (chiều cao sườn 35 mm, chiều rộng hiệu dụng 750 mm), Jiaochi 760 (YX51-380-760) và Jiaochi 820.
| Chỉ số hiệu suất | Thông số/Thông số kỹ thuật | Cơ sở hoặc nhận xét |
|---|---|---|
| Tiêu chuẩn điều hành | GB/T 12755-2008 | Tấm thép định hình cho xây dựng |
| Tiêu chuẩn sơn | GB/T 12754 | Tấm và dải thép mạ màu |
| Độ dày chung | 0,4–1,6 mm | Mái lợp tối thiểu 0,6mm đối với công trình trọng điểm |
| Phạm vi chiều cao của sườn | 10–200 mm | Tỷ lệ chiều cao và độ dày tốt nhất là 200 |
| Sức mạnh năng suất | 250–550 MPa | thông thường là 250 MPa và 350 MPa; 550 MPa cho cấu hình khóa nhanh |
| Trọng lượng chết | 6–10 kg/m2 | Phong bì nhẹ |
| Chiều rộng tấm đế | 1000 mm thông thường | Có sẵn các dòng 600 mm, 1000 mm và 1200 mm |
| Độ dốc mái đề xuất | 2–5% cho chiều dài liên tục | Giới hạn độ võng l/300 |
| Yêu cầu về lớp phủ | Mạ kẽm nhúng nóng ≥90/90 g/m2; Phủ Al-Zn ≥50/50 g/m2 | Trừ khi có quy định khác |
Tấm thép màu định hình có trọng lượng từ 6 kg/m2 đến 10 kg/m2, thấp hơn đáng kể so với tấm ốp bê tông hoặc gạch xây truyền thống. Cường độ năng suất dao động từ 250 MPa đến 550 MPa, mang lại độ cứng và khả năng chịu tải tốt cho màng ngăn. Tại xưởng chính của Huangshi Daye Special Steel, các tấm lợp định hình YX114-333-666 với độ dày kim loại cơ bản là 0,8 mm đã được lắp đặt trên diện tích 13.200 m2 chỉ riêng nhịp BC, khẳng định sự phù hợp cho các mái nhà công nghiệp lớn.
Sản phẩm hỗ trợ cả chế tạo sẵn tại nhà máy và tạo hình cuộn tại chỗ. Tại dự án nhà máy Quang điện tử An Huy Chaolong, máy tạo hình cuộn gắn trên xe sản xuất các tấm tại chỗ, cho phép lắp đặt ngay lập tức và ngăn ngừa hư hỏng khi vận chuyển. Xe nâng có cần nối khớp nối hỗ trợ định vị, nâng cao hiệu quả lắp đặt lên 70% và giảm 60% công việc thủ công ở độ cao. Dự án có diện tích hơn 76.000 m2. Đối với nhà kho khép kín tại Yugang Material Yard ở Lan Châu, kết cấu giàn hình ống có nhịp lớn nhất ở Tây Bắc Trung Quốc, các tấm mái sử dụng thép mạ kẽm nhúng nóng cường độ cao dày 0,6 mm với lớp hoàn thiện định hình màu. Việc lắp đặt nhịp dài làm giảm số lượng mái chồng lên nhau.
Lớp phủ bên ngoài mang lại đặc tính tự làm sạch và khả năng chống chịu thời tiết lâu dài. Hệ thống lớp phủ có thể được điều chỉnh để phù hợp với môi trường ăn mòn. Đối với bề mặt mạ kẽm nhúng nóng, trọng lượng lớp phủ hai mặt ít nhất là 90 g/m2 mỗi mặt là tiêu chuẩn trừ khi có quy định khác. Đối với nền hợp kim nhôm-kẽm, tối thiểu là 50 g/m2 mỗi mặt. Khi tấm đáy của mái composite có chức năng như một tấm đục lỗ hấp thụ âm thanh, kích thước lỗ và khoảng cách phải được xác định theo thiết kế tiêu âm.
GB/T 12755-2008 quy định cụ thể việc lựa chọn vật liệu, cấu hình biên dạng, yêu cầu kỹ thuật, dung sai kích thước và kiểm tra chất lượng đối với các tấm thép định hình. Để tránh sự khác biệt về màu sắc có thể nhìn thấy, nên đặt hàng tất cả các tấm cho một dự án mái hoặc tường từ cùng một lô sản xuất.
Chiều cao của sườn ảnh hưởng đến độ cứng uốn và khả năng kéo dài. Đối với các nhịp ngắn, gân thấp như 35 mm có thể là đủ. Đối với các nhịp dài hơn hoặc tải trọng cao hơn, cần có các biên dạng sâu hơn như 51 mm trở lên. Cấu hình phải được chọn dựa trên bảng nhịp và tính toán thiết kế, không chỉ dựa trên hình thức bên ngoài.
Độ dốc từ 2% đến 5% là điển hình cho các tấm có chiều dài liên tục không có vòng cuối. Độ dốc thấp hơn làm tăng nguy cơ đọng nước, có thể rút ngắn tuổi thọ của lớp phủ. Cường độ mưa cục bộ và thiết kế thoát nước cũng cần được xem xét.
Có, nhiều cấu hình có thể được uốn cong đến bán kính lớn bằng cách tạo hình cuộn hoặc hãm ép. Bán kính tối thiểu phụ thuộc vào độ dày tấm, hình dạng gân và loại lớp phủ. Nên phối hợp sớm với nhà sản xuất.
Đối với môi trường công nghiệp ven biển hoặc có tính ăn mòn, ưu tiên sử dụng chất nền được phủ Al-Zn với ít nhất 50 g/m2 mỗi mặt và thường chỉ định lớp phủ ngoài PVDF. Trong điều kiện có tính xâm thực cao, có thể cần đến trọng lượng lớp phủ cao hơn hoặc các biện pháp bảo vệ bổ sung.
Các nhà cung cấp phải cung cấp chứng chỉ kiểm tra nhà máy đối với hồ sơ độ dày lớp phủ và thép nền. Kích thước hồ sơ và tình trạng bề mặt được kiểm tra trong quá trình sản xuất và trước khi giao hàng. Đối với các dự án yêu cầu nâng gió cụ thể hoặc hiệu suất kết cấu, báo cáo thử nghiệm hoặc tính toán có thể được cung cấp theo yêu cầu.
